V rámci nového seriálu „CAD/CAM ve výrobě“ bude v každém sudém vydání Technického týdeníku v roce 2011 jedna kapitola věnována CAD/ CAM aplikacím ve strojírenské výrobě. Zaměříme se na témata týkající se historie a současnosti oboru, na výměnu CAD konstrukčních dat a na jejich převody a především na CAD/CAM softwarová řešení pro jednotlivé výrobní provozy, a to jak z hlediska profesního (např. nástrojárny), tak z hlediska strojního vybavení CNC kovoobráběcími stroji (např. EDM drátořezy, 5osé plynulé obrábění, soustružnicko/frézovací obrábění).

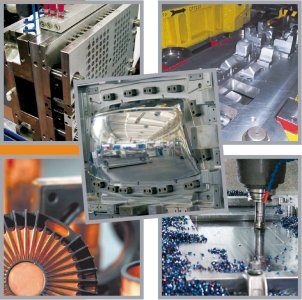

CAD/CAM softwarové řešení pro výrobu v nástrojárnách nelze efektivně využít ve firmách vyrábějících na soustružnicko/frézovacích vícekanálových obráběcích CNC strojích
Ve třinácti kapitolách se budeme věnovat historii a současnosti oboru CAD/CAM, bez kterého si již současné efektivní obrábění na CNC kovoobráběcích strojích nedokážeme představit. Tento seriál je cílen na zkrácení vedlejších časů při přípravě NC programů a seřízení výroby na kovoobráběcích třískových a elektoerozivních CNC strojích. Důvod pro to je jednoznačný. Vedlejší časy, spojené s přípravou výroby, zabírají velké procento časového fondu stroje, a tím prodražují vlastní výrobu. Jen zvýšením využití strojního času o 10 % při počtu 10 strojů ve výrobě získáme trvale volnou kapacitu jednoho stroje.
Existuje velké spektrum možných konstrukčních datových vstupů do strojírenské výroby - od papírových výkresů až po elektronická CAD data sestav konstrukčních celků. Proto bude jedna kapitola věnována otázkám CAD standardů, rozdělení konstrukčních CAD softwarů, jejich možnostem pro strojírenskou výrobu i univerzálním formátům sdílení CAD konstrukčních dat. Dobré je také znát možnosti speciálních softwarů určených pro převody různých CAD formátů na formáty, které lze v konkrétní strojírenské výrobě načítat a zpracovávat do NC programů a operačních průvodek.
Klíčovými tématy budou kapitoly o možnostech CAD/CAM softwarových řešení pro jednotlivé výrobní provozy a jejich implementace. Vlastnímu rozhodnutí o nákupu předchází etapa váhání, zdali ve výrobě a její přípravě nastává ten správný čas na pořízení kompletního CAD/CAM systému, nebo jen dílčích řešení. Hlavní překážkou, ale i motorem změn, nebývá pořizovací cena, ale především lidský faktor. Následovat bude výběr vhodného CAD/CAM CAD/CAM softwarové řešení pro výrobu v nástrojárnách nelze efektivně využít ve firmách vyrábějících na soustružnicko/frézovacích vícekanálových obráběcích CNC strojích softwarového řešení pro konkrétní výrobu a konkrétní CNC kovoobráběcí stroje. Je nutné neustále připomínat, že univerzální řešení neexistuje, i když někteří dodavatelé to tvrdí. Příprava výroby v provozech vyrábějící nástroje na lisování plastů určitě nebude o mnoho efektivnější, pokud se pro tyto provozy zvolí CAD/CAM softwarové řešení určené pro produkční obrábění na soustružnicko/frézovacích vícekanálových obráběcích CNC strojích. To samé platí opačně. Detailně proto probereme témata CAD/CAM softwarových řešení pro produkční obrábění, CAD/CAM softwarových řešení pro nástrojárny, ale i témata, týkající se volby softwarového řešení pro 5osé plynulé obrábění, pro soustružnicko/frézovací CNC obráběcí stroje i pro EDM drátořezy.
Správně zvoleným CAD/CAM softwarovým řešením vše nekončí, spíše naopak. Nastává vlastní implementace CAD/CAM softwarového řešení do výroby, která je nejdůležitější etapou celého procesu. Patří do ní prvotní zaškolení a následná detailní produktová školení. Stále totiž platí, že jen trénovaný člověk dokáže správně využívat všechny vlastnosti zvoleného CAD/CAM softwarového produktu. Do této etapy dále patří i personifikace postprocesorů (překladačů virtuálního obrábění do jazyka CNC obráběcího stroje) a příprava modelů strojů pro reálnou simulaci virtuálního obrábění.
IMTS 2010 a MCADCAFE.com, videorozhovory s tvůrci CAD/CAM řešení http://www10.mcadcafe.com/video/Video-Categories-IMTS-2010/10250/category.html
Na CNC kovoobráběcích strojích, v současnosti nabízených u nás i ve světě, lze obrábět na základě ručně napsaného NC kódu, nebo dialogem obsluhy se strojem přes obrazovku řídicího systému CNC, nebo NC programem připraveným NC programátorem pomocí CAD/CAM softwaru na externím počítači. Jedna kapitola tohoto seriálu proto bude zaměřena na otázky, pro koho je určeno dílenské dialogové programování a jaké jsou rozdíly mezi ručním, dialogovým a CAM programováním CNC kovoobráběcích strojů. Prostor bude věnován i současným vizím a trendům, fúzím CAD/CAM společností i firmám – „neznámým pěšákům“, které vyvíjejí jednotlivé moduly, aby je následně zavedené značky strojírenského CAD/CAM softwaru mohly prezentovat jako svoje novinky.
Tento seriál si neklade za cíl poučovat, ale otevírat oči. Jedná se o subjektivní vyjádření autora, aktivně působícího v oboru CNC obráběcích strojů od roku 1997, v oblastech CAD/ CAM softwaru, obsluhy CNC řídicích systémů, NC programování a seřízení výroby. Vaše otázky, připomínky i nápady lze průběžně konzultovat na http://www.techtydenik.cz/forum, v sekci CAD/CAM. Na tomto fóru je i téma týkající se zdrojů informací a odkazů na zajímavé příspěvky k seriálu na internetu.
Vlastimil Staněk
