Dnešní díl seriálu „Obrábění prakticky, CAD/CAM ve výrobě“ je věnován dílenskému dialogovému programování. Zaměříme se v něm na otázky, pro koho je určeno dílenské dialogové programování a jaké jsou rozdíly mezi ručním, dialogovým a CAM programováním CNC obráběcích strojů.
Volbou a nákupem dílenského programování, např. Navi-Mill, Navi-Lathe (Mitsubishi), ShopMill, ShopTurn (Siemens), Manuál Guide i (Fanuc), MAPS (Mori Seiki), CAMWARE (Mazak), Advanced One-Touch IGF (Okuma) atd., mohu s určitými omezeními realizovat programování obrábění na CNC obráběcím stroji, se kterým jsem ho koupil. Ale co s ostatními stroji na dílně? Je možné, že se zakoupeným produktem dílenského programování, těsně spojeným s jedním konkrétním strojem jednoho konkrétního výrobce, budu moci programovat širokou typovou základnu stávajících CNC strojů ve svém výrobním provozu?
Jak je to ve skutečnosti s dialogovým programováním nabízeným zcela zdarma jako součást řídicího systému obráběcího stroje, nebo jako konkurenční nástroj výrobce obráběcího stroje? Vždy je důležité vědět, jestli to, co získám „zadarmo“, je skutečně zadarmo. Je potřeba počítat se skutečnými náklady na pořízení a efektivní provoz softwarového nástroje, který je nabízen jako součást dodávky stroje (CNC řídicího systému). Tedy kalkulovat dostupnost a kvalitu zaškolení a technické podpory prodejce CNC obráběcího stroje, znalost nabízeného dialogového programování prodejcem a jeho školicích pracovníků, kvalitu manuálů.
To samé platí i v případě přímé podpory od dodavatele řídicího systému. Je skutečně servisní technik či aplikační inženýr ten pravý technolog, který vám dokáže pomoci? Je vyřešena otázka aktualizačního servisu produktu? Bude možné právě na váš stroj nahrát novou, opravenou verzi dílenského programování? Je to technicky možné a v jakém časovém intervalu mám možnost toto využít?
TVORBA GEOMETRIE DÍLCE
CAD geometrické nástroje v systémech dialogového programování jsou většinou omezeny na tvorbu pouze jednoduchých tvarů, a proto v případě potřeby obrábění složitých tvarů dochází k problémům až nemožnosti žádanou součást takovýmto způsobem naprogramovat. Vlastní tvorba geometrie přímo na panelu řídicího systému při práci se standardním papírovým výkresem není zase až tak pohodlnou záležitostí. Obsluha navíc musí ještě paralelně sledovat proces obrábění, tj. opotřebení břitových destiček, odvod třísek apod. Grafické formáty dat modelů vašich zákazníků si také nevybíráte; transformace do IGES či DXF, máte-li vůbec tuto možnost, není to pravé řešení. Vyžadujte vždy možnost přímého načítání ze standardních CAD formátů, tj. OBJEMOVÁ DATA a ne jejich transformované obaly či řezy, aby nedocházelo k chybám při přenosech a transformacích.

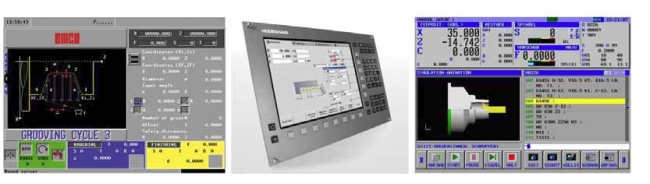

Dílenské dialogové programování je vhodné řešení pro firmy začínající s CNC obráběním a pro firmy bez znalostí NC programování
OBROBENÍ DÍLCE
Matematik-programátor, softwarový génius, který dialogové programování vyvíjel, většinou není technolog- obráběč. Nezapomínejte na to při výběru softwaru, ať vás později nepřekvapí např. neznalost korekce, kompenzace rádiusu nástroje G41, G42, nebo nemožnost definice polotovaru, který nemusí být vždy kvádr (frézování), případně tyčovina, jedná-li se o soustruženi. Tedy to, že nemůžete hned od první operace zarovnání čela pracovat jen se skutečným přířezem, výkovkem nebo odlitkem. Postupy úběru materiálu v případě frézování vícenásobných kapes, obrábění kapsy s několika ostrovy, ale i zborcené 2,5D stěny kapes či ostrovů s možností obrábět jen materiál polotovaru, tj. se zárukou neobrábění vzduchu, obrábění kapes z jednou či více otevřenými stěnami - to jsou standardní vlastnosti, které nejspíše od dílenského programování očekáváte. Ale pravdou je, že ve většině případů tyto vlastnosti nabízené dílenské programování neumožňuje a vám nezbývá, než si dokreslovat falešné obrazce a omezující tvary, nebo se smířit s tím, že hotový dílec, který je po stránce rozměrové v naprostém pořádku, se bude vyrábět déle, než je nezbytně nutné pro cyklový čas. Při práci s dialogovým programováním nemám většinou u nakreslených tvarů možnost zvolit si počátek a konec obrábění, tj. zajetí a vyjetí do řezu a z řezu. Musím se spokojit pouze s předem definovaným algoritmem, který určuje vlastní dráhy obrábění, do kterého nemůžu zasahovat. Volba, kde chci začít obrábět, tj. místo a způsob najíždění do polotovaru, je klíčová a měla by záviset na rozhodnutí technologa. Práce s tvarovými nástroji pro vytváření speciálních tvarů a následné doobrobení se zárukou, že se obrábí pouze materiál a že nejezdím zbytečně ve vzduchu, je také žádána při práci s 2D soustružením i při 2,5D frézování.
TECHNICKÁ PODPORA
Stane se, že máte při tvorbě geometrií či technologie obrábění problém nebo, že potřebujete konzultovat s někým vámi zvolené postupy. Je možné, že vám dodavatel CNC obráběcího stroje, nebo řídicího systému, smluvně přislíbil neomezenou technickou podporu. Nechme stranou kvalitu vlastní technické podpory, ale zkuste se zamyslet nad tím, jak dokážete poslat váš problematický díl, který právě tvoříte přímo na obráběcím stroji pomocí dílenského programátorského softwaru, co nejrychleji, tedy pomocí e-mailu, do centra technické podpory vašeho dodavatele. Zcela jistě zjistíte, že to nelze a že nezbývá než použít telefon, nebo eventuelně zaplatit výjezd technické pomoci k vašemu stroji. Jakou kvalitu tedy skutečně má přislíbená technická pomoc? Je skutečně neomezená?
UPLATNĚNÍ DÍLENSKÉHO PROGRAMOVÁNÍ
Kvalitní systémy dílenského programování nacházejí uplatnění v provozech s CNC obráběcími stroji. Cílem tohoto článku je shrnout jednotlivá pro a proti. Např. zástupci společnosti Siemens o svých produktech ShopMill, ShopTurn zdůrazňují, že se nejedná o CAD/CAM, že se jedná o grafickou podporu obsluhy obráběcího stroje. Zástupce japonského dodavatele obráběcích strojů mi na otázku po cílové skupině jejich produktu dílenského programovaní vysvětlil, že hlavní cílovou skupinou pro tyto produkty jsou firmy začínající s CNC obráběním, firmy bez znalosti NC programování, ale i bez znalosti vlastní technologie obrábění na CNC strojích, kde je využívání technologických maker výhodou. Potvrdil však, že se dílenské programovaní nerozšiřuje mezi zákazníky se základní znalostí NC problematiky, ISO programování, kteří chtějí ovlivňovat způsoby drah obráběcích nástrojů
Tento seriál si neklade za cíl poučovat, ale otevírat oči. Jedná se o subjektivní vyjádření autora aktivně působícího v oboru CNC obráběcích strojů od roku 1997, v oblastech CAD/CAM softwaru, obsluhy CNC řídicích systémů, NC programování a seřízení výroby. Vaše otázky, připomínky i nápady lze průběžně konzultovat na http:// www.techtydenik.cz/forum, v sekci CAD/CAM. Na tomto fóru je i téma týkající se zdrojů informací a odkazů na zajímavé příspěvky k seriálu na internetu.
Vlastimil Staněk
