Dnešní informativní příklad věnuje pozornost řídicímu systému frézovacích a soustružnických strojů, který je nově zařazen do rodiny „Sinumeriků“. Nese označení Sinumerik 808D a jeho zkušební verze s označením 4.4 je již nyní k dispozici na internetovém portálu: http://www.cnc4you.siemens. com/cms/website.php?id=/en/ index/808d-on-pc_en.htm. Zde je možno zcela bezplatně software stáhnout a po dobu 60 dnů od prvního spuštění (po instalaci) plně využívat.
Software je zde uveřejněn v kompletním provedení a jedná se o nejnovější uveřejněnou verzi softwaru známého rovněž pod souhrnným označením SinuTrain. Tento zcela nový produkt ovšem nenahrazuje verze předchozí, poněvadž umožňuje jen tvorbu, editaci a simulaci NC programů, které jsou napsány jazykem DIN 66025 nebo s použitím jazykových příkazů Sinumeriku 808D (cykly).
Se SinuTrainem obsahujícím Sinumerik 808D pro PC je tedy opět možno zajistit individuální vzdělávání začátečníků i pokročilých programátorů, kteří se s touto identickou verzí uživatelského rozhraní mohou dříve či později setkávat na reálných soustružnických nebo frézovacích strojích. Poněvadž tato verze softwaru neobsahuje ShopTurn a ShopMill, které známe např. ze SinuTrainu Operate 4.4, je možno ji instalovat např. do prostředí operačního systému Windows 7, kde je již další verze SinuTrainu nainstalována. (Pozn.: Dlouholetí uživatelé tohoto řídicího systému si jistě vzpomínají na omezení, které spočívalo v možnosti instalovat jen jedinou verzi SinuTrainu do Windows. Při nutnosti pracovat ve více verzích, tak bylo nutno využívat např. virtuálních počítačů.)
Poněvadž v dnešní době již poměrně běžně pracujeme na jednotlivých počítačích s různými verzemi operačního systému Windows, je možno i dnešní popisovanou verzi Sinumeriku 808D instalovat např. na Windows XP Professional (Service Pack 3), Windows 7 Home Premium, Professional, Ultimate nebo Enterprise (32 a 64bit). Při plné instalaci je zapotřebí disková kapacita cca 600 MB a ani další hardwarové požadavky nejsou vysoké: Procesor 2 GHz nebo vyšší a min. 1 GB RAM.

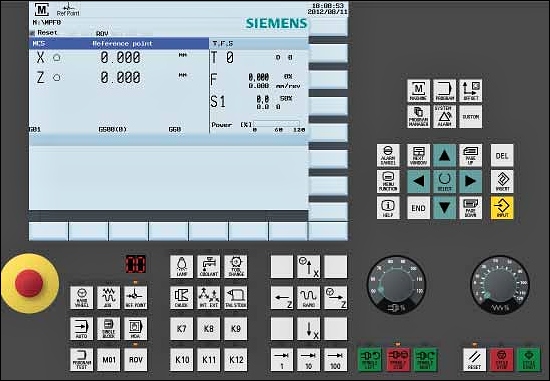

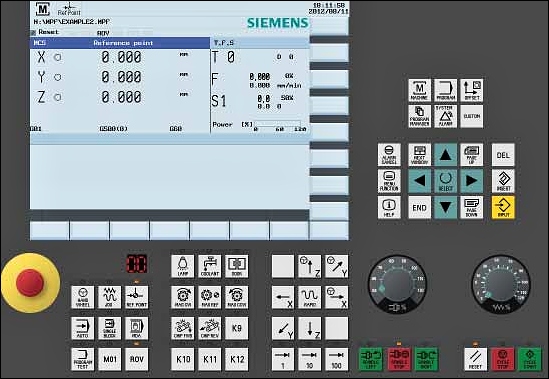

Současně s instalací je do PC nebo notebooku sice nakopírována i dokumentace, avšak podívat se na jednotlivé detaily uživatelského rozhraní již nyní jistě neuškodí. Na počátku práce je nutno založit frézovací nebo soustružnický stroj na základě šablony nebo na základě již existujícího stroje. Šablony obsahují frézovací stroj se třemi lineárními osami X, Y, Z (obr. 1) a soustruh se dvěma lineárními osami X, Z (obr. 2). Úplným začátečníkům pak po startu nově založeného stroje jistě přijde vhod možnost rovnou simulovat některý z již vytvořených ukázkových NC programů.

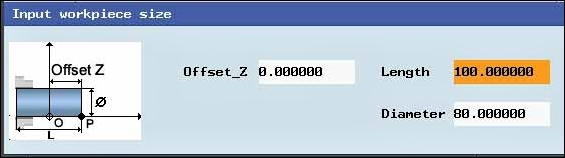

V jednotlivých nabídkách a podnabídkách horizontálního nebo vertikálního menu můžeme opět nalézt integrovaný konturový editor a známé cykly pro: navrtávání, vrtání, hluboké vrtání, vystružování, vyvrtávání, řezání závitů atd. V sekci pro frézování pak ještě cykly pro rovinné a konturové frézování, standardní kapsy, ostrůvky, drážky i možnost frézování závitů nebo dialogové okno nastavení specializovaného cyklu CYCLE832. V modulu pro soustružení jsou dále cykly pro: odběr třísek, soustružení drážek, zápichů, normalizovaných výběhů závitů a cyklus pro upichování. V textovém editoru nyní můžeme nalézt novinku, jako např. možnost zadání částí bloků pouhým výběrem z menu, viz obr. 3. V simulaci je pak zajímavě řešeno zadávání parametrů polotovaru a polohy nulového bodu obrobku (obr. 4). Závěrem je již možno jen zdůraznit, že i tuto verzi SinuTrainu (Sinumeriku) je možno používat nejen pro výukové účely, ale také pro reálné paralelně běžící NC programování ve výrobě (nezávislé na obráběcím stroji), pro ověření funkce postprocesingu z CAD/ /CAM technologie nebo pro obchodní účely. Možnost poměrně rychlého naprogramování zadané součásti, grafická simulace zpravidla ve 3D a vypočtení strojního času totiž může zvýšit rozhodovací schopnosti obchodníků, kteří zvažují, nakolik se daná zakázka vyplatí či nevyplatí. Více se do tohoto dílu nevejde.
Sinumeriku 808D však bude věnována i některá z volně navazujících kapitol.
Ing. Aleš Polzer, Ph.D.
Článek vznikl za spolupráce ÚST, FSI VUT v Brně s firmou Siemens s. r. o. a redakcí Technického týdeníku.
