Dnešní stručně formulované zadání příkladu pro technologii frézování je strukturováno obdobně, jako zadání z minulého dílu a rovněž bude zanedlouho doplněno zjednodušeným řešením vypracovaným s pomocí volně dostupného simulátoru řídicího systému Sinumerik (software SinuTrain Operate 2.6 SP1 je k dispozici na internetových stránkách http://www.cnc4you.siemens.com/ cms/website.php s licencí na 60 dní).
Zadání dnešního tréninkového příkladu formulovaného náčrtem dle obr. je možno řešit s užitím následujících frézovacích (frézy pro obrábění drážek mají břity přes střed a umožňují tak zavrtávací pohyb ve směru osy Z při předpokladu redukce posuvové rychlosti na 10 %) a vrtacích nástrojů. Řezné podmínky doporučované dle dále nespecifikovaných katalogů firmy Sandvik Coromant jsou:
Univerzální čelní fréza CoroMill Plura R216.34 z monolitního slinutého karbidu s proměnnou hloubkou drážek
průměr D = 20 mm; počet zubů z = 4 třída GC1630 pro hrubování obrábění s procesní kapalinou (s chlazením)
vc = 100 m/min
fz = 0,05 mm
ap = 4 mm
průměr D = 10 mm; počet zubů z = 4 třída GC1640 pro hrubování obrábění s procesní kapalinou (s chlazením)
vc = 100 m/min
fz = 0,025 mm
ap = 2,5 mm
průměr D = 8 mm; počet zubů z = 4 třída GC1620 pro dokončování obrábění bez procesní kapaliny (bez chlazení)
vc = 140 m/min
fz = 0,03 mm
ap = 3 mm
ae = 0,15 mm
Vrták CoroDrill Delta C – R840 D = 6 mm
vc = 100 m/min (70-130 m/min)
fn = 0,18 mm (0,1-0,25 mm)
Záhlubník – zde je ponechán prostor pro individuální volbu programátora. Zpravidla se použije nářadí dostupné na dílně, poněvadž se jedná o výrobu jen jedné součásti se čtyřmi otvory. S ohledem na předepsané řezné podmínky i nástrojové vybavení není požadavek na dosaženou drsnost povrchu dále stanoven. Polotovarem obrobku je předobrobený kvádr s rozměry 90 x 60 x 10 mm z nízkolegované oceli s tvrdostí 170 HB (C = 0,55-0,80 %). Poněvadž se jedná o tréninkový příklad, je předpokládána výroba jen jednoho kusu.
Hlavní míra pozornosti tohoto informativního příkladu tedy nespočívá v optimalizaci řezných podmínek, ale v ukázce možnosti praktické aplikace frézovacích a vrtacích cyklů. Využit bude integrovaný konturový editor systému Sinumerik a pro ukázku i specializovaný editor nazývaný CADReader, který umožňuje importovat grafické objekty v dxf formátu z CAD systému a převést je do integrovaného konturového editoru přímo prostřednictvím ovládacího panelu obráběcího stroje, nebo v softwaru SinuTrain na PC.
Ing. Aleš Polzer, Ph.D.
Článek vznikl za spolupráce ÚST, FSI VUT v Brně, s firmou Siemens, s.r.o. a redakcí Technického týdeníku.

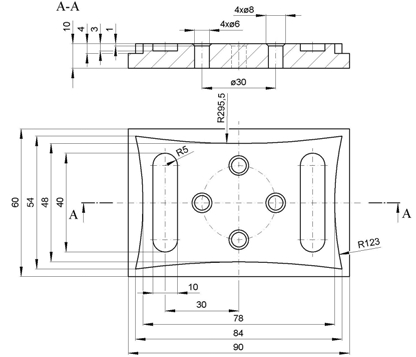

Náčrt obrobku
