Oblast CNC technologií se neustále dynamicky rozvíjí, a proto je dnešní teoreticky laděný informativní příklad zaměřen na ukázku několika novinek, se kterými se postupně budou setkávat nejen programátoři. Nejedná se ani zdaleka o úplný výčet nových funkcí a možností, které zatím přinesl rok 2011, ale jen o několik vylepšení či doplnění řídicího systému Sinumerik.
Obr. 1: Základní obrazovka stroje se čtyřmi kanály
Doposud jsme četli či hovořili o různých verzích Sinumeriku a omezovali se na technologické operace soustružení, vrtání a frézování. Postupně bychom však měli akceptovat např. i technologii broušení, která je rovněž běžně řízena tímto systémem. Pod souhrnným označením Sinumerik se totiž skrývá nejen celá řada technologií, ale i softwarových provedení. Již běžně se tedy setkáváme např. se Sinumerikem 802D, Sinumerikem 810D nebo Sinumerikem 840D pl (pl – PowerLine; sl – SolutionLine) a mnoha dalšími. Nyní se však stále častěji budeme setkávat s verzemi Sinumerik 828D, Sinumerik 840D sl Basic (výchozí paket se Sinamics S120 Combi; SW 4.4), Sinumerik 840D sl Typ 1A (modulární a rozšířený High-end System) a Sinumerik 840D sl Typ 1B (vysoce výkonný Multicore Technologie). Směřování současného vývoje v oblasti CNC strojů je např. k vylepšování grafiky či rychlosti náhledů při NC programování, k celým energeticky úspornějším obráběcím centrům, k novým výkonnějším programovacím funkcím a k dosažení kratších obráběcích časů při vyšší kvalitě obrobeného povrchu. Konkrétně se jedná např. o funkci ORISON / ORISOF, která v oblasti 5osého frézování (řízení dráhy) vede k ještě kvalitnějším povrchům a možnosti aplikovat opět ještě vyšší řezné rychlosti. Pro zvýšení přesnosti polohování můžeme využít kompenzace stoupání kuličkového šroubu, která je nyní obousměrná (2 tabulky pro jeden šroub). Stroje se Sinumerik 810D již mohou pracovat se Sinumerikem Operate a k dispozici jsou i nové, dlouho očekávané JobShop funkce. Je možno např. zobrazit rotační osy v pozičním náhledu a k dispozici je i podpora obrábění na plášti. S odkazem na minulý informativní příklad je možno poukázat na novou funkci integrované kalkulačky, která nyní pracuje s tabulkou lícování, přičemž toto lícování je zobrazováno i v pozičním náhledu. Dále je možno přizpůsobovat některé softkey, nastavovat přístupová práva k jednotlivým technologickým programům, sledovat/kontrolovat obsazení NC paměti nebo spotřebu energie řídicího systému. Sinumerik Operate umožňuje kromě paralelního zobrazení dvou kanálů zobrazení základní obrazovky se třemi, případně čtyřmi kanály (obr. 1 a 2) a až se 13 osami.

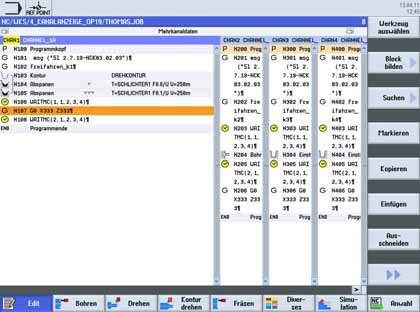

Obr. 2: Programovací editor se čtyřmi kanály
Dále je nově k dispozici např. vícenásobné upnutí v ShopMillu, zobrazení vícechodých závitů, měření nástroje s lupou, grafické zobrazení detailů řezných nástrojů nebo možnost odejmutí všech nástrojů z revolveru. Z lokálních médií je nyní možno spouštět obrázky a pro měření obrobku jsou k dispozici nové dotykové sondy (typy 712, 713, 714). Programování, výuka či prezentace realizovaná prostřednictvím softwaru SinuTrain doposud vyžadovala operační systém Windows XP 32 Bit. Nyní je však k dispozici i verze pro operační systém Windows 7 32/64 Bit a mnoho dalšího, ale o tom opět někdy příště.
Ing. Aleš Polzer,
Ph.D. Článek vznikl za spolupráce ÚST, FSI VUT v Brně, s firmou Siemens, s.r.o. a redakcí Technického týdeníku.
