Běžné NC programování, uváděné v jednotlivých kapitolách tohoto volně plynoucího seriálu, užívá pro popis možností dnešních CNC soustružnických i frézovacích strojů a jejich řídicích systémů především programovací prostředí SinuTrain (řídicí systém Sinumerik s možností ISO i dílensky orientovaného programování - ShopTurn a ShopMill). Zůstaneme-li tedy ještě chvíli u Sinumeriku v oblasti třískového obrábění soustružením a použijeme-li k prezentaci možností dnešních programovacích editorů SinuTrain verze 6.3, tak můžeme poukázat např. na tři nejběžněji užívané koncepce soustruhů:
a) řezný nástroj je tzv. za osou rotace obrobku (osa rotace je horizontální),
b) řezný nástroj je tzv. před osou rotace obrobku (osa rotace je horizontální),
c) karusel (osa rotace je vertikální).

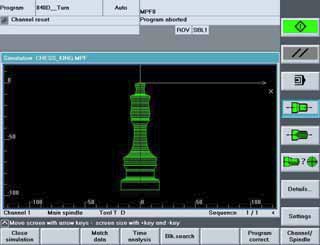

Doposud byla pro ukázky v tomto seriálu užívána jen koncepce s horizontální osou obrobku a nástrojem za osou rotace. Přepnutí do zobrazení např. pro karusel s editorem ISO programování však umožňuje sekce simulace (obr. 1) pod ikonou Channel/ Spindle na horizontální liště a následně Spindle settings na vertikální liště. Nové nastavení je na obr. 2.
Užijeme-li pro toto obrábění na karuselu rovněž levý stranový ubírací nůž a otáčky proti směru hodinových ručiček (funkce M4), tak změnu zobrazení možno považovat jen za poměrně málo důležitou vizuální transformaci. Významnější je tedy např. možnost dočasného/lokálního přenastavení řídicího systému, kterým lze nastavit odlišnou orientaci strojních os pro programovanou součástku, a tedy možnost programovat v jednom prostředí různé CNC stroje s různým běžně užívaným směrem otáčení vřetene (funkce M4 nebo M3) a s běžným užíváním stranových ubíracích nožů pravých namísto levých. Tato změna základní koncepce strojních prvků a přeprogramování otáček a nástrojů ve vytvořeném NC programu může být výhodná i např. jen z důvodu simulace plánované výroby omezeného množství kusů v kooperaci na soustružnickém stroji s koncepcí polohy řezného nástroje před osou rotace (obr. 3).

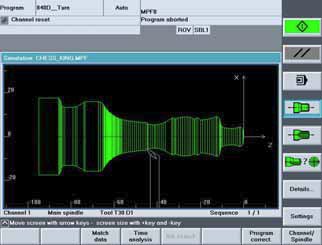

Obr. 1: SinuTrain 6.3 - editor simulace pro ISO programování

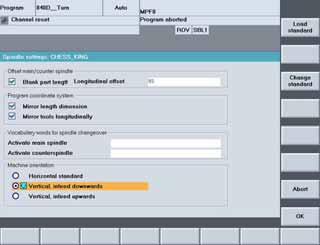

Obr. 2: SinuTrain 6.3 - sekce Spindle settings pro ISO programování
Obr. 3: SinuTrain 6.3 - sekce Channel settings - nastavení pro In front of center
Obr. 4: SinuTrain 6.3 - sekce Channel/Spindle - nastavení pro Counterspindle
Nastavení řídicího systému pro soustružení, viz obr. 3, je nutno provést ikonou Channel/Spindle horizontální lišty a následně Channel settings vertikální lišty. Změna spočívá (jak anglický text napovídá) v nahrazení původního Behind the turning center (viz předchozí text - za osou rotace obrobku) na nové In front of center (viz předchozí text - před osou rotace).
Kombinací možností doposud naznačeného zobrazení vzájemné polohy obrobku a řezného nástroje při soustružení je tedy dostatek. Ukázány sice byly jen ty „nejpodstatnější“, ale k dispozici jsou i nastavení pro práci s protivřetenem (obr. 4) či jakékoli vzájemné, dále nezdůrazňované prakticky využitelné či jen teoretické kombinace.
Ing. Aleš Polzer, Ph.D.
Článek vznikl za spolupráce ÚST, FSI VUT v Brně, s firmou Siemens, s.r.o. a redakcí Technického týdeníku.
