Nyní je již možno formulovat další z praktických příkladů určených pro samostudium či jen trénink znalostí v oblastech NC programování řídicího systému Sinumerik 810D/840D. Po teoretických rozborech cyklů CYCLE94, CYCLE95, CYCLE96 a CYCLE97, uvedených v předchozích kapitolách tohoto volně strukturovaného seriálu, je zadání následující:
Naprogramujte (prostřednictvím ISO funkcí neboli v G-kódu) výrobu jednoho kusu součásti charakterizované náčrtem na obr. Použijte běžné nástrojové vybavení s níže předepsanými katalogovými řeznými podmínkami a proveďte vizualizaci s verifikací NC programu v některém z volně dostupných simulátorů řídicího systému Sinumerik (software SinuTrain).
Materiálem dnešního tréninkového obrobku je:
- nízkolegovaná ocel s tvrdostí 180 HB, - pevnost v tahu 610 N/mm2.
Nástrojové vybavení od firmy Sandvik Coromant s katalogovými řeznými podmínkami:
- hrubovací nůž PCLNL 2525M09 (upínání destičky T-MAX P) vyměnitelná břitová destička CNMG 09 03 08-PM GC4025
ap = 2 (0,5 - 4,0) mm
fn = 0,3 (0,15 - 0,50) mm
vc = 325 (405 - 260) m/min - dokončovací nůž MVJNL 2525M16 (upínání destičky T-MAX P) vyměnitelná břitová destička VNMG 16 04 04-PF GC4015
ap = 0,4 (0,3 - 1,5) mm
fn = 0,15 (0,07 - 0,30) mm
vc = 445 (500 - 360) m/min - zapichovací nůž T-MAX Q-Cut -5G / GC4025 nožová vložka 151.2 -21-30 ( ar max. = 35 mm) nástrojový blok 151.2-2520-25 vyměnitelná břitová destička N151.2-300-30-5G
la = 3,00 mm
rε = 0,3 mm
fn = 0,08 (0,05 - 0,15) mm
vc = 130 (170 - 100) m/min - závitový nůž T-MAX U- Lock GC1020 nástrojový držák R166.4FG-2525-16 vyměnitelná břitová destička R166.0G-16MM01-150 vc = 125 m/min počet řezů nap = 7 stoupání dle závitu M10 (1,5 mm) (doporučené hodnoty přísuvu - 0,22; 0,21; 0,17; 0,14; 0,12; 0,08; celková hloubka = 0,94)
(Pozn.: Nejedná se o nejmodernější nástrojové vybavení, které by umožnilo nejrychlejší/nejoptimálnější výrobu zadané součásti. Cílem je výuka/procvičování NC programování v řídicím systému Sinumerik.)
Náčrt uvedený na obr. je svým kótováním přizpůsoben dialogovým oknům pro usnadnění zápisu (procvičování) specializovaných cyklů v Sinumeriku. Dnešní naznačené zadání je tak možno považovat za kompletní a bude teoreticky i prakticky řešeno až v příštím díle tohoto volně strukturovaného seriálu. S jeho zněním je tak možno se seznámit v tištěné podobě tohoto odborného čtrnáctideníku nebo na jeho internetových stránkách www.techtydenik.cz.

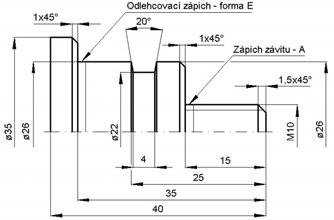

Náčrt obráběné součásti pro programování např. v softwaru SinuTrain 6.3 ed. 2
Ing. Aleš Polzer, Ph.D. Článek vznikl za spolupráce ÚST, FSI VUT v Brně, s firmou Siemens a redakcí Technického týdeníku.
