V dnešní kapitole je soustředěna pozornost na testovací verzi softwaru SinuTrain Operate 2.6 SP1, což je volně stažitelný simulátor (www.cnc4you.siemens. com), který slouží nejen k výuce řídicího systému Sinumerik 840D (ISO, ShopTurn, ShopMill). Jeho pracovní prostředí je prakticky identické s panelem obráběcího stroje a po dobu 60 dní je možno pracovat např. v šesti různých základních konfi guracích obráběcích (soustružnických a frézovacích) strojů.
Základní šablony (konfigurace) jsou:
- Základní simulační prostředí - bez konfigurace, bez ukázkových NC programů
- Soustruh s poháněnými nástroji - SP1 - hlavní vřeteno; X, Z - lineární osy; SP3 - vřeteno pro pohon rotačních nástrojů (obr. 1)
- Soustruh s poháněnými nástroji, Y osou a protivřetenem - SP1; X, Y, Z; SP3; (obr. 2)
- Vertikální frézovací stroj - SP1; X, Y, Z
- Vertikální frézovací stroj s indexací - SP1; X, Y, Z; A, C - rotační indexované osy
- Vertikální frézovací stroj s otočným stolem - SP1; X, Y, Z; A, C - rotační osy (obr. 3 a 4)
Pro podporu NC programování je např. i CAD-Reader, který umožňuje překlad křivky (kontury) vytvořené v CAD softwaru do formátu pro integrovaný konturový editor (do formátu tzv. G-kódu). O něm a mnoha dalších až někdy příště.
Ing. Aleš Polzer, Ph.D. Článek vznikl za spolupráce ÚST, FSI, VUT v Brně, s firmou Siemens a redakcí Technického týdeníku.

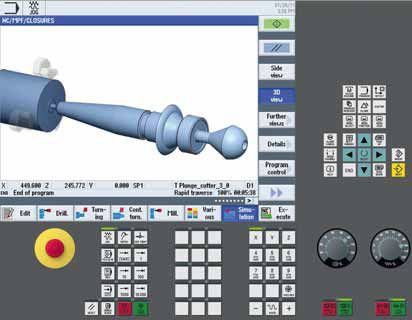

Obr. 1: Simulátor soustruhu s jedním vřetenem a poháněnými nástroji

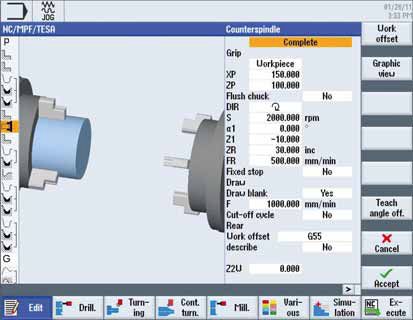

Obr. 2: Cyklus práce s protivřetenem

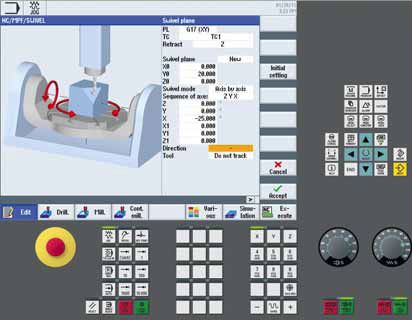

Obr. 3: Prostředí pro programování naklopení pomocí rotačních os

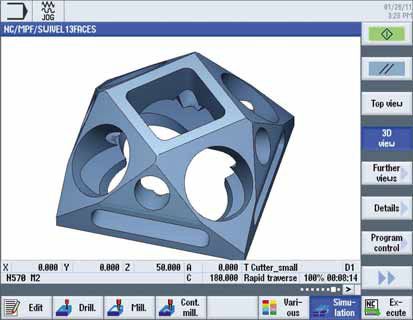

Obr. 4: Simulátor s obrobkem vyráběným na pětiosém frézovacím stroji
