Dnešní řešení úkolu či zamyšlení formulovaného v minulém čísle tohoto odborného čtrnáctideníku je zpracováno prostřednictvím simulátoru řídicího systému Sinumerik - SinuTrain. Patrně nejjednodušší je realizace programového zápisu prostřednictvím modulu dílensky orientovaného programování ShopTurn (zde použita verze 6.04).
Polotovar je ve formě přířezu o délce 18 mm a průměru 35 mm se sraženými hranami pro výrobu závitu a s navrtanými středicími důlky pro upnutí v další operaci (soustružení závitu). Upínání polotovaru je mezi hroty a pro přenos krouticího momentu je použit čelní unášeč. Tento způsob upnutí je vhodný např. pro stroje po retrofitu, které nemají možnost pracovat s hydraulickým sklíčidlem a zároveň s podavačem tyčí (např. poloautomatický soustruh SPN 12 CNC, který je jedním ze starších CNC strojů FSI VUT v Brně).

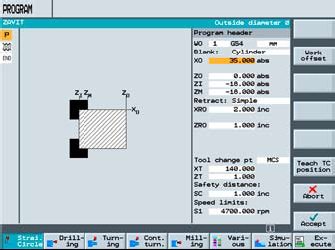

1. Dialogové okno - nastavení hlavních parametrů pro soustružení
Obr. 1 Dílensky orientované programování - ShopTurn - úvodní tabulka

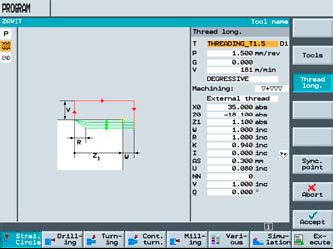

2. Dialogové okno - specifikace technologie výroby závitu
Obr. 2 Dílensky orientované programování - ShopTurn
3. Editor tvorby NC programu dílensky orientovanou metodou - ukázka celého programu (Pozn.: Vyplnění dvou uvedených oken postačuje k automatickému rozhodování stroje. V případě, že aktivní nástroj neodpovídá nástroji požadovanému, je realizována automatická výměna nástroje a jeho příjezd k obrobku. Následuje obrábění závitu. V případě, že je nástroj používán delší dobu, než je v tabulce řezných nástrojů stanoveno, a v případě, že existuje tzv. duplo nástroj, je provedena automatická výměna opotřebovaného nástroje za nový. Následuje poloautomatické obrábění dalšího kusu, což by v případě výroby z tyčového polotovaru vedlo k automatické výrobě s „automatickou výměnou opotřebovaných řezných nástrojů“.)
Obr. 3 Dílensky orientované programování - ShopTurn - editor NC programu
Naznačená metoda NC programování není možná bez specializovaného editoru řídicího systému Sinumerik (k dispozici je demoverze softwaru, viz některý z předchozích příkladů této akademie). Pro úspěšné NC programování je však možno použít specializovaný nebo libovolný textový editor a realizovat shodné obrábění díky zápisu následujících textových bloků.

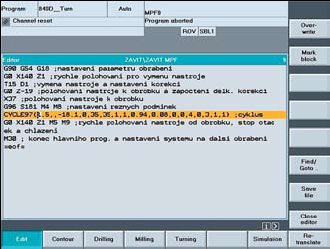

Obr. 4 ISO programování Sinumerik - textový editor
V obou identických řešeních je aplikován zadáním detailně specifikovaný soustružnický nůž (viz obr. 5).
Obr. 5 CoroThread 266 (zdroj: Sandvik Coromant)
Ing. Aleš Polzer, Ph.D. Článek vznikl za spolupráce ÚST, FSI, VUT v Brně, s firmou Siemens a Sandvik Coromant.
