Ohlédneme-li se za minulým a předminulým číslem tohoto čtrnáctideníku, ve kterých se (v této sekci) psalo o NC programování prostřednictvím tzv. ISO kódu, pak dnes můžeme stejné zadání vyřešit prostřednictvím podstatně modernějšího tzv. Dílensky orientovaného NC programování. Zjednodušená odpověď na otázku z Akademie CNC obrábění číslo 16 „Jak vhodně naprogramovat CNC soustružnický stroj, který zarovná čelní plochu obrobku, realizuje soustružení válcové plochy a následně upíchne součást?“ může být i následující:

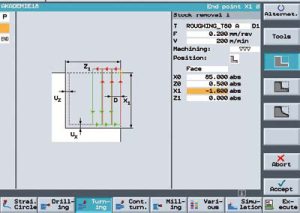

Obr. 1: Soustružení čelní plochy
Obr. 4: Kompletní NC program

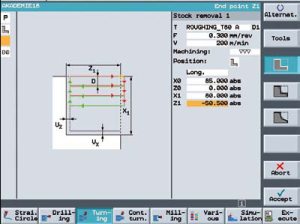

Obr. 2: Soustružení válcové plochy:

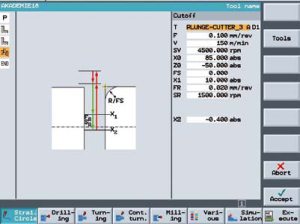

Obr. 3: Zjednodušené upichování součásti
Celý NC program (obr. 4) je psán formou posloupnosti technologických prvků a je možno ho vytvořit zcela bez znalostí tzv. ISO programování (viz předchozí příklad). V případech, kdy je např. pro obrobení prvního „bloku“ (obr. 1) používán nástroj, který není aktuálně navolen, je strojem automaticky realizována jeho výměna. Pokud je v druhém „bloku“ (obr. 2) programován nástroj stejný, řídicí systém neposílá nožový suport do bodu pro výměnu nástrojů, ale setrvává v minimální bezpečné vzdálenosti u obrobku. Je-li ve třetím „bloku“ (obr. 3) zapotřebí obrobek upíchnout nožem odlišným, pak je automaticky řídicím systémem stroje aktivováno polohování rychloposuvem do bodu pro výměnu nástroje a výměna je zrealizována i s automatickým započtením nových korekčních hodnot.
Závěrečné zamyšlení z dnešního příkladu, které prověří schopnost čtení a porozumění i tomuto jednoduchému NC programu, by mohlo rovněž být: „Jaké jsou hlavní rozměry obráběné (výše naprogramované) součásti?“ Ale to se dostáváme opět k řešení, které již bylo patrné i z minulého příkladu. Vyráběná součást má průměr 80 mm, délku 50 mm, čelní plocha vzniklá při upichování není zcela dokončena (přesto, že obrábění veškerých ploch probíhalo s procesní kapalinou) a při čelním soustružení (pravé čelo) jsme mohli předpokládat např. úběr 0,5 mm z tyčového polotovaru o průměru 85 mm.
Článek vznikl za spolupráce Vysokého učení technického v Brně, FSI, ÚST, Odboru technologie obrábění, s firmou Siemens a redakcí Technického týdeníku.
Ing. Aleš Polzer, Ph.D.
