Začátkem června proběhly v sídle společnosti Misan zákaznické dny spojené s technickým seminářem a s předváděním strojů Okuma, Brother a Concept Laser. Partnerem Misanu byl dodavatel a výrobce standardního i výkresového nářadí, plzeňská společnost Hofmeister.
Tradičně vysoká technická úroveň semináře i ukázek technologických možností vesměs nově představovaných špičkových obráběcích strojů osazených moderními řeznými nástroji ani tentokrát účastníky nezklamaly. Na technickém semináři i během praktických ukázek se kladl důraz na připravenost a schopnost pořádajících firem řešit individuální potřeby zákazníků, a proto moto semináře i ukázek znělo – Individuální přístup.
NOVINKY MISANU A NABÍDKA AUTOMATIZACE PRACOVIŠŤ
Ve svém úvodním slovu informoval jednatel společnosti Misan dr. Ondřej Svoboda o posledních vývojových tendencích v oblasti obráběcích strojů. Na celosvětově vzrůstající požadavky automobilového a leteckého průmyslu reaguje společnost Okuma nabídkou inteligentních vícefunkčních strojů, prodlužováním časů jejich bezobslužného provozu a možností implementace dalších automatizačních prvků, zvyšováním provozní spolehlivosti strojů a snižováním času jejich údržby a seřizování.
Nové stroje se vyznačují vyšší produktivitou na m2 výrobní plochy a vyšším podílem hlavního času na celkovém čase operace. Z novinek společnosti lze uvést CNC soustruhy LB 3000 EX, LC 1300, soustružnická centra MC 1300 a MY 1200 nebo svislé 5osé obráběcí centrum MU 4000V-L, koncipované mimo jiné pro produktivní výrobu ozubení. Specialitou je nové obráběcí centrum BLADE T490, určené speciálně pro produktivní výrobu turbínových lopatek, vybavené frézovacím vřeteníkem s 18 000 ot/min a řadou specifických funkcí, jako je kompenzace vnitřního pnutí v lopatce po hrubování nebo funkce zaručující jednolitou jakost povrchu na hranách lopatky.
Průřezové inovace zahrnují rozšíření vibrace eliminujícího systému Machining Navi o systém Navi T-g pro stabilní soustružení závitů, revolverovou hlavu s rozhraním Capto pro stroje LB 3000 EX, LB 4000 EX a Multus U. Vývoj řídicího systému OSP Suite pokračuje novými aplikacemi – např. zobrazením aktuálního výkonu vřetene v reálném čase a jeho porovnáním s výkonovými charakteristikami vřetene, což uživateli dává možnost cíleně měnit řezné podmínky. Nový řídicí systém OSP-P300A, ohlášený na podzim 2016, je výrazně rychlejší, zejména ve spojení s novou generací servopohonů MCS4.

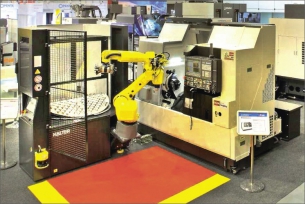

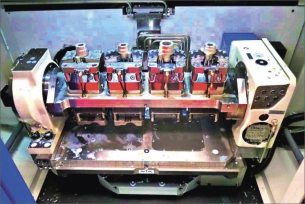

Individuální přístup společnosti Misan k zákazníkům není jen v nabídce strojů, seřízených na konkrétní operaci, požadovanou zákazníkem. Na jeho přání lze zvýšit stupeň automatizace stroje jeho začleněním do robotizované buňky, kde se s výhodou využívají flexibilní a snadno programovatelné roboty Halter LoadAssistant (obr. 1) nebo dodávkou složitých upínacích přípravků s vysokým stupněm
automatizace (obr. 2).
AKTIVITY HOFMEISTRA A MOŽNOSTI DODÁVKY VÝKRESOVÝCH NÁSTROJŮ
Česká rodinná firma Hofmeister zahájila své podnikání v roce 1990 a v současné době zaměstnává 135 kvalifikovaných pracovníků. Počátky podnikání byly svázány především s dovozem a následným prodejem nářadí zahraničních firem. Přesto, že tato oblast aktivit stále zaujímá významné místo mezi aktivitami firmy – v současné době spolupracuje s více než 20 subjekty českými i zahraničními (Avantec, AMEC, Heule, Kemmer, OSG, Schunk, Tungaloy a další), z jejichž nástrojů je schopna sestavit optimální nabídku pro potřeby zákazníka. Zanedlouho byly její aktivity rozšířeny a doplněny o ostření a servis nářadí, technické poradenství, návrhy technologií, vlastní výrobu nářadí sériového i výkresového charakteru a návrh a výrobu přípravků vysoké technické úrovně. Tyto nosné aktivity doplňuje zakázková výroba strojírenských dílců na CNC strojích, výroba a montáž modulárních skříní i dodávky filtračních systémů pro potřeby obrábění kovů.
Kompetence pracovníků a postupně získávané zkušenosti spolu s průběžně doplňovaným high-tech strojním vybavením dovolují nabídnout zákazníkům vysoce sofistikované služby. Patří k nim například individuální úprava utvářečů a geometrie řezné hrany nejen tvrdokovových nástrojů, ale i nástrojů osazených břity z PKD nebo CBN. Cílem je prodloužit životnost těchto nástrojů v náročných podmínkách nasazení a zlepšit povrch opracovávaných dílců nebo návrh a výroba složitých, automatizovaných přípravků. O cílevědomém směřování firmy k vysoké technické úrovni svědčí i spolupráce se ZČU Plzeň i projekt Rozšíření Vývojového centra řezných nástrojů, realizovaný v letech 2013–2015 za spoluúčasti EU.
PŘEDVÁDĚNÉ APLIKACE
O rozsahu ukázek obrábění svědčí samotný výčet pracovišť, která se na nich podílela: svislé univerzální 5osé obráběcí centrum Okuma MU 6300V (obr. 3), víceprofesní obráběcí centrum Okuma Multus U 4000, CNC soustruh Okuma Space Turn LB 4000 EXII, vertikální obráběcí centrum Okuma Genos M560R-V, obráběcí centrum Brother Speedio R450X1, obráběcí centrum Brother Speedio M140X1 ve spojení s robotem Halter LoadAssistant a konečně dvěma lasery vybavený stroj M2 cusing pro výrobu kovových dílců laserovým spékáním.
Na prvém uvedeném pracovišti zaujala skládaná ježková fréza německé firmy Avantec, Multiring EM90 (obr. 4) o průměru 63 mm. Vyznačuje se pracovní částí, složenou z kotoučových segmentů, z nichž je každý osazen 6 tangenciálními VBD a které navzájem stahuje centrální svorník. Výhodou nástroje je měnitelná délka jeho pracovní části a možnost výměny libovolného segmentu při poškození. Nástroj se dodává s vnějším ø D = 32 až 125 mm a možná délka pracovní části je až 2,5×D.
Dalším zajímavým předváděným nástrojem byla drážkovací fréza Avantec EB18, osazená 4břitými tangenciálními VBD, schopná i hrubovacího čelního frézování (obr. 5). Dodává se v průměrech 125–250 mm pro šířku řezu 14–24 mm. Nástroje firmy Allied Machine& Engineering. Corp. zastupoval pár vrtacích nástrojů Revolution DrillTM a Core DrillTM (obr. 6). Prvé se dodávají pro zhotovování otvorů '
ø 47,75 – 101,0 mm s plochým dnem bez předvrtání a s radiálním přestavením kazet s VBD až o 5,1 mm na průměru. Druhé jsou určeny pro obrobení předvrtaných otvorů na konečný průměr 50,8 až 142,75 mm; použité VBD jsou rovněž umístěny v radiálně přestavitelných kazetách a snášejí excentricitu předvrtaného otvoru až 3,18 mm. Jsou výhodné k použití na strojích s nižším výkonem.
Porovnat trochoidní obrábění stopkovou frézou Hofmeister SEH 422829 a obvodové frézování kapsy týmž nástrojem se (s výrazným rozdílem v produktivitě) předvádělo na stroji Okuma Genos M560R-V; obdobně na obráběcím centru Brother Speedio R450X1 byl zřetelný rozdíl v produktivitě obrábění duralu při použití standardních nástrojů či nástrojů osazených PKD.
Pozoruhodné byly i ukázky práce srážecích a odjehlovacích nástrojů Heule s výsuvnými noži. Nástroje řady SNAP jsou schopny odjehlovat a srážet zadní hrany otvorů již od ø 2 mm a nástroje kazetového systému COFA mohou odjehlovat zadní hranu otvoru, jehož výstup není v rovině kolmé k jeho ose anebo není rovinný. Výčet zajímavých nástrojů lze doplnit o zapichovací nástroje Kemmer nebo vrtáky firmy UC Tools typu CRG a CRH, osazené PKD; v duralu pracovaly s posuvem 900 mm/min.
ZÁVĚR
K novinkám firmy Misan se Technický týdeník vrátí na podzim – a to nejen proto, že na tu dobu je plánováno otevření další předváděcí a zkušební haly v sídle společnosti. Aktivity firmy Hofmeister, zejména v oblasti zmíněných sofistikovaných služeb, jsou natolik zajímavé, že si rovněž vyžádají detailnější informace ve zvláštním článku.
Ing. Petr Borovan
