Současné hospodářské oživení bylo zřejmě příčinou, že EMO 2017 překonalo EMO 2013 ve všech ukazatelích. Účastnilo se 2 223 vystavovatelů ze 44 zemí, více než 60 % ze zahraničí. Nepřehlédnutelný je podíl vystavovatelů z Dálného východu – Japonska, Korejské republiky, Tchaj-wanu, Číny a Indie, který dosáhl 25 %. Za pozornost stojí nejen jejich rostoucí počet a šířka nabízeného sortimentu, ale i rostoucí kvalita. Bude-li si Evropa chtít udržet svoje postavení v oblasti technologií opracování kovů i nadále, nemůže propadnout klamnému pocitu sebeuspokojení. Příležitost i výzvu dalšího rozvoje představuje operativní možnost konfigurace nástroje v souladu s charakterem obráběného dílce a vybavení řezného i upínacího nářadí dle požadavků čtvrté průmyslové revoluce.
Dokončení z minulého čísla
FRÉZOVÁNÍ
Nástroje, vystavované na veletrhu EMO 2017, ilustrovaly další zvyšování přesnosti a produktivity, prodlužování životnosti i zlepšování poměru užitná hodnota/ cena nástroje. Rozšiřuje se nabídka nástrojů pro práci s vysokými posuvy, velkou cenu břitových destiček vyvažuje počet břitů oboustranných destiček a jejich zvyšující se životnost. Nabízí se odolnost proti vibracím a měkký řez, docilovaný efektivní pozitivní geometrií destiček. Rozšiřuje se i nabídka nástrojů určených k opracování těžkoobrobitelných materiálů, jako jsou vysoce legované oceli, lehké slitiny s vysokým obsahem Si nebo vláknové kompozity.
Aditivní technologie při výrobě těla nástroje se uplatňují relativně pomalu, a to pouze tam, kde umožní prokazatelný ekonomický efekt – např. zvýšení počtu řezných elementů po obvodě těla nástroje (Komet) nebo snížení nákladů v důsledku optimalizace vedení chladicích kanálků (LMT).
STOPKOVÉ FRÉZY
Frézy s profilem kruhového segmentu (obr. 1) nabízejí Franken, Fraisa, Garant, Mitsubishi Materials, Wedco a další. Dodávají se v několika provedeních – se sudovitým, oválným, kuželovým nebo čočkovým profilem. Při opracování obecných ploch dutin, kompresorových kol nebo turbínových lopatek zkracují čas nutný k jejich zhotovení o více než 50 % v důsledku většího rozestupu řádků; dosahují i lepší kvalitu povrchu. Nově jsou tyto nástroje k dispozici jako výměnné hlavičky modulárních nástrojů (Ingersoll). Pro jejich využití je zapotřebí stroj s pěti řízenými osami a speciální CAD/CAM.
Frézy pro trochoidní frézování dodávají např. Franken nebo Mapal. Tvrdokovové stopkové frézy Franken Trochoid jsou odolné proti vibracím. Díky zesílenému jádru snášejí vysoké radiální síly při práci s axiální hloubkou řezu až 4×D. Dodávají se s řeznou geometrií Jet-Cut k opracování ocelí nebo TiNox pro Inox. Frézy Mapal OptiMill-PM-Trochoid pro frézování oceli, ocelolitiny a Inoxu disponují sedmi břity s nerovnoměrným dělením a max. axiální hloubkou řezu 5×D.

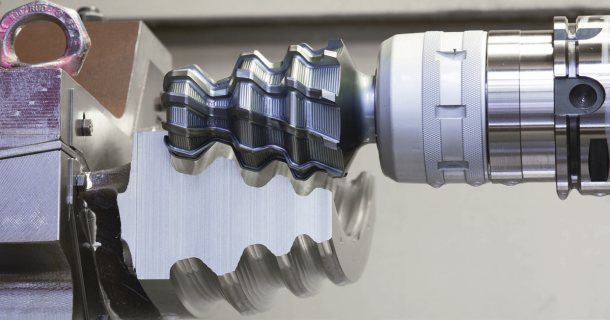

Přesné tvarové stopkové frézy Franken Pagode (titulní obrázek), určené pro dokončování profilů, propojujících turbínovou lopatku s jejím lůžkem v rotoru, se vyznačují měkkým řezem a velkými posuvy. Jejich konstrukce zaručuje nejméně dva břity v řezu a větší počet vyústění kanálků chladicí kapaliny přispívá k účinnému vyplavování třísek. Další zajímavou novinkou jsou stopkové frézy Franken Cut&Form, které po obvodu střídají řezné břity odebírající materiál s tvářecími profily, které obrobený povrch vyhlazují.
ROVINNÉ FRÉZY A FRÉZY DO ROHU
Moderní rovinné frézy nabízejí značné přínosy oproti nástrojům stávajícím. Osazeny moderními výměnnými břitovými destičkami umožňují zvýšení řezných parametrů, měkký řez díky efektivní pozitivní geometrii nebo snížení nákladů na břit v důsledku použití oboustranných VBD s více břity. Příkladem jsou frézy Iscar HeliDo 845 Line, Iscar HeliDo SOF 26 Line, nebo Iscar HeliDo 1200 Upfeed Line s osmi až dvanácti využitelnými břity na VBD.
Obdobné nástroje nabízí Tungaloy – řadu DoPent s oboustrannými VBD s 10 využitelnými břity (obr. 3), univerzální DoTripleMill pro oboustranné kulaté, čtvercové a osmihranné VBD až se
16 využitelnými břity, Walter – frézy Walter Blaxx Heptagon, osazené novými VBD jakosti Tiger.Tec®Gold se 14 využitelnými břity nebo ZCC Cutting Tools – rovinné frézy řady FMA. Pro měkký řez jsou určeny frézy osazené jednostrannými VBD s extrémně pozitivní geometrií – Boehlerit ETAtec-45P, Iscar HeliDoRound H606 Line, frézy Walter M4003 a další.
Pokolm Frästechnik nabízí frézy Spinworx®, které charakterizují otáčející se kruhové destičky. Jejich upnutí zaručuje rovnoměrné opotřebení celého břitu a eliminaci ruční práce, jinak nutné k přestavování běžných kruhových VBD. Frézy pro práci s vysokými posuvy má ve svém programu většina výrobců. Zahrnují nejen kotoučové a nástrčné frézy, ale i stopkové nástroje monolitní nebo osazené VBD. Nabízejí se i jako výměnné hlavičky k modulárním nástrojovým systémům. Frézy do rohu jsou pro docílení měkkého řezu a lepší ekonomiku osazovány jednostrannými nebo oboustrannými trojúhelníkovými VBD s vysoce pozitivní geometrií. Příkladem jsou frézy do rohu Iscar HeliIQMill 390 Line nebo frézy HeliDo 690 Line s oboustrannými pozitivními VBD s celkem šesti břity (obr. 4), Tungaloy TungTri a další. Na trhu jsou i frézy do rohu s jednostrannými čtvercovými VBD (WNT systém 4910) nebo osazené čtyřbřitými tangenciálními oboustrannými VBD s vysoce pozitivní geometrií (Mitsubishi Materials VPX200/300).
Frézy osazené PKD řeznými elementy v axiálně seřiditelných kazetách nebo pájenými, určené pro výkonné HPC/HSC přesné opracování lehkých slitin, dosahují extrémních výkonů. Fréza Lach Diamant „dia-blue-power“ dosahuje 60% úspory času oproti konvenčním nástrojům. Pracuje s řeznou rychlostí až
6 000 m/min, posuvem až 30 000 mm/min a max. hloubkou řezu 5 mm. Dodává se v průměrech 125–400 mm, přičemž největší má po obvodu 50 kazet. Podobné jsou frézy Mapal řady „PowerMill-Blue“ (obr. 5).
Pro zvýšení výkonu vybavuje nástroje s PKD firma Lach Diamant přívodem chladicí kapaliny otvorem v připájeném PCD plátku (funkce Cool Injection- Plus). Nástroj se 16 zuby pracuje posuvem do 40 000 mm/min při max. hloubce řezu 8 mm – možná úspora času činí 50 % i více. Fréza Komet JEL®ECO ø100 mm s tělem aditivně zhotoveným má po obvodu 32 pájených PCD plátků a díky vysokému posuvu, umožněnému počtem plátků, vykazuje 100% zvýšení produktivity. Obdobné nástroje, frézy rovinné i pro práci do rohu osazené PKD břity nabízí firma Becker Diamant. Paul Horn nabízí pro frézy DA32 nové VBD, opatřené CVD tlustým dia povlakem.
NÁSTROJE PRO ZHOTOVOVÁNÍ OTVORŮ
Monolitní vrtáky
Mikrovrtáky i mikrofrézy jsou vybaveny jednotnou stopkou ø 3 mm a běžně se nabízejí
od ø 0,1 mm. Pozoruhodný je systém chlazení mikronástrojů, kde chladicí kanálky ústí z přechodového kuželu stopky přímo do pracovní zóny nástroje (Mikron Tool SA). Vysoceproduktivní vrtáky dosahují zvýšení posuvu a zlepšení řezné geometrie až o 50 %, díky koncepci se třemi břity (obr. 6); přívod chladicí kapaliny vnitřními kanálky je samozřejmostí. Pro vybrané aplikace se pro zvýšení dodávky používá trigon profil u spirálových vrtáků (Gühring, MMC Hartmetall GmbH aj.) nebo profil ledviny u nástrojů pro hluboké vrtání. Až 75% úsporu času nabízejí nové PKD vrtáky typu PS společnosti Lach Diamant.
Vrtáky osazené VBD nebo vyměnitelnými hlavičkami
Vrták Tungaloy TungSix-Drill je osazen oboustrannými trojúhelníkovým VBD s celkem šesti břity. Jejich řezná geometrie se zesíleným břitem umožňuje, aby v jedné poloze byly montovány jako středové a po otočení jako obvodové. Pro moderní modulární vrták Iscar SumoChamp IQ se rozšiřuje soubor vyměnitelných hlaviček o typ HCP-IQ (obr. 7), které mají novou řeznou geometrii s vynikajícími samostředicími vlastnostmi, eliminujícími nutnost navrtávání.
Ing. Petr Borovan, Hannover
