Další nástroje v nabídce WNT

Jsou výrobci a dodavatelé nářadí, kteří k uvedení novinek ze své nabídky využívají některý významný veletrh – v letošním roce se přímo nabízí EMO Hannover. Globálně působící skupina WNT, kterou v České republice zastupuje WNT Česká republika,
s. r. o., se sídlem ve Velkém Meziříčí, k nim nepatří a svoji nabídku rozšiřuje průběžně.

Uživatelé nástrojů WNT a další potenciální zájemci jsou tak bez odkladu informováni o novinkách, které jim pomohou řešit jejich výrobní problémy a lépe obstát v každodenní tvrdé soutěži s konkurencí. Některé z novinek, nedávno uvedených na trh, budou v tomto článku představeny blíže.

NOVINKY PRO SOUSTRUŽNICKÉ APLIKACE

Stále širší používání lehkých slitin a jejich pronikání do dalších oblastí si vyžaduje adekvátní opatření i na straně výroby, i zde platí trvalý tlak na zvyšování produktivity řezného procesu. WNT proto rozšiřuje řadu diamantových vyměnitelných destiček pro soustružení neželezných kovů, vybavených utvařeči pro superjemné, jemné a střední obrábění (obr. 1), o nový typ s utvařečem CB-3, vyvinutým pro hrubovací operace (obr. 2). Tvar břitu a utvařeče třísek, zhotovený 3D laserovou ablací, dovolí optimálně kombinovat vysoké řezné rychlosti a poměr posuv/hloubka řezu, výrazně zvyšuje maximální možný odběr materiálu za jednotku času a usnadňuje obrábění houževnatých Al slitin. K vysoké užitné hodnotě nových nástrojů dále přispívá řezný materiál s extra vysokým podílem diamantu, zlepšený odvod tepla a zlepšení provozní spolehlivosti díky přesné geometrii břitu. Nový utvařeč je k dispozici na čtvercových VBD typu SCGT, na trojúhelníkových TCGT a kosočtvercových CCGT, DCGT a VCGT s úhlem špičky 80°, 55° a 35°.

NOVINKY PRO TECHNOLOGIE FRÉZOVÁNÍ

Soubor stopkových monolitních tvrdokovových fréz (obr. 3), dodávaný společností WNT, byl rozšířen o řadu nových typů, vyráběných jednak v produktové řadě WNT Mastertool Performance s nástroji koncipovanými pro speciální případy použití, se zvlášť vysokým výkonem a určené pro uživatele kladoucí vysoké nároky na procesní výkon nástroje a jednak v kategorii WNT Mastertool Standard, která zahrnuje nástroje pro výkonné a spolehlivé zajištění běžných frézovacích operací.
V rámci řady WNT Mastertool Performance se dodávají stopkové frézy CircularLine CCR-UNI pro trochoidní frézování ocele a litin. UNI geometrie nabízí okrajové použití i do nerezavějících ocelí a žárupevných slitin. Fréza CircularLine CCR-AL je určena pro obrábění hliníkových slitin a neželezných kovů. Frézy jsou schopny obrábět bokem do hloubky 3×D nebo 4×D a z toho důvodu jsou vybaveny účinnými lamači třísky, spolehlivě zajišťujícími jejich bezproblémový odchod. Pro obrábění materiálů s tvrdostí do 65 HRC byl rozšířen sortiment stopkových, rádiusových a toroidních fréz a mikrofréz rodiny BlueLine. Průměry stopkových a rádiusových mikrofréz začínají již od ø 0,2 mm.
V rámci řady WNT Mastertool Standard byla rozšířena produktová paleta rodiny stopkových a rádiusových HPC fréz navržených pro vysoce produktivní frézování a přidána skupina nástrojů s geometrií pro dokončovací operace.

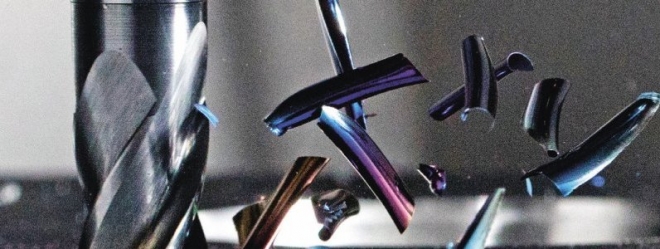

Novou zanořovací frézu MonsterMill PCR-UNI (obr. 4) charakterizuje nová, patentovaná řezná geometrie s patentovaným středicím hrotem pro vyšší přesnost. Nová geometrie jádra nástroje zajišťuje lom třísky při zanořování nástroje, zamezuje vzniku dlouhých třísek a zaručuje tak optimální odvádění třísek při zanořování a rampování. Další výhodou je maximálně tichý chod při frézování v režimu HPC, možnost použít vysoké posuvy díky čtyřem břitům a možnost výhodného provedení zaoblení hrany při vytváření drážky pro pero. Z uvedených důvodů je fréza vhodná pro univerzální použití, pro produktivní provádění zanořovacích operací, frézování po rampě až 45°, vrtání až do hloubky 1×D a předfrézování vodicího otvoru pro vstup vrtáku do šikmé plochy.

NOVINKY PRO VRTACÍ APLIKACE

Mezeru mezi vrtáky zhotovenými z rychlořezné oceli a monolitními tvrdokovovým vrtáky vyplňují vrtáky typu HSS-E-PM UNI, zhotovené metodou práškové metalurgie (obr. 5). Jsou primárně vhodné pro obrábění ocelí a litin o střední pevnosti vč. houževnatých materiálů, vyznačují se vysokou stabilitou řezné hrany, univerzálním PVD řezným povlakem na bázi TiN a uživateli poskytují vyšší provozní spolehlivost a maximální odolnost proti otěru a teplotním vlivům. Dodávají se v provedení krátké a extra krátké pro hloubky otvoru do 5×D, resp. do 3×D; v obou případech v průměrech od 1 do 14 mm.

UPÍNAČE NÁSTROJŮ

Vyšší procesní spolehlivost a prodloužení životnosti nástroje díky stabilnějšímu rozhraní vřeteno stroje – držák nástroje nabízejí upínače typu BT-FC, disponující dvojitým kontaktem. Kontakt mezi držákem a vřetenem se uskutečňuje nejen na povrchu upínacího kužele, ale i na přírubě (obr. 6). Přesně zhotovený kužel i příruba upínače dovolují v neupnutém stavu dodržet mezeru mezi přírubou upínače a čelem vřetena v rozsahu cca 20 μm. Tahem upínací tyče během upínání dochází k pružné deformaci dutiny vřetena, dokonalému zatažení kužele upínače do vřetena a k vzájemnému kontaktu čelních ploch vřetena a upínače. Tento dodatečný kontakt zlepšuje stabilitu a odolnost proti účinku radiálních sil, vznikajících při obrábění, zvyšuje odolnost proti vibracím a eliminuje nežádoucí pohyby nástroje v ose Z v důsledku deformace dutiny vřetena vlivem odstředivých sil při vysokých otáčkách, které mohou dosahovat až 0,03 mm. Upínače BT-FC se dodávají v provedení s přesným kleštinovým upínacím pouzdrem ER, jako upínače tepelně smrštitelné nebo hydraulické, v provedení pro upínání nástrojů s válcovou stopkou Weldon nebo jako upínače nástrčných fréz s příčnou drážkou. Podmínkou účinného využití všech předností, které systém BT-FC nabízí, je však jeho nasazení na obráběcím stroji s broušeným čelem vřetena.
Za zmínku stojí i nový vysokotlaký hydraulický upínač se štíhlým provedením 3° pro práci v hlubokých dutinách. Tvarově odpovídá štíhlému tepelnému upínači a tak uživatelé, kteří nevlastní zařízení pro ohřev tepelných upínačů, mají nyní k dispozici hydraulický upínač, který navíc nabízí další výhody, zejména vyšší provozní spolehlivost. Štíhlé provedení upínací části bylo dosaženo tím, že bylo upuštěno od koncepce pájeného vnitřního pouzdra a celá upínací část je zhotovena jako jeden celek. To znamená především vyšší upínací síly a delší životnost upínače.

POMOC UŽIVATELŮM

Již vícekrát bylo řečeno, že moderní výkonné řezné nástroje nepřinesou uživateli očekávané přínosy, pokud nejsou nasazeny v souladu s předepsanými podmínkami, což platí v plné míře i pro nástroje WNT. Společnost WNT Česká republika si je toho vědoma, a proto pořádá pro své zákazníky a další potenciální uživatele nástrojů WNT řadu odborných seminářů, určených pro technology a obráběče. Ve druhém pololetí letošního roku je nabízeno šest seminářů, které jsou věnovány frézování stopkovými frézami, frézování frézami s VBD a technologii obrábění na CNC soustruzích. Mimo to mohou zákazníci využít návštěvu servisních techniků WNT a využít jejich zkušenosti při výběru nástroje a volbě optimální strategie obrábění a o aktuálních trendech v obrábění jsou zájemci pravidelně informováni na stránkách odborných publikací WNT.
.
