Ruční odstraňování otřepů, formy s nerovnoměrnou uzavírací silou, nepozorované kolísání šarží — zcela běžná každodenní realita při zpracování tekutého silikonového kaučuku (LSR — liquid silicone rubber). Na veletrhu Fakuma 2026 však společnost ENGEL ukáže, že to jde i jinak: stroj Victory Electric 1565/220 bude přímo na místě vyrábět vysoce přesné těsnění z LSR — bez otřepů, použitelné přímo ze stroje, tedy zcela bez dodatečné úpravy. Výsledkem je méně zmetků a více času na to, na čem opravdu záleží.
Pro mnoho zpracovatelů LSR patří dodatečné úpravy ke každodenní praxi — zejména u velkých dílů a odpovídajících forem, u nichž se tolerance pohybují v řádu mikrometrů. Nerovnoměrný nárůst uzavírací síly vede ke vzniku otřepů, kolísání viskozity pak ke ztrátám kvality a prostojům. Na veletrhu Fakuma 2026 představí společnost ENGEL alternativu: stroj Victory Electric 1565/220 bude naživo vyrábět vysoce přesné těsnění z LSR pro součást střídače.
Zpracování LSR ve velkém formátu

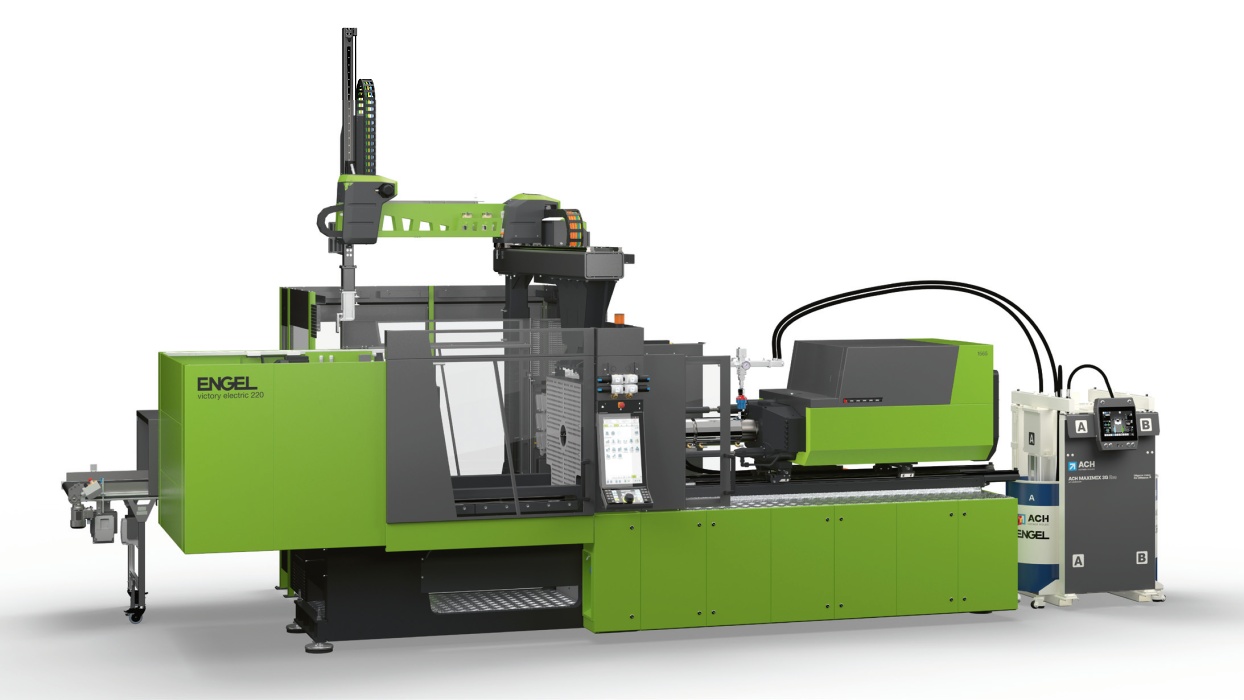

Představovaný stroj Victory Electric 1565/220 je elektrickým vstřikovacím strojem bez vodicích sloupků s uzavírací silou 2 200 kN a se vstřikovací jednotkou řady 1565 určeným pro velké objemy vstřiku. Poprvé byl představen na veletrhu K 2025 s aplikací v oblasti termoplastů a nyní na veletrhu Fakuma prokazuje svou vhodnost pro zpracování LSR.
Přesnost díky rovnoběžnosti desek

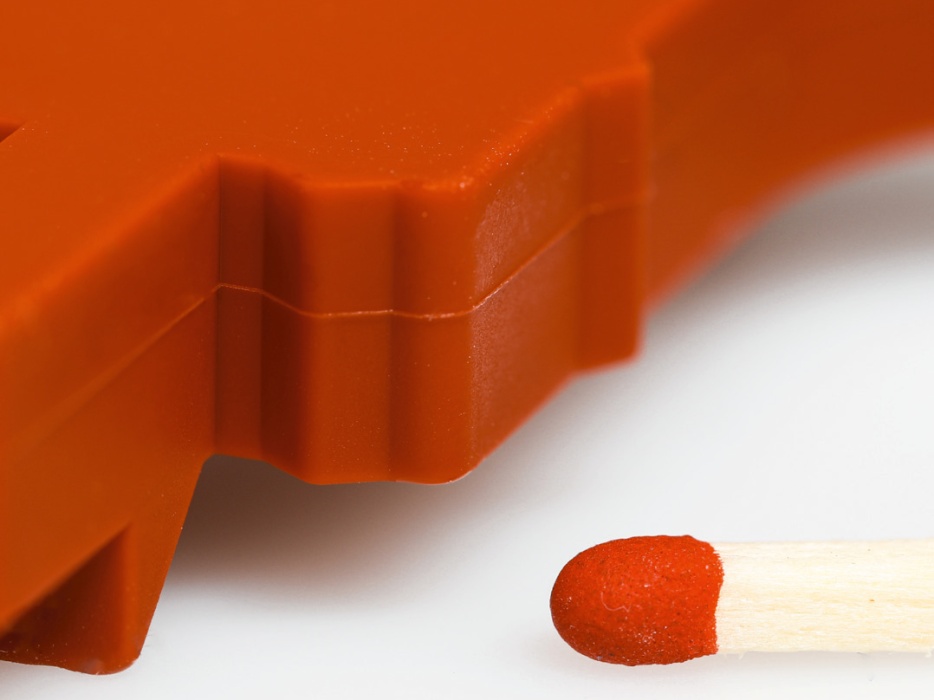

Rozhodující výhodou bezsloupkové konstrukce je téměř 100% rovnoběžnost desek: uzavírací síla není vyvíjena bodově, ale rovnoměrně po celé ploše formy. Forma tak zůstává během celého vstřikování absolutně těsná — což je u LSR s nízkou viskozitou rozhodující. Takový materiál totiž okamžitě využije i nejmenší mezery, což standardně vede k tvorbě otřepů. Výsledkem bezsloupkového řešení ENGEL je ale díl s ostrými konturami a s přesnými rozměry, který je přímo ze stroje připraven k dalšímu zpracování — bez jakýchkoliv dodatečných úprav.
Konstrukce bez sloupků navíc vytváří prostor pro další procesní kroky na co nejmenší výrobní ploše. Pro zpracovatele, výrobce forem a konečné zákazníky to znamená:
- méně zmetků a dodatečných úprav díky dílům bez otřepů přímo ze stroje,
- vyšší spolehlivost procesu u funkčně důležitých dílů a dílů podléhajících dokumentační povinnosti,
- všechny osvědčené výhody systému Victory, tedy snadný přístup a jednoduchou údržbu, lze využít i pro LSR.
Vystavený exponát: těsnění s požadavkem na nulovou chybovost

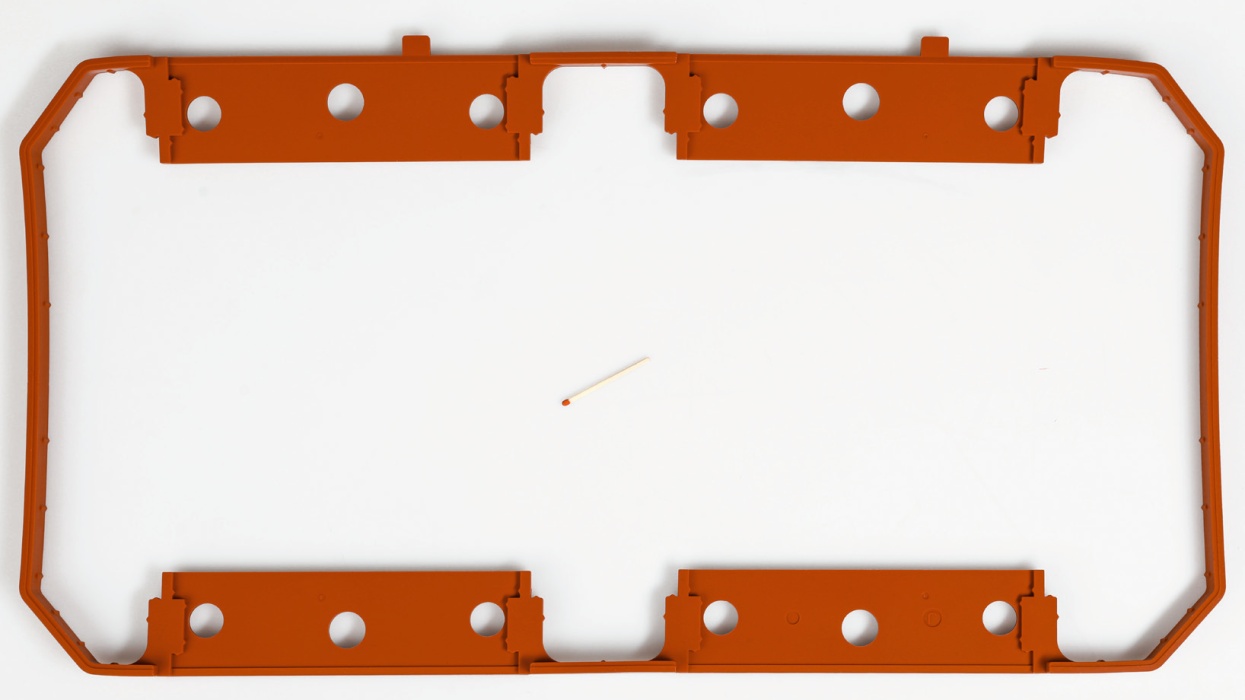

Na veletržním stánku bude vznikat těsnění z LSR o rozměrech 484 × 202 × 29 mm, s dobou cyklu přibližně 70 s, určené pro součást střídače. Jeho úkolem je spolehlivě utěsnit citlivou elektroniku proti vlhkosti. Výzva spočívá v rozměrové přesnosti: tolerance obrysů se pohybují v řádu setin milimetru — což je na elastomerový díl neobvykle úzké rozpětí. Forma proto musí dodržovat tolerance v řádu tisícin milimetru. Zpracovává se dvousložkový materiál LSR typu Shin-Etsu KEG 2003H-50 A/B.
Náročný materiál, snadné zpracování
Partner v oblasti výroby forem, společnost ACH Solution, dodává formu s technologií ServoShot přizpůsobenou specifickým požadavkům tekutého silikonu: velmi dobré odvzdušnění s vakuovou podporou, nejvyšší přesnost tvaru a těsnost, jakož i povrch dutin přizpůsobený materiálu, aby se zabránilo ulpívání. Vyjímání ještě horkého dílu zajišťuje robot ENGEL Viper 40 se speciálním nástrojem End-of-Arm-Tooling od společnosti ACH — plně automaticky a bez poškození.
Alarm místo výpadku — ve standardní výbavě
Dalším prvkem zajišťujícím vysokou bezpečnost procesu je integrovaný systém včasného varování: sériově dodávané monitorování přívodního tlaku dávkovacího zařízení (pressure transducer). Důvodem je, že kolísání viskozity nebo šarží materiálu často vedou k tomu, že obsluha musí ručně zvyšovat tlak dávkovacího zařízení, v nejhorším případě až do zastavení zařízení. Systém monitorování tlaku ENGEL ovšem spustí alarm již při 50 barech a umožňuje tak preventivní zásah. Jde tedy o skutečný „profit saver“ pro běžnou výrobu.
Doplňuje jej systém iQ weight control, osvědčený systém iQ od společnosti ENGEL sloužící ke snížení kolísání viskozity a množství zmetků.
Všichni, kdo si chtějí na vlastní oči prohlédnout kombinaci přesnosti, rovnoběžnosti desek a procesní spolehlivosti této aplikace LSR, jsou srdečně zváni na stánek společnosti ENGEL: navštivte nás na veletrhu Fakuma v hale A5, stánek 5203.
