Na tradičních zákaznických dnech 18.–19. dubna vám CNC invest, s. r. o., představí úplnou novinku od firmy Citizen Machinery, a to stroj Cincom D25-VIII se dvěma vertikálními nástrojovými aparáty a vodicím pouzdrem. Tato koncepce stroje přináší velmi krátký výrobní čas při vysoké produktivitě a z toho plynoucí nízké náklady na vyráběný díl. A protože v naší republice existují velmi šikovné firmy se šikovnými technology, kteří dokážou maximálně využít ohromný potenciál tohoto stroje, tak i proto se může společnost CNC invest chlubit prvním prodaným strojem v celé Evropě.
STROJ CINCOM D25-VIII

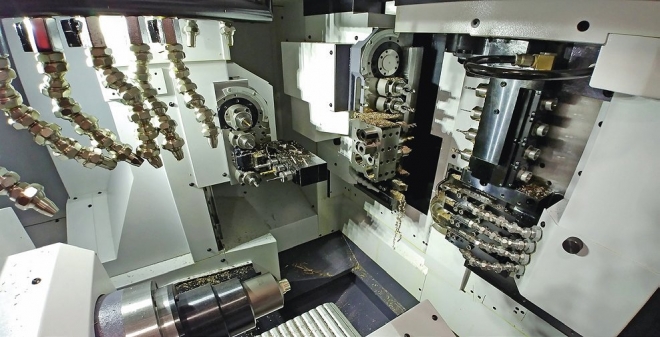

Cincom D25-VIII, nová vlajková loď značky CITIZEN, posouvá možnosti v obrábění na dlouhotočných automatech. Zajišťuje vysokou produktivitu i plnohodnotné pětiosé obrábění pro komplexní obrábění tvarově složitých součástí. Nejvyspělejší konstrukce si též vyžaduje nejmodernější řídicí systém, a proto na stroji najdeme nový řídicí systém Mitsubishi M850W s plně dotykovým 15″ displejem a velmi tenkým panelem s možností uživatelských obrazovek a uživatelských kláves navržený pro intuitivní ovládání jako na chytrých telefonech. Tento nový systém též posouvá hranici uživatelského komfortu, s kterým se již zákazníci CITIZEN strojů vybavených systémem Mitsubishi v minulosti seznámili. Na řídicí systém jsou kladeny velké nároky, protože se jedná o tříkanálový stroj, který umožňuje obrábění třemi nástroji současně, čímž je zajištěna velmi vysoká produktivita a velký úběr materiálu při zaručené přesnosti. Stroj v konfiguraci D25-VIII disponuje i B-osou, což celkově obnáší 10 řízených os a až 59 osazených nástrojů na stroji. Stroj je vybaven i nezávislým úhlovým držákem na rotační nástroje na protivřeteno. Výrobce též zvýšil výkon vřeten a otáčky obou vřeten dosahují až 10 000 rpm. Též poháněné nástroje oproti předchozím modelům mají zvýšené otáčky až na 9 000 rpm.
Samozřejmostí je, stejně jako u ostatních strojů CITIZEN, provedení s vodicím pouzdrem a případná rychlá přestavba na variantu „krátkotoče“ bez vodicího pouzdra obsluhou stroje do 30 min. Celkovou produktivitu stroje již kromě dříve zmíněných zvýšených výkonů motorů a rychlostí pojezdů dále také podporuje funkce rychlé kontroly programu pro vyšší komfort obsluhy a samozřejmostí u strojů CITIZEN je odladění prvního dílu pomocí ručního kolečka, kdy rychlostí otáčení si obsluha určuje rychlost posuvů nástrojů a při očekávané kolizi je možnost i několika kroků zpět a tím odjetí nástroje z řezu. Pro jednodušší odladění komplikovaných součástí je užitečný i nástroj protikolizní ochrana, upravující se podle použitých nástrojových aparátů na stroji.
Stroj je z hlediska teplotní stability vybaven i teplotními čidly, která umožňují korekce tepelné roztažnosti, dále tomu napomáhá nové uspořádání stroje. Obecně další požadavek pro dosažení vysoké a stálé přesnosti při obrábění je kvalitní a robustní lože. Pro zajímavost: stroj D25 je podobné velikosti jako stroj M32, ale lože na stroj D25 je těžší a ještě víc stabilní než pro stroj M32. Dále je nový stroj D25 vybaven kuličkovými šrouby o průměru 25 mm pro výkonnostní obrábění. Díky své masivní konstrukci a velkému vnitřnímu prostoru s velkými dveřmi umožňuje obsluze příjemné seřizování stroje.
TRENDY VE VÝVOJI CNC DLOUHOTOČNÝCH AUTOMATŮ
Firma Citizen Machinery již dlouhodobě udává trend ve vývoji CNC dlouhotočných automatů. Jako příklad můžeme uvést LASER technologii používanou na strojích Cincom, který posouvá možnosti obrábění až do kategorie mikroobrábění, kde klasické třískové technologie již končí nebo nejsou tak efektivní. Pomocí laserové technologie mohou stroje Cincom L20 provádět řez o min. šířce 50 μm a vrtat otvor o min. průměru 50 μm při vysokých řezných rychlostech s vysokou efektivitou pro zákazníka. Z toho vyplývá velmi vysoká přesnost obrábění bez deformačních sil, neopotřebování klasických řezných nástrojů, obrábění malých součástí. Další nespornou výhodou pro zákazníka je, že stroj Citizen s integrovaným laserem šetří místo, namísto dvou strojů máte stroj jen jeden. Z toho též vyplývá finanční úspora za nákup pouze jednoho stroje, nižší požadavky na nové řezné nástroje a velmi vysoká produktivita, až 10× rychlejší než konvenční obrábění. Díky kompletnímu obrábění na jednom stroji na jedno upnutí se zvyšuje celková dosahovaná přesnost obrobku.
Další představitel stroje na vysokou produktivitu, přesnost a zkracování výrobních časů je stroj MC20, který je postaven na velmi velké série. Tento stroj se pyšní třemi vřeteny, deseti řízenými osami a velkou variabilitou práce s polotovarem i obrobky. Může pracovat v lince propojený manipulátory nebo i s podavači tyčí. Díky velké variabilitě a třem vřetenům se daří co nejvíce optimalizovat rozložení práce na jednotlivých vřetenech bez prodlev.
TECHNIKA PŘERUŠOVANÉHO ŘEZU
Citizen Machinery se poslední pár let stále více vzdaluje svým konkurentům jak technologickou vyspělostí, tak i výší prodejů. Celosvětově je již několikátý rok CITIZEN jedničkou na trhu! Hodně tomuto stavu samozřejmě pomohl úspěšný vývoj a pak také velký zájem zákazníků o technologií LFV – Low Frequency Vibration Cutting. Jedná se o technologii, která využívá principu „air-cutting“, česky řečeno přerušovaného řezu. Další efekt je zlepšení kvality povrchu, prodloužení životnosti nástrojů, velmi efektivní hluboké vrtání bez nutnosti použití vysokotlaku, ale především zvýšení produktivity a tím pádem zisku. LFV technologii ocenili zákazníci pracující s plasty, mědí, titanem, nerezem, inconelem a dalšími materiály, který mají velmi špatnou lámavost třísky.
Společnost CNC-invest se vždy snaží předvést „horké“ novinky, a proto stejně jako nyní představuje stroj D25-VIII , tak před dvěma lety představila stroj L220-VIII LFV. Za zmínku též stojí například dodání stroje YA SDA (top výrobce v oblasti ultrapřesného frézování) tuzemskému výrobci TOS Varnsdorf. Více se o všech novinkách dozvíte na předváděcích dnech.
