Po minulá tři vydání Technického týdeníku jsme se věnovali v rámci konaných významných akcí především Mezinárodnímu strojírenskému veletrhu v Brně a veletrhu EMO v Hannoveru, proto nám nezbylo dost prostoru pro reportáž z akce, která byla sice menší svým rozsahem, nikoliv však atraktivitou programu a vystavených, respektive předváděných exponátů. To nejzajímavější z World of machining proto přinášíme v následujícím článku.
Koncem září loňského roku 2024 se díky spolupráci renomovaného dovozce soustružnických automatů Citizen a dalších špičkových strojů, společnosti CNC invest a Výstaviště Kroměříž konala výstava World of machining — Svět obrábění. Zvolený formát akce poskytl příležitost levně prezentovat svoji nabídku 40 subjektům, které se zabývají dodávkami řezných nástrojů i souvisejících produktů a služeb určených pro obrábění kovů.
O životaschopnosti zvoleného formátu přesvědčil 2. ročník této výstavy, která se pod taktovkou CNC invest konala na výstavišti v Kroměříži ve dnech 9.—11. září t. r. a navazovala na úspěch výstavy loňské. Své produkty a služby zde tentokrát nabízelo na 60 vystavovatelů, což oproti prvému ročníku představuje 50% nárůst. Výrazně se rozrostla nabídka systémů automatizace, které mohou být snadno integrovány ke stávajícím strojům a pracovištím.
Potvrdil se tak rostoucí zájem vystavovatelů i odborné veřejnosti o akce podobného typu, a to navzdory načasování do doby předcházející veletrhům EMO 2025 v Hannoveru a MSV v Brně, kdy mají firmy z oblasti strojírenství plné ruce práce s přípravami svých stánků a prezentací.
Akce plně využila krytou výstavní plochu dvou pavilónů s celkovou rozlohou 2 000 m2 a pro související odborný program organizátoři využili i venkovní krytou plochu sousedící s výstavními pavilóny. Se zvýšenou účastí vystavovatelů korespondoval i větší zájem odborných návštěvníků, mezi nimiž nechyběly ani skupiny studentů škol odpovídající specializace.
Nabízí se logicky i otázka, zda lze pro příští ročník zajistit další kryté prostory tak, aby bylo možno vyjít vstříc dalšímu růstu zájmu vystavovatelů a návštěvníků.
Vybrané obráběcí stroje prezentované v Kroměříži
Vzhledem k charakteru výstavní plochy nebyla akce primárně určena k prezentaci reálných strojů. Výjimku tvořilo 13 obráběcích strojů z nabídky organizátora výstavy a několik menších strojů či příslušenství dalších výrobců, zejména komponent pro automatizaci manipulace s obrobky.

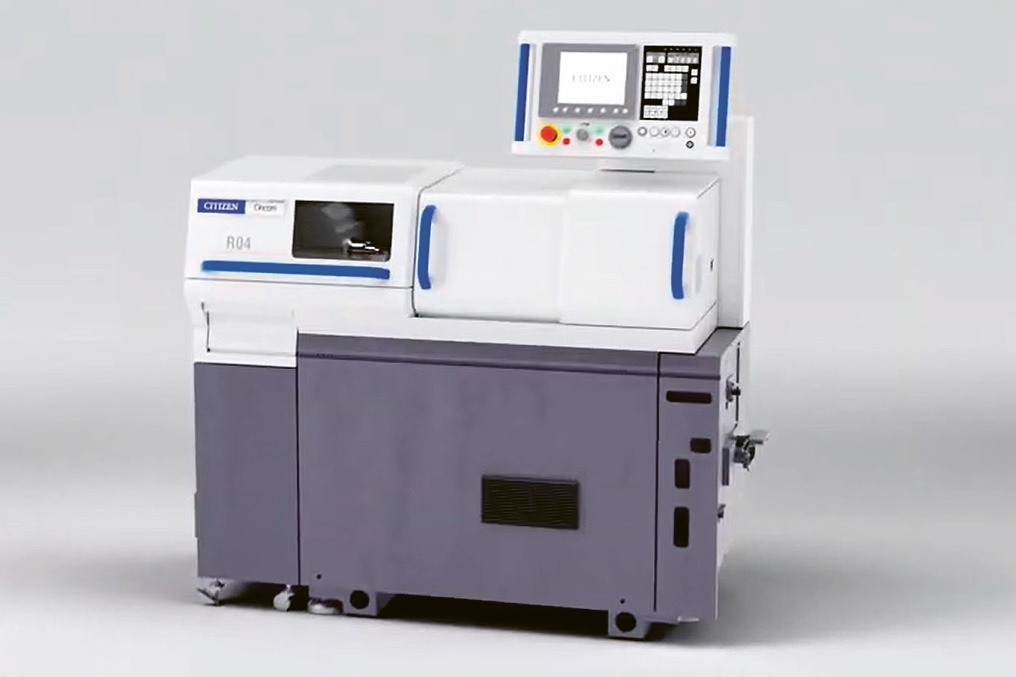

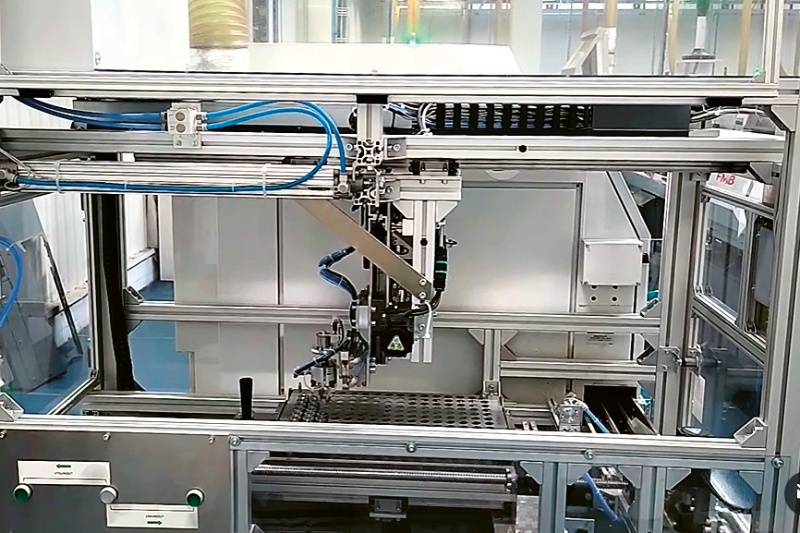

Mezi vystavovanými stroji ze sortimentu dováženého firmou CNC invest můžeme vyzdvihnout zejména soustružnické automaty Citizen Cincom L32-1M12 ATC LVF (vybavený automatickým měničem nástrojů a funkcí dělení dlouhých třísek), L20E-2M8 Laser (s integrovaným laserem pro opracování miniaturních struktur), L32-1M10 LFV (s integrovanou robotickou buňkou Manipex pro orientované zakládání výrobků, kterou navrhla a vyrobila společnost CNC invest) či kompaktní soustružnický automat Citizen Cincom R04-5F6 určený pro opracování dílců do ø 4 mm. Ten charakterizují lineární motory a keramická ložiska vřetena pro udržení trvalé přesnosti.
Z nabídky výkonných soustruhů Citizen Miyano si zasluhují pozornost stroje ANX-42SYY (s protivřetenem a dvěma revolverovými hlavami s osou Y a celkem 24 poháněnými nástroji), BNE-65MYY (s protivřetenem, dvěma revolverovými hlavami a schopností simultánně obrábět až třemi nástroji v řezu) či kompaktní precizní CNC soustruh GN-3200W (s nástrojovou lištou, osazený vysokorychlostním portálovým zakladačem obrobků).
Nabídku strojů doplňovaly brazilské mechatronické soustruhy Romi a tříosá vertikální CNC frézka Romi D800.

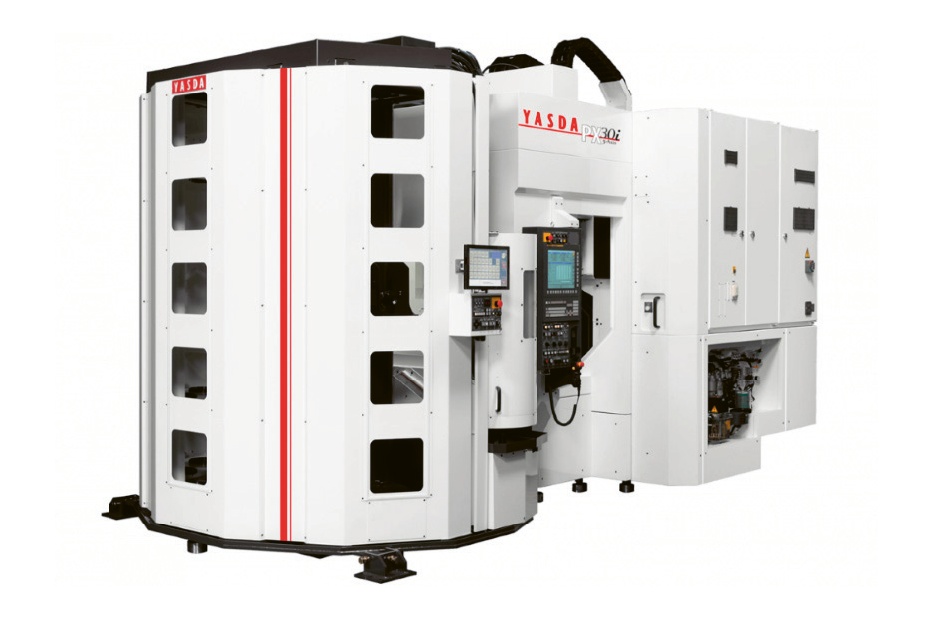

Skutečnou lahůdku však představovala novinka — vysoce přesné pětiosé obráběcí centrum Yasda PX30i, které je díky stabilní a tuhé portálové koncepci vhodné i pro obrábění kalených materiálů. Je určeno pro velký objem výroby ve velkém mixu dávek. Charakterizují jej pojezdy X/Y- /Z = 680/400/500 mm, osa B v rozsahu −125°—+ 65°, osa C s rozsahem 360°, vysokorychlostní rotační osy s přímým pohonem a možnost obrábění polotovaru až do ø 415 a délky 375 mm. Předepnuté vřeteno typu SA-400 s upínacím rozhraním BT40 (opce HSK-A63) zvládá rychlosti v rozsahu 100—20 000 ot/min a disponuje výkonem 15/18,5 kW. Vysokou přesnost stroje podporují ručně zaškrabávané vodicí plochy lineárních os a optická zpětná vazba s pravítkem pro přesné polohování. Pro zajištění dlouhodobého bezobslužného provozu má automatický výměník nástrojů kapacitu 323 míst (opčně 515) a integrovaný systém zakládání palet.
Opracování a čištění povrchů
Firma Advantage-FL zastupuje na českém trhu výrobky a technologie německé firmy OTEC určené k dokonalému a produktivnímu opracování povrchu na vnějších plochách dílce nebo v jeho nepřístupných dutinách a k vytváření definovaných zaoblení. Manuální nebo automatická zařízení řady OTEC DF pro vlečné omílání nebo řady SF pro omílání proudové realizují procesy odjehlování, vyhlazování a leštění opracovávaného dílce, který je zanořen do vhodného média v procesní nádobě, kde dochází k relativnímu pohybu povrchu dílce vůči brusnému médiu. Lze opracovávat ocel, tvrdokov, PCD, CBN či keramiku a dosahovaná drsnost Ra může být i lepší než 0,03 μm. Proces se využívá zejména k optimalizaci řezných nástrojů z hlediska kvality a životnosti. Zařízení OTEC řady CF+EF kombinují mechanické opracování a elektrofinišování. Dosahované hodnoty Ra činí až 0,01 mm.
Firma Hoffmann Quatitätswerkzeuge CZ se sídlem v Ejpovicích nabízela omílací stroje Garant GMT35, GMT2, OOP a ultrazvukové čističky pro vibrační omílání drobných dílců ve velkém množství včetně návrhu optimální technologie.
Roboty a chapače
Společnost Schunk představila široký sortiment pneumatických, mechatronických, magnetických a adhezivních chapačů, specializovaných robotů, související modulární automatizační techniky, antikolizní senzoriky a dalších komponent, které umožňují dosažení cíle — bezpečného a kompletního obrobení dílce během jednoho upnutí.
TKK-HIG, výhradní dodavatel automatizačních systémů Erowa pro ČR se sídlem v Šumperku, prezentoval roboty a f lexibilní robotická řešení manipulace pro dílce o hmotnosti od 80 do 500 kg včetně úložných modulů a individuálně řešených chapačů.
Přesné řezné nástroje
Přesné řezné nástroje nabízela v Kroměříži řada vystavovatelů. Za zmínku stojí, že své výrobky prezentovaly malé firmy i zástupci velkých předních světových firem v tomto oboru, kteří přesto, že se poté účastnili MSV Brno i EMO 2025 a novinky světové odborné veřejnosti později představili teprve tam, považovali svoji přítomnost v Kroměříži za přínosnou. Sortiment prezentovaných nástrojů byl opravdu veliký; dále jsou proto uváděny pouze vybrané.
Ceratizit rozšiřuje rodinu fréz Maxi-Mill o vysokovýkonné frézy HFCD pro práci s vysokým posuvem, dodávané v provedení stopkovém šroubovacím i nástrčném, v průměrech 16—66 mm. Jsou osazeny až 10 oboustrannými břitovými destičkami typu XNeu s pozitivní geometrií a celkem čtyřmi využitelnými břity. Pro vysoký výkon jsou navrženy i nové hrubovací tangenciální frézy MaxiMill Tangent- 09, jejichž robustní konstrukce dovoluje až o 50% vyšší posuv/zub. Používají oboustranné vyměnitelné břitové destičky (VBD) typu LNHU s pozitivní geometrií a celkem čtyřmi využitelnými břity. Nestejné dělení zubů zde přispívá k práci s nižšími vibracemi.
DK Vision zastupuje na českém trhu firmy skupiny Baublies Group. Představila válečkovací nástroje pro vnější i vnitřní povrchy, nástroje s diamantovými hladicími hroty nebo nástroje pro axiální válcování závitů.

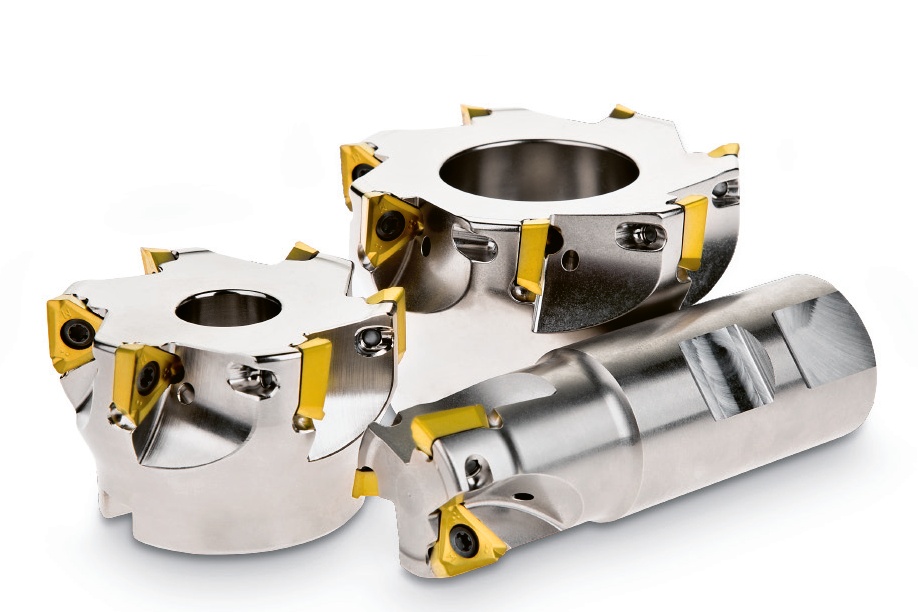

Dormer Pramet uvádí na trh nové nástroje, které „posouvají hranice“. Jedná se o novou povlakovanou řeznou jakost T5415 pro vysoce výkonné soustružení tvárné litiny, nabízející extrémní stabilitu a vysokou odolnost proti opotřebení i při vyšších řezných rychlostech, leštěné oboustranné zapichovací destičky GL pro zapichování neželezných materiálů nebo oboustranné kruhové destičky SRN, zajišťující hladký a stabilní proces i při náročných obráběcích úlohách. Nová je i rodina 90° fréz typu STD, osazená trojúhelníkovými VBD dovolujícími hloubku řezu až 11 mm.

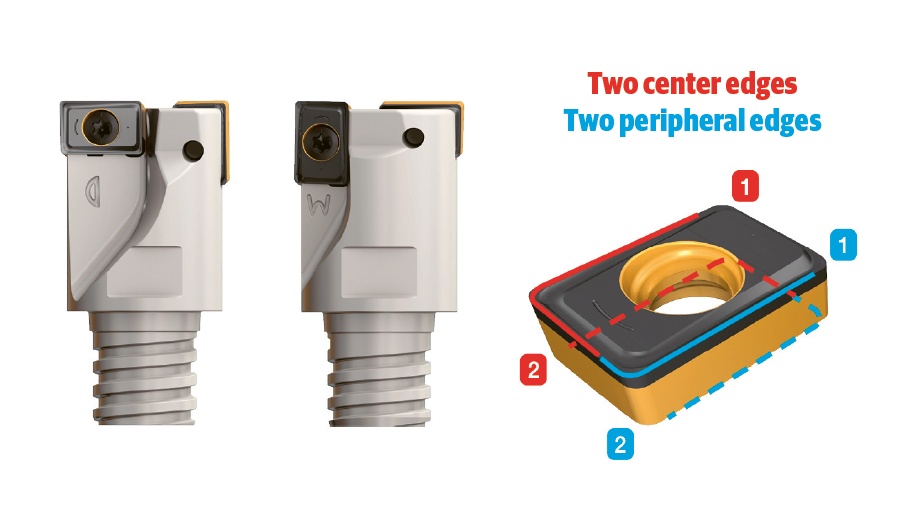

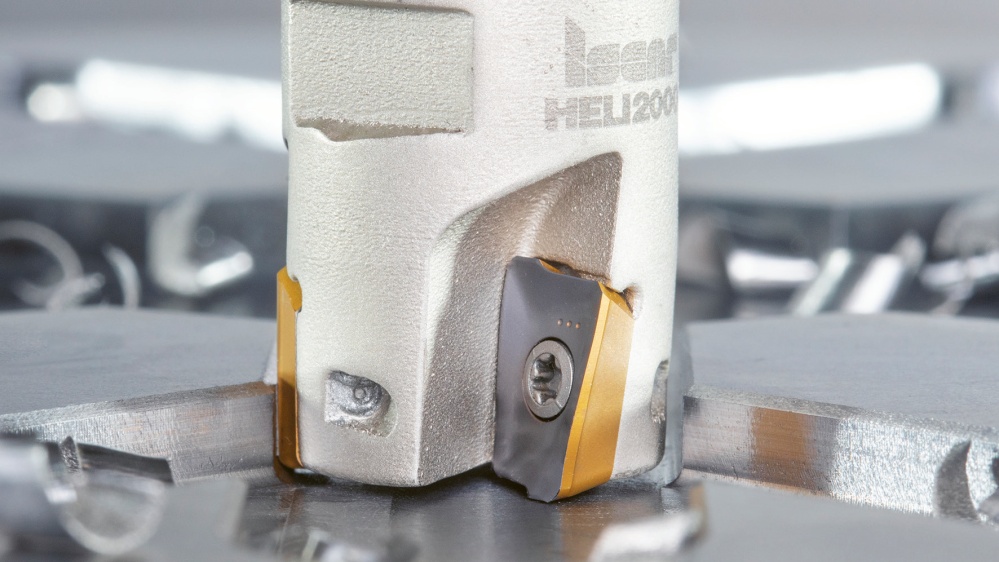

Společnost Iscar snad jako jediná představila několik svých nástrojů v chodu, neboť jimi byl osazen soustružnický automat Citizen Cincom M32-5M8. Těžiště nabídky nových nástrojů této firmy tvořily nástroje produktových řad LogiQuick. Zaujaly víceúčelové nástroje rodiny QuickDMill schopné vrtat i frézovat. Jsou osazeny novými obdélníkovými oboustrannými VBD, disponujícími dvěma vnějšími břity pro frézování a dvěma pro frézování. Další novinkou byly nové multifunkční vyměnitelné hlavice systému MultiMaster, určené rovněž pro vrtání a frézování. Nové jsou drážkovací frézy HeliSlot, osazené oboustrannými VBD, které disponují celkem čtyřmi pravými a čtyřmi levými břitovými hranami, VBD systému Mill4Feed pro práci s vysokými posuvy, stopkové frézy systému CerMill, používající jednostranné kruhové VBD z řezné keramiky, vysoce výkonné závitové frézy QuickMThread, osazené VBD a dodávané v průměru 20—42 mm, upínače QuickClamp pro nástroje s válcovou stopkou, které disponují vysokou upínací silou nebo Pico- 3Cut, vícebřité vnitřní celokarbidové mininože se třemi řeznými hranami, dodávané již od průměru 3,0 mm. K novinkám patří dále řada nových řezných jakostí pro opracování Ti slitin nebo pro kalenou ocel, nové keramické VBD typu CerMill pro obrábění vysokými rychlostmi. Zajímavá je rodina stopkových fréz SumoMill T290 s prodlouženou drážkou, nabízející větší možnosti při práci bokem nástroje. Pro soustružnické automaty švýcarského typu nabízí Iscar Quick- Swiss nový modulární upínací systém nástrojů pro protivřeteno.
MaxiTool, maďarská společnost se sídlem v Pécsi, představila rozsáhlý program držáků nástrojů pro revolverové soustruhy. Dodávány jsou s upínacím rozhraním BMT38 až BMT55.
Mitsubishi Materials uvádí vybrané novinky roku 2025, k nimž patří nová řezná jakost MC/MP 7100 pro obrábění nerez ocelí, nová řezná geometrie MC 6100 pro dokončovací práce s vysokým posuvem nebo vysoce výkonné vyvrtávací tyče z kalené oceli, určené k použití na soustružnických automatech švýcarského typu.
Pilana Karbid představila široký sortiment speciálně tvarovaných výkresových celotvrdokovových stopkových nástrojů pro frézování, drážkování a opracování otvorů. Jejich průměr počíná od 0,2 mm a maximální vyložení dosahuje až 350 mm. S cílem šetřit zdroje společnost také renovuje nástroje ze slinutého karbidu či HSS.

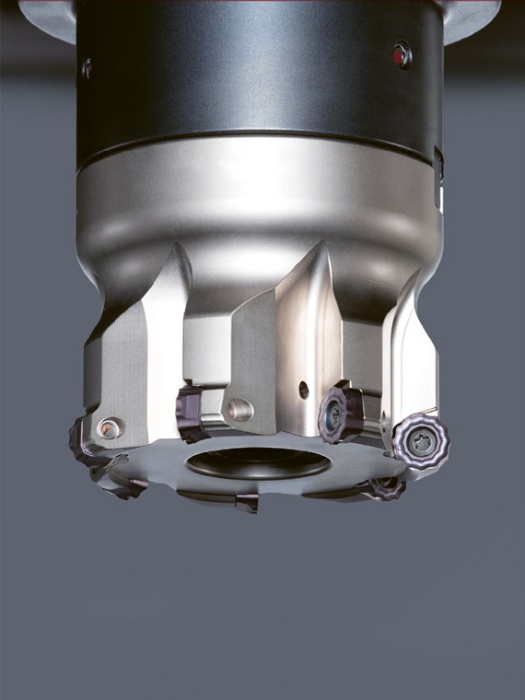

Tungaloy patří k firmám, jejichž rozsáhlé inovační aktivity nelze popsat pouhými několika novinkami. Jen v první polovině roku uvedla na trh řezné jakosti T6200 a AH6200 pro obrábění nerez ocelí, AH8015 pro žáruvzdorné oceli, CBN jakost BX4015 pro opracování sintrovaných slitin, CBN jakost BM05M pro vysokorychlostní obrábění kalené oceli (až 200 m/min) nebo nové kruhové jednostranné VBD RoundSplit s vlnovitým ostřím. Z nových nástrojů uváděných na trh společností Tungaloy během prvního čtvrtletí roku 2025 zmíníme nové vrtáky ø 8 mm Deep- TriMill pro hluboké vrtání, vyvrtávací tyče TungBoreMini dodávané od ø 7 mm, rozšíření nabídky vrtáků AddMeisterDrill o vrtáky s plochou špičkou, vysoce kvalitní HSS závitníky TungTap, nové rychlovyměnitelné hlavy/držáky systému ModuMiniTurn určeného pro soustružnické automaty švýcarského typu nebo rozšíření nabídky soustružnických držáků o další držáky TungTurnJet s cíleným přívodem chladiva.

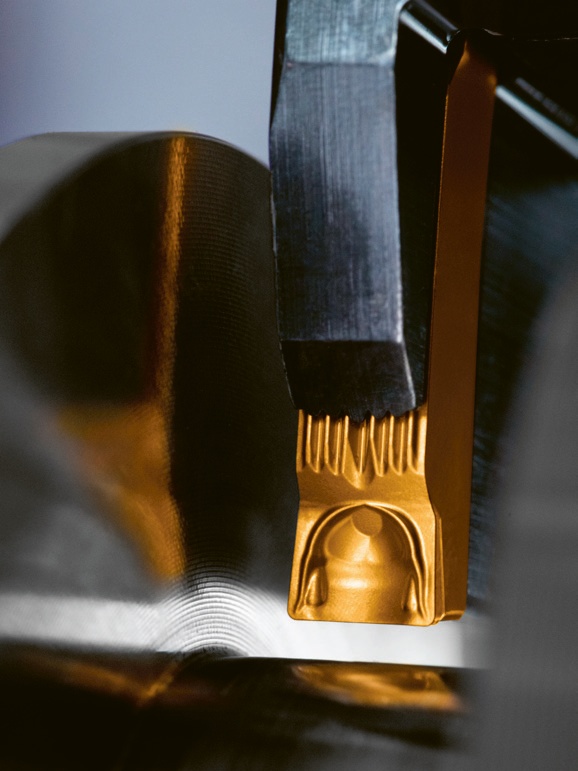

Walter nabízí pro zapichování nové řezné geometrie UE6 a RE6, které se vyznačují pozitivními stranovými utvářeči třísky pro dosažení měkkého řezu, nové víceřadé závitové frézy TC620 Supreme, odolné proti vibracím a pracující s nižšími řeznými silami nebo orbitální závitové frézy TC645, schopné zhotovit otvor, frézovat závit či zhotovit náběh závitu v jednom pracovním kroku. Řada vyměnitelných frézovacích hlaviček MD340 ConeFit byla rozšířena o hlavičky s variabilní šroubovicí pro klidný chod a provedení pro další druhy materiálu dle ISO. Zcela nové jsou vrtáky, osazené VBD se dvěma řeznými hranami a dvojitými vodicími fazetkami. Fixovány jsou v těle vrtáku pomocí dvou šroubů. Dosahují vynikají kvality opracovaného otvoru.
ZPS-FN nabízí rozšířený sortiment HSS stopkových fréz.
Služby
Své služby nabízela francouzská společnost Societe Generale Equipment Finance, zabývající se financováním strojů a strojních pracovišť, high-tech zařízení apod. V rámci produktové nabídky poskytuje finanční i operativní leasing, splátkový prodej či nebankovní úvěr.
Technologické firmy nabízely prodej i implementaci např. měřicích systémů nebo opatření k úspoře energií, resp. snížení CO2 stopy objednatele. Největší podíl však tvořily společnosti zabývající se prodejem, implementací a školením v oblasti CAD/ CAM systémů. Za všechny lze jmenovat známou a osvědčenou společnost t-support, zabývající se moderními CAD/CAM řešeními, např. programy GibbsCAM pro produkční řešení nebo Cimatron CAD/CAM pro nástrojárny.
Vysoké a odborné školy V Kroměříži byly zastoupeny ČVUT, VUT Brno, Univerzita T. Bati ve Zlíně a Centrum odborné přípravy technické Uherský Brod. Bez výjimky nabízely pomoc při řešení úkolů s charakterem základního výzkumu, které vyžadují vysoké odborné znalosti nebo použití jinak nedostupného zařízení či služeb specializovaných laboratoří (např. jednorázové použití specializovaných měřidel). Na druhé straně poskytovaly zájemcům o studium potřebné informace a snažily se podchytit jejich zájem o studium technických oborů.
