Postřehy z MSV Brno 2024

Stroje, které prolamují hranice

V každém oboru a každé době existují stroje, které představují standard výkonu, produktivity, kvality výroby a užitné hodnoty. Technický rozvoj, daný aktuálním stavem poznání a požadavky trhu, přivádí na trh stroje nové, které stávající standardy prolamují a vytvářejí nové. Svou stopu zanechaly i letos v Brně.

Přesto, že na MSV Brno 2024 byla řada renomovaných globálních firem přítomna pouze prostřednictvím svých tuzemských zastoupení, mohli se zájemci informovat o řadě špičkových výrobků, které stávající hranice možností dosahují a v řadě případů i překračují. Tento článek je věnován soustružení a špičkovým soustruhům světoznámých japonských firem Nakamura-Tome Precision Industry, Shimada Machine Tool Drives a švýcarské společnosti Tornos, které v České republice zastupuje firma Teximp.

Obráběcí stroje Nakamura-Tome

Aktuální špičkové stroje z nabídky společnosti Nakamura-Tome byly na počátku listopadu předváděny na veletrhu JIMTOF (Japan International Machine Tooll Fair), jenž patří k nejprestižnějším na světě. Pro vysokou rychlost práce jsou tyto nové stroje označeny sloganem „Rychlejší než nejrychlejší“ (Faster than the fastest). U všech nových strojů se prosazuje pravidlo obrobit dílec pokud možno na hotovo a tomu jsou podřízeny funkce, počet disponibilních nástrojů či zvolená automatizace — automatická odebírací lopatka, robot nebo robotická buňka s manipulátorem. Vysoká přesnost a uživatelská přívětivost jsou samozřejmostí.
Jako světová novinka se v Tokiu představil přesný CNC víceprocesní soustruh WY-150V. Je vybaven dvěma protilehlými vřeteny a dvěma revolverovými hlavami s celkem 48 nástrojovými pozicemi. Obě disponují osou Y. Vysoká produktivita stroje je dána mj. možností simultánní práce vřeten a obou revolverových hlav. Největší ø tyče je až 80 mm, maximální výkon vřeten 28/15 kW, otáčky poháněných nástrojů činí až 10 000 ot/min. Jako další přednosti se uvádějí vysoká rychlost indexace, vysokorychlostní synchronizace obou vřeten či vysokorychlostní závitování.
Nový software ChronoCut zkracuje vedlejší časy operace, a to beze změny nastavených řezných podmínek.

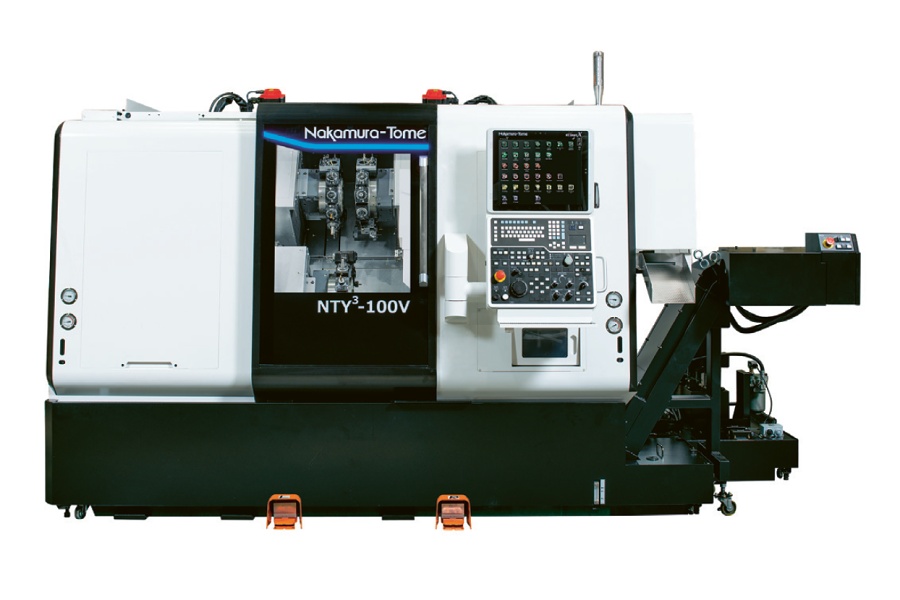

To víceprocesní CNC soustruh NTY3-100V byl světové technické veřejnosti představen již v březnu. Nabízí až 30% snížení času operace ve srovnání s porovnatelnými stroji. Disponuje dvěma protilehlými vřeteny (max. ø tyče 65 mm) a třemi revolverovými hlavami s celkem 72 nástrojovými pozicemi.

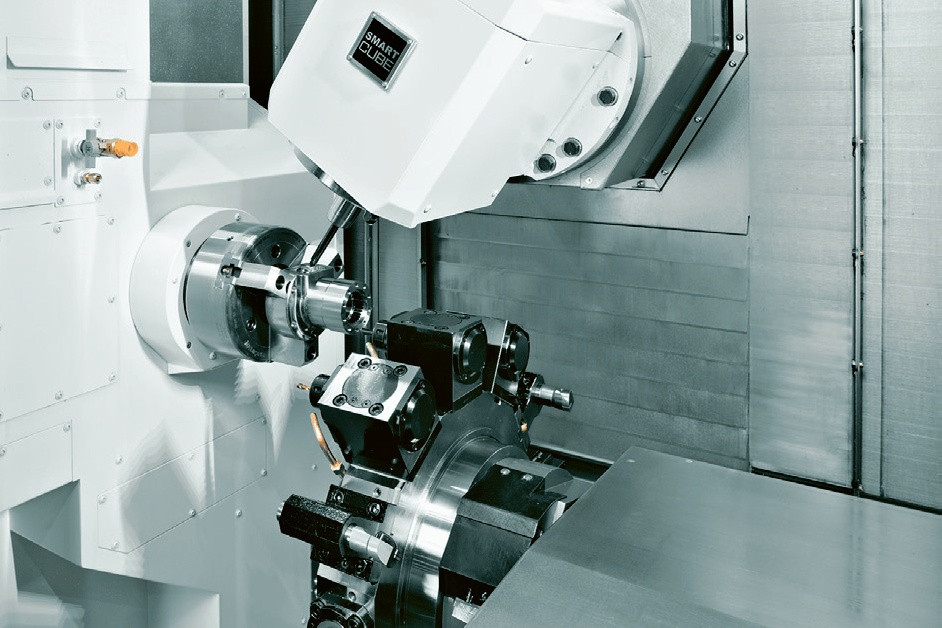

Ve výčtu nových strojů nemůže chybět ani vysoce přesné CNC víceprocesní obráběcí centrum JX-200 vybavené naklápěcí frézovací hlavou s extrémně krátkým vřetenem a výměníkem nástrojů s 80 až 120 nástrojovými pozicemi. Stroj lze vybavit integrovanou robotickou buňkou, navrženou a vyrobenou prostřednictvím českého zastoupení. Vysoká flexibilita této robotické buňky výrazně rozšiřuje možnosti bezobslužného provozu a dovoluje v rámci něho zhotovovat řadu dávek rozličných dílců bez zásahu obsluhy. Další stroj, rovněž osazený naklápěcí frézovací hlavou s vysokou tuhostí a výměníkem nástrojů, je víceprofesní CNC soustruh NTRX-300, určený přednostně pro opracování dílců s délkou až 1100 mm. U všech strojů, opatřených lineárním vedením na ose X, lze instalovat opci — oscilační obrábění, které i u obrábění závitů na dílcích vyráběných z materiálů se sklonem k vytváření nežádoucích dlouhých třísek, zabraňuje jejich tvorbě.
Jednodušší stroje zastupují CNC soustruhy SC100 a SC200IIL, vybavené integrovaným portálovým manipulátorem polotovarů, resp. hotových dílců a odpovídajícími zásobníky.

Vícevřetenové soustruhy Shimada

Japonský specialista na výrobu vícevřetenových soustružnických automatů pro produktivní práci ve velkých sériích nabízí řadu provedení se dvěma až osmi vřeteny a opatřených různými způsoby automatizace mechanizované manipulace s obrobky.
Nabídku tvoří vodorovné soustruhy HS 4200, opatřené dvěma revolverovými hlavami, automatické soustruhy velikosti 2SI-6, 2SI-8 a 2SI-10, opatřené jednou revolverovou hlavou a dvěma vřeteny, z nichž se vždy na jednom nakládá dílec a na druhém se obrábí.
Šestivřetenový soustruh CN660 se dvěma NC suporty, charakterizovaný až 3 000 ot/min na vřetenu o výkonu 11 kW, snadným seřízením a výměnou nástrojů, která výrazně snižuje vedlejší časy a až čtyřnásobně vyšší produktivitou oproti běžným strojům jednovřetenovým.

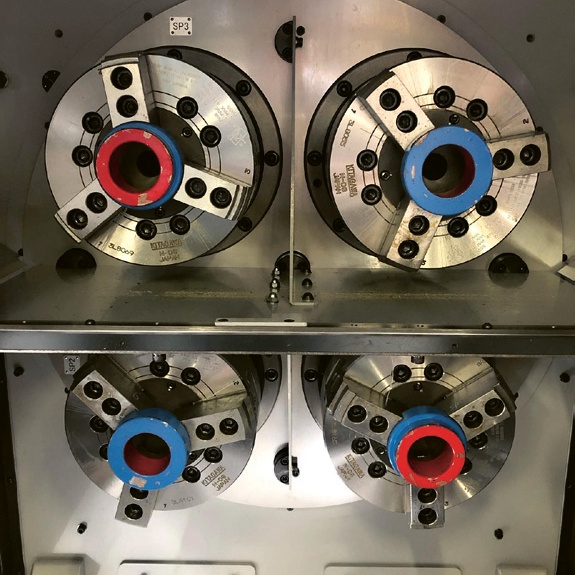

Z nabídky se odlišuje vertikální CNC soustruh VT4-350 pro práci ze sklíčidla, jehož dvě vřetena jsou pracovní a dvě slouží jako nakládací s automatickým přesunem do pracovní polohy. Stroj je vybaven dvěma NC suporty a dvěma revolverovými hlavami, každou se šesti nástrojovými pozicemi. Největší rozměr obrobku obnáší ø 375 × 270 mm a velikost posuvů v osách X a Y činí 300 a 400 mm.

Soustružnické automaty Tornos

Světoznámá švýcarská společnost Tornos je proslulá vysokou technickou úrovní nabízených strojů, přesností i kvalitou; i proto její stroje mohou sloužit jako porovnatelný standard poměru ceny a výkonu. V současné době tvoří její nabídku několik rodin strojů:

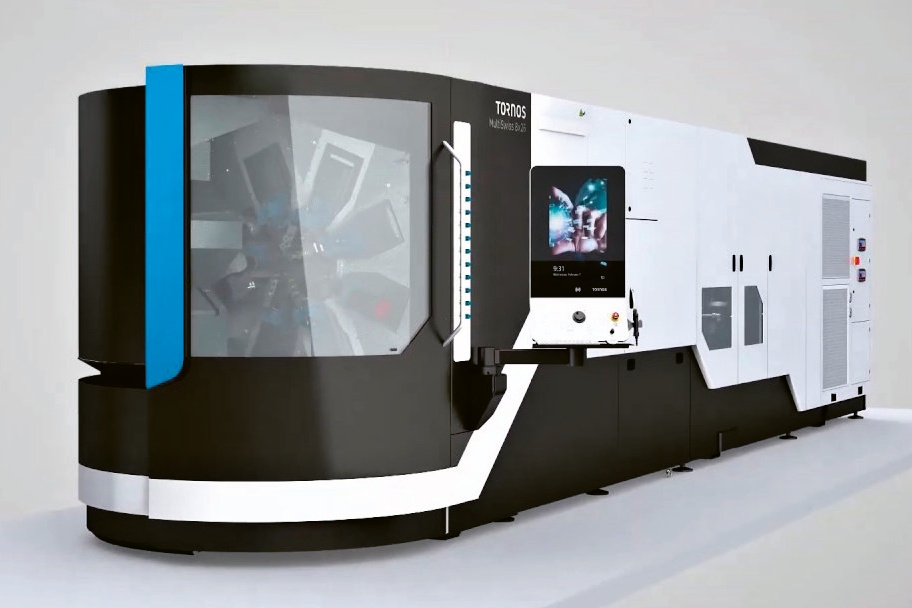

Vícevřetenové soustružnické automaty MultiSwiss nabízejí produktivitu 5—8 automatů jednovřetenových. Dodávány jsou ve velikostech 8 × 16, 8 × 26 a 6 × 32 se šesti, resp. s osmi vřeteny a pro průměr tyče 16—32 mm. Jejich hlavní předností je vysoká flexibilita, daná jednoduchým a rychlým přeseřízením na jiný výrobek, takže mohou být nasazeny i na zhotovování malých a středních dávek. Využitím osy B na jednotlivých suportech se třemi nástrojovými pozicemi mohou vyrábět i velmi složité dílce a hydrostatické uložení vřeten přispívá k vyššímu tlumení se všemi výhodami z toho vyplývajícími. Jednoduché dialogové programování přímo na stroji prostřednictvím softwaru TB-DECO, jakož i snadný přístup do pracovního prostoru velkými dveřmi v čele stroje ulehčují seřizovací práce.

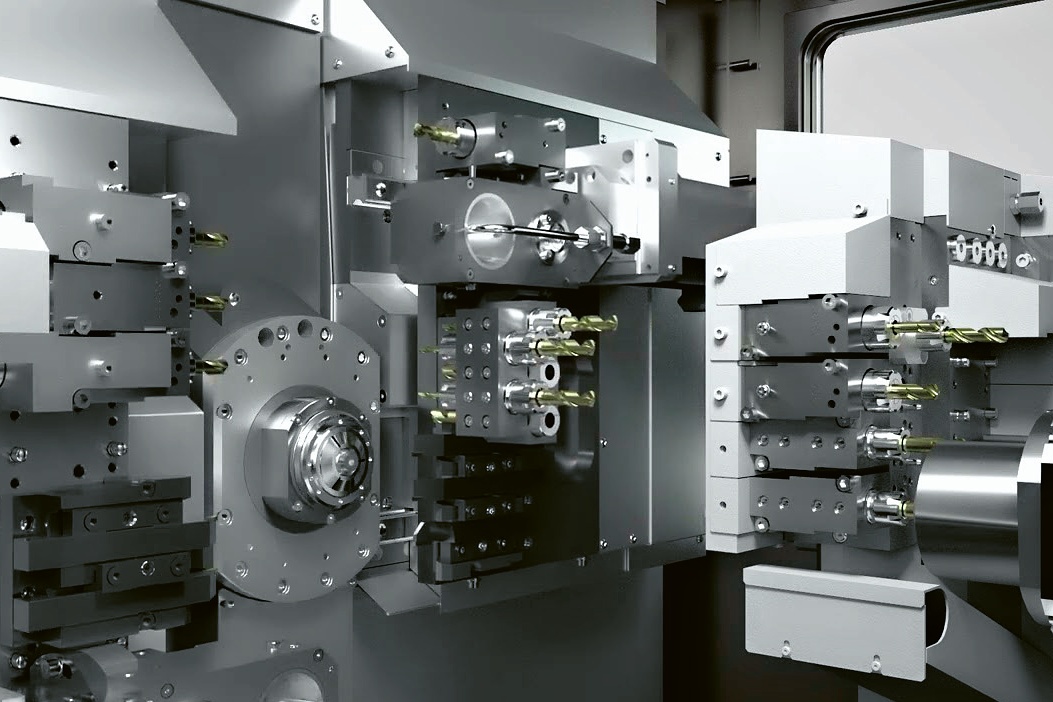

Rodina jednovřetenových dlouhotočných automatů švýcarského typu s posuvným vřeteníkem zahrnuje řady EvoDeco (8—10 lineárních os, 12—21 nástrojových pozic), SwissDT (5 lineárních os, 28—29 nástrojových pozic), SwissGT (6 lineárních os a celkem 30—40 nástrojových pozic), SwissXT (8—9 lineárních os s celkem 37—45 nástrojovými pozicemi) a dovoluje ekonomicky optimální volbu stroje pro složité i jednodušší výrobky, vyráběné z tyče ø 10—38 mm. Vysoký výkon na vřetenu usnadňuje opracování materiálů s vysokou pevností; u verzí DT, GT a XT lze jako opci dodat výklopný nástrojový suport s osou B, který umožňuje provádět jednoduché šikmé vrtací a frézovací operace. Verze XT, zejména v devítiosé konfiguraci s osou Z2 na zadním nástrojovém suportu, nabízí vynikající poměr cena/výkon.

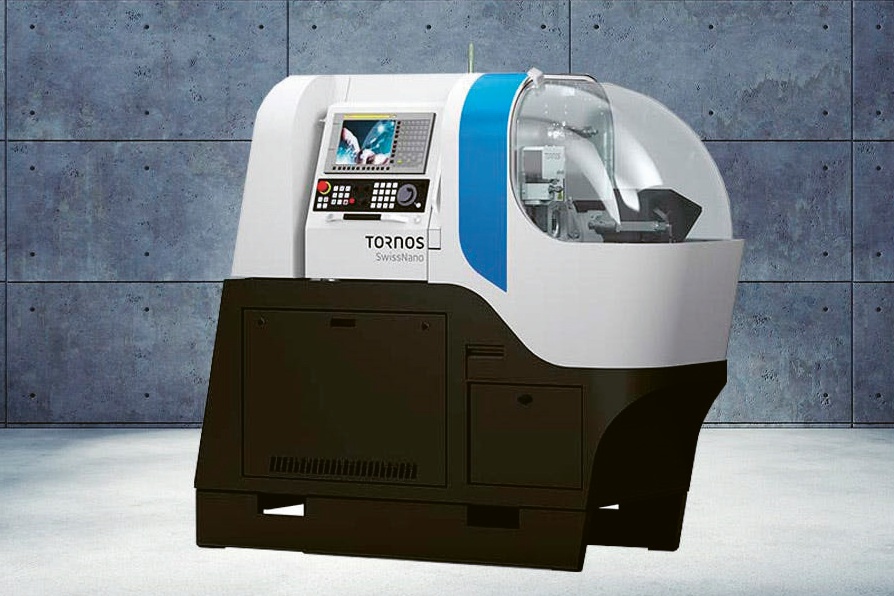

Soustružnicko-frézovací automaty SwissNano, dodávané pro max. ø tyče 4, 7 nebo 10 mm jsou určeny pro výrobu miniaturních dílců. Jsou schopny zhotovit i ozubení nebo opracovat polygonální profil. Disponují šesti lineárními osami, dvěma osami C, 12 nástrojovými pozicemi (24 pro vel. stroje 7 a 10), z toho čtyřmi poháněnými (10 pro vel. stroje 7 a 10) a dvěma nezávislými nástrojovými systémy. Velikost 4 může být vybavena vakuovým systémem odebírání dílců a dovoluje práci z tyče již od průměru 0,8 mm!
Víceprocesní soustružnicko-frézovací automaty řady BA 1008 disponují šesti lineárními osami a jednou osou C. Disponují dvěma výměníky nástrojů s 23 pozicemi a jsou určeny pro práci z tyče max. ø 16 mm.
