Pražské zastoupení společnosti Teximp otevřelo ve svém sídle v Počernicích koncem května svoje brány, aby seznámilo zájemce s novinkami v sortimentu dovážených strojů. Tentokrát hrály prim stroje společnosti Nakamura-Tome, kterým sekundovalo několik strojů Haas Automation, soustružnický automat Tornos a několik firem nabízejících produkty související s třískovým obráběním.

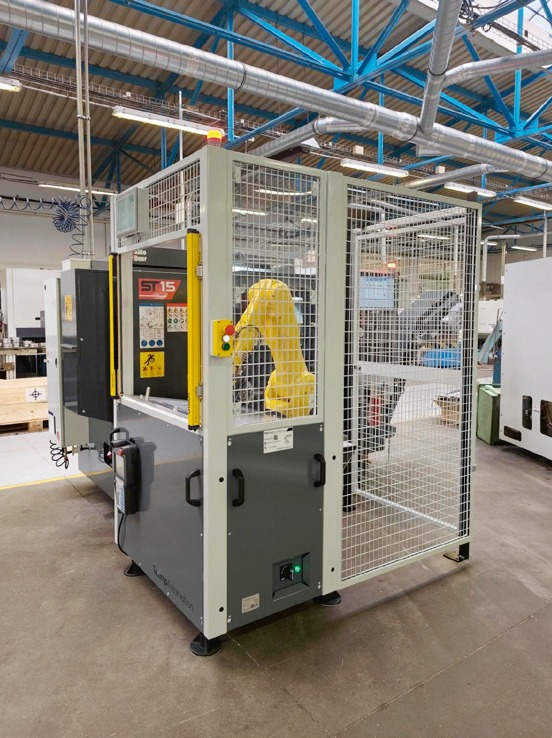

Na výstavě CNC strojů, automatizace a technologií uspořádané v rámci dnů otevřených dveří společností Teximp Praha letos v květnu vzbudila mimo jiné pozornost prezentace divize Teximp Automation, jejímž založením firma reaguje na poptávku po automatizaci manipulačních operací. Výsledkem je řešení automatizace na míru zejména robotickými buňkami Robtex, které jsou vybaveny špičkovými robotickými rameny řady FANUC M-10iD, k nimž je Teximp schopna dodat i chapače (včetně dvojitých) vyrobené na míru potřeb zákazníka. Buňky mohou být vybaveny rastrovým stolem nebo šuplíkovým systémem, který dovoluje zakládání šuplíků či odebírání obrobených dílců souběžně s prací robota. Slibují snadné intuitivní ovládání prostřednictvím vlastní dotykové aplikace a kompatibilitu s libovolným CNC strojem. Ke stávajícím strojům lze dodat i automatické dveře Robtex s pneumatickým pohonem nebo na zakázku vyrobené upínací přípravky s vysokým stupněm automatizace.
Možnosti CNC soustruhů Nakamura-Tome
Japonská společnost Nakamura-Tome Precision Industry se přednostně zaměřuje na technický rozvoj a výrobu špičkových CNC soustružnických strojů a soustružnicko-frézovacích obráběcích center s cílem vyrábět hospodárně a s vysokou produktivitou i složité obrobky na jedno upnutí. Tomu jsou podřízeny funkce stroje, počet disponibilních nástrojů i volba automatizace zakládání i odebírání obrobků včetně možnosti změny upínacího sklíčidla dle požadavků delšího bezobslužného provozu.
Společnost nabízí rodiny strojů AC+SC, WT+WY a skupinu high-tech multifunkčních strojů NT-Flex, NT-Flex+, NTY3-100V, MX-100 a JX. K optimálnímu plnění výše uvedených požadavků může uživatel vybírat z řady hardwarových i softwarových řešení.
V oblasti hardwaru nabízí cílenou volbu počtu řízených os (X, Z, Y, C a B), počtu revolverových hlav včetně hlav naklápěcích podle osy B, použití frézovací jednotky s osou B, provedení s hlavním vřetenem, s hlavním vřetenem a protivřetenem nebo využití řízeného koníka. V nabídce jsou stroje vybavené systémem automatické výměny nástrojů s volitelnou kapacitou zásobníku. Zakládat polotovar lze pomocí automatického zásobníku tyčí nebo s využitím robota. K odebírání a ukládání hotového dílce mohou sloužit kompaktní robot, robotická buňka s manipulátorem nebo vysokorychlostní portálové zakladače řady GR. Další možností je využití automatické odebírací lopatky a dopravního pásu pro transport z pracovního prostoru. V nabídce jsou též integrované, automaticky obsluhované zásobníky dílců.
V oblasti softwaru jsou mimo standardní funkce řídicích systémů Nakamura-Tome k dispozici funkce jemného vyladění otáček vřetena pro eliminaci vibrací, funkce oscilačního obrábění pro práci s materiály vytvářející dlouhou třísku, funkce 3D Smart pro tvorbu programů z 2D/3D CAD dat, funkce optimalizace dráhy nástroje, vysoce přesná optimalizace teplotních vlivů s využitím umělé inteligence, funkce monitorovací a řada dalších.
Předváděné stroje Nakamura-Tome

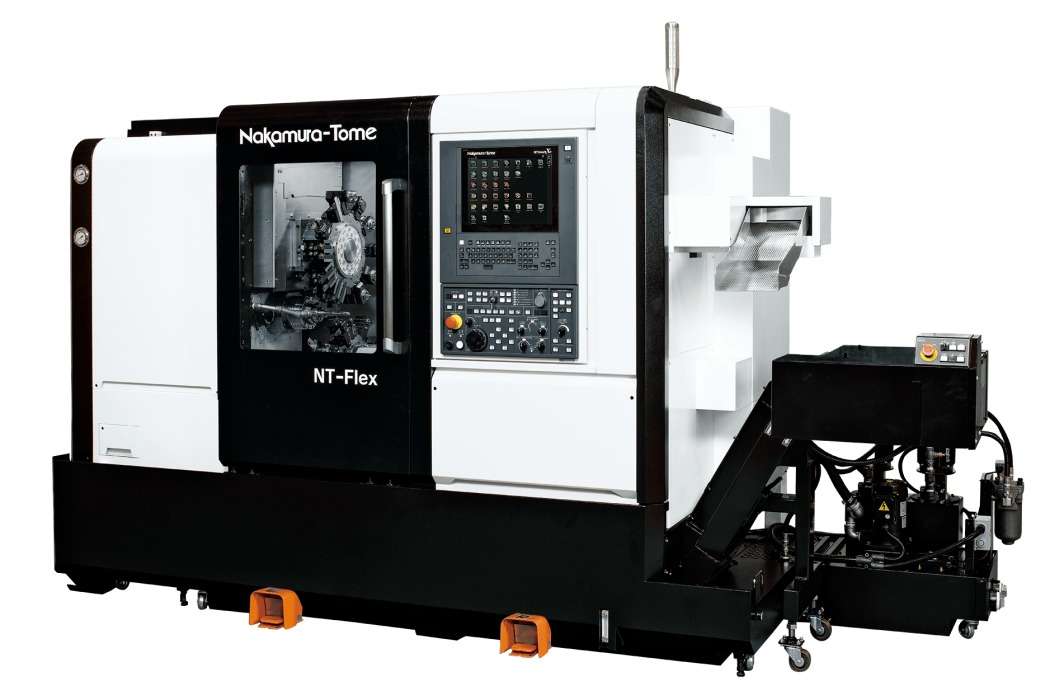

Předveden byl např. NT-Flex: univerzální CNC revolverové obráběcí centrum se šesti řízenými lineárními osami a osami C na obou vřetenech dovoluje pro zkrácení času současné obrábění na levém i pravém vřetenu. Na každém je k dispozici až 8 000 ot/min a 7,5kW výkon. Horní a dolní revolverová hlava, každá s 24 pozicemi, nabízejí frézování s až 10 000 ot/min (s opcí) a výkon 7,5 kW. Díky možnosti nasazení čtyřnásobných držáků nástrojů lze kapacitu rozšířit až na 96 nástrojů. Odebírání obrobků se děje pomocí lopatky a příčného dopravníku.
Vylepšená verze soustruhu NT-Flex+ nabízí osu X na pravém vřetenu a osy Y na obou revolverech, což dále zvyšuje jeho flexibilitu.

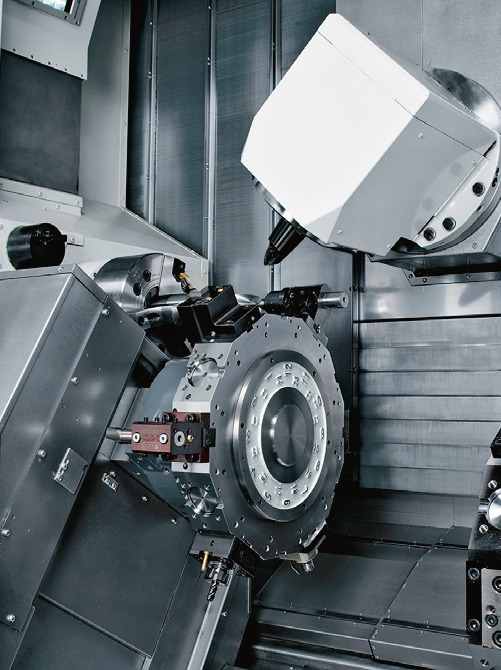

Víceprocesní obráběcí centrum JX-250W určené pro práci z tyčového materiálu o průměru až 90 mm je vybaveno hlavním vřetenem a protivřetenem o výkonu 18,5 kW, dvěma spodními protilehlými revolvery, každý se 12 pozicemi. Naklápěcí frézovací hlava se vyznačuje extrémně krátkým vřetenem s upínacím kuželem HSK 63 a osou B v rozsahu ±120°. Rotace pro frézování dosahuji až 12 000 ot/min (opčně až 18 000 ot/min). Stroj disponuje 10 lineárními řízenými osami a třemi rotačními a systémem automatické výměny nástrojů s 80místným zásobníkem (opčně 120místným).

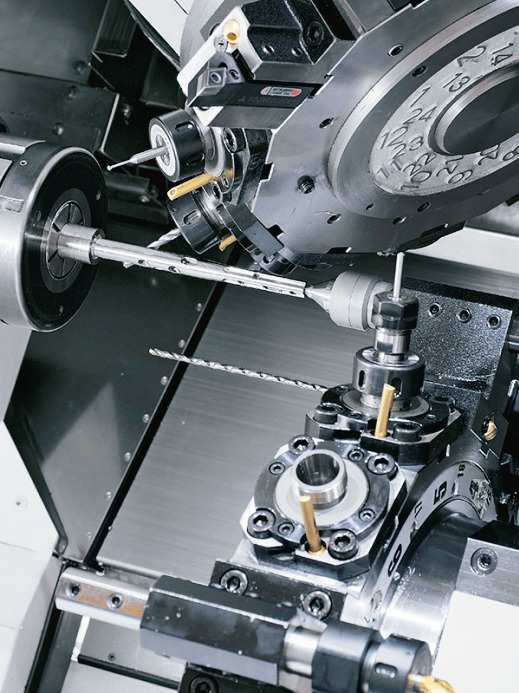

To multiprocesní obráběcí centrum NTJ-100 zaměřené na obrábění z tyče o průměru do 65 mm disponuje celkem šesti řízenými lineárními osami a třemi rotačními. Je osazeno vřetenem a protivřetenem s max. 6 000 ot/min a se dvěma 24místnými revolverovými hlavami, z nichž horní disponuje osou B v rozsahu 182° a osou Y v rozsahu 80 mm. Spodní zpřístupňuje osu Y se 65mm pojezdem. Pro odebírání obrobků je centrum vybaveno odebírací lopatkou a dopravním pásem.

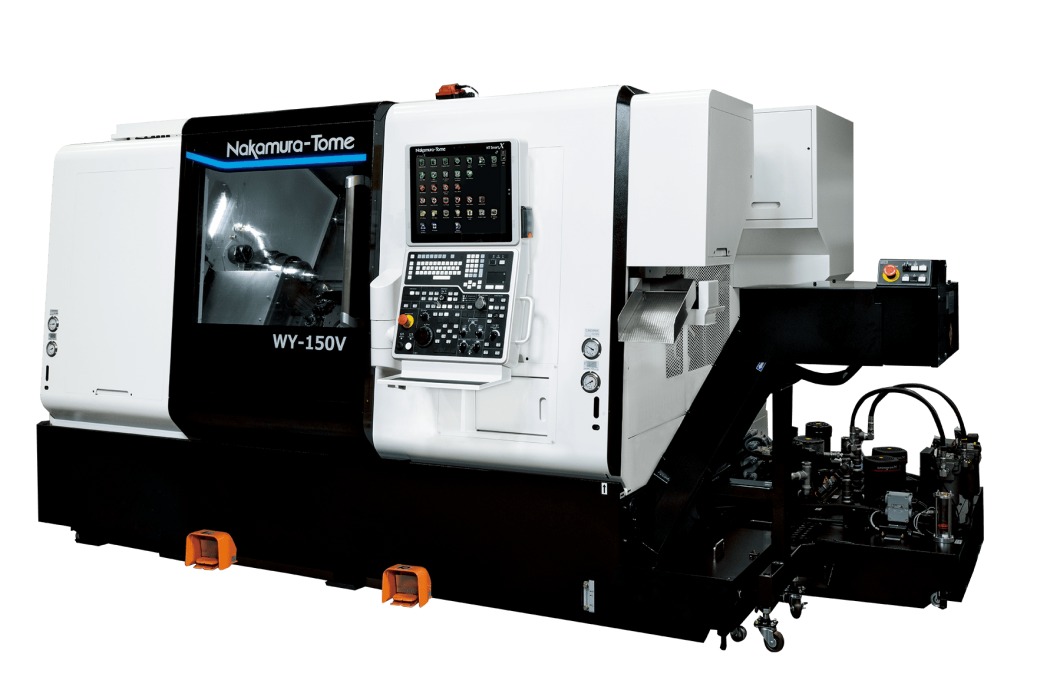

Multifunkční CNC soustruh WY-150V pro práci z tyče o průměru až 65 mm patří k novinkám v nabídce Teximpu. Je vybaven levým a pravým vřetenem (11 kW / 6 000 ot/min a 11 kW / 5 000 ot/min) a horním a dolním revolverem se 24 pozicemi a až 10 000 ot/min. Disponuje šesti řízenými lineárními osami, dvěma rotačními, přičemž osa Y je dostupná na obou revolverech. Prodává se pod sloganem „Rychlejší než ty nejrychlejší“, protože díky zavedení řady specializovaných funkcí se podle informací výrobce podařilo snížit čas cyklu až o 30 %. Předváděný stroj byl osazen odebírací lopatkou a vynášecím pásem pro odebírání obrobků a řídicím systémem NT SmartX.
Novinkou je také multifunkční soustruh SC-200IIL směřovaný na práci z tyče o průměru až 71 mm. Je vybaven vřetenem, protivřetenem, řízeným koníkem a revolverovou hlavou s výkonnou frézovací jednotkou. Díky standardizaci funkcí frézování a osy Y je schopen vyrábět komplexní dílce s vysokou přidanou hodnotou.
Paletu vystavovaných strojů Nakamura-Tome doplňovaly soustruhy SC-100X2 (údajně až o 41 % rychlejší než předchůdce SC-100) a AS-200MY, předváděný s integrovanou robotickou manipulační jednotkou Robtex s automatickým šuplíkovým zásobníkem.
Vystavované stroje Haas
Americká společnost Haas Automation je tradičním partnerem Teximpu, a proto ani tentokrát nemohlo chybět alespoň několik strojů z její obrovité nabídky.

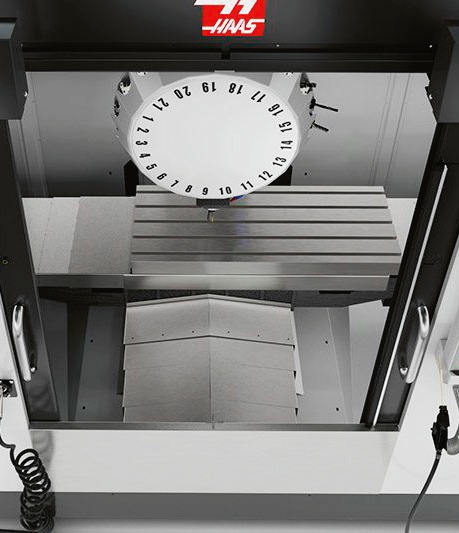

Novinkou je kompaktní CNC svislé vrtací/závitovací centrum DC-2 vybavené vřetenem s až 12 000 ot/min (opčně až 15 000 ot/min) a upínacím kuželem BT30, kotoučovým výměníkem nástrojů s kapacitou 20 + 1 míst a nabízí pojezdy X, Y a Z v délkách 1 000, 500 a 330 mm.

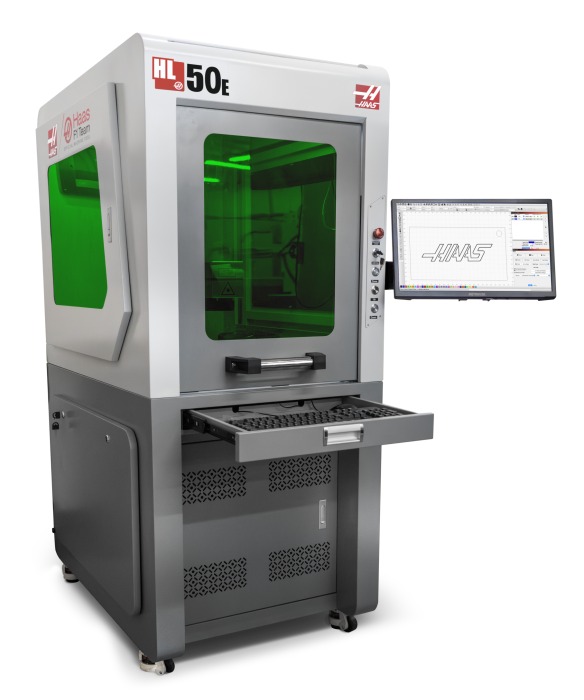

Zajímavý je laserový popisovací stroj HL-50E, určený pro většinu kovových materiálů a řadu nekovových, osazený infračerveným vláknovým laserem a vybavený integrovaným odsavačem výparů. Na přání lze k němu dodat i rotační polohovací zařízení obrobků.
Soubor předváděných CNC strojů Haas doplňovaly výkonný a flexibilní CNC soustruh ST-20Y, v provedení vyhovujícím legislativě EU, s 12místným revolverem a nabízející soustružení do délky 533 mm a průměru 254 mm, dále vertikální CNC frézka VF-2SSYT Super Speed s pojezdy X, Y a Z = 762, 508 a 508 mm a s přímo poháněným vřetenem s max. 12 000 ot/min či univerzální vertikální centra UMC-350 HD a UMC-500 se 3 + 2 řízenými osami. Posledně jmenované zařízení bylo představeno v provedení s vřetenem disponujícím až 15 000 ot/min, vybavené nakládacím robotem FANUC a bezdrátovým systémem intuitivního sondování Haas pro přesné ustavení obrobku (WIPS).
Další vystavené stroje a produkty
Světoznámou švýcarskou společnost Tornos reprezentoval dlouhotočný soustružnický automat DT-38 HP disponující vřetenem a protivřetenem, pěti řízenými osami a systémem kompenzace opotřebení nástrojů. Byl vybaven automatickým podavačem tyčí Robobar SBF 512.
Univerzální bruska Studer favorit CNC z produkce švýcarské firmy Studer se vyznačuje granitovým ložem, vzdáleností mezi hroty 650/ 1 000 mm, jejich výškou 175 mm a brousicím vřeteníkem s výkonem 9 kW. Vřeteník je manuálně otočný kolem osy B v rozsahu −15° až +195°. Pozoruhodná je i velmi příznivým poměrem cena/výkon.
Za zmínku stojí také novinka v portfoliu Teximpu — kompaktní horizontální obráběcí centra řady KH, vyráběná japonskou společností Kiwa Machinery.
