Začátkem června proběhlo ve Velkém Meziříčí v Technickém centru společnosti Ceratizit Setkání odborníků z praxe věnované technologiím obrábění na dlouhotočném automatu Citizen Cincom a na víceúčelovém stroji Mazak Integrex s nástroji Ceratizit a s využitím programování v nástroji SolidCAM.
Během praktických ukázek na dlouhotočném CNC automatu Citizen Cincom L12-1M7 LFV a na víceprocesním CNC obráběcím centru Mazak Integrex i-200H se mohli 3. června účastníci odborné akce ve Velkém Meziříčí přesvědčit o přínosech a efektivních způsobech využívání nových strojů z nabídky společnosti CNC Invest, nových nástrojů Ceratizit a sofistikovaných CAM (computer aided machining) programů z nabídky společnosti SolidCAM.
K vidění v akci zde byly nástroje FreeTurn, EcoCut Profile Master, stejně jako obrábění s využitím nízkofrekvenčních vibrací (LFV) i bez nich.
Produktivní řezné nástroje

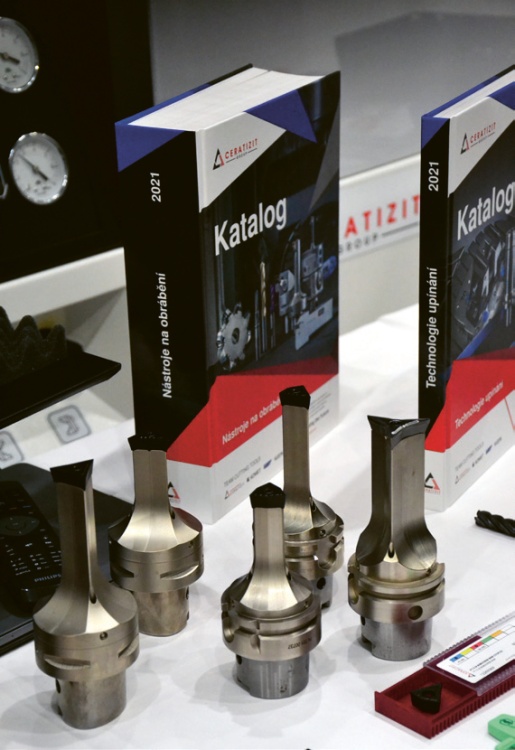

Zástupce Ceratizitu představil nový e-katalog nástrojů a řadu nástrojových novinek.
V prvé řadě jde o program mikrovrtáků WTX-Micro ze slinutého karbidu (min. ø 0,8 mm, max. l/d = 30), které lze pořídit s vnitřním chlazením nebo i bez něj, s jednotnou stopkou ø 3,0 mm a deklarovanou maximální provozní spolehlivostí.
Na ně navazují vysoce výkonné monolitní vrtáky WPC /DIN 6537/ se samostředicí geometrií, dodávané s vnitřním přívodem chlazení a v průměrech 1,0—20 mm a l/d až 12.

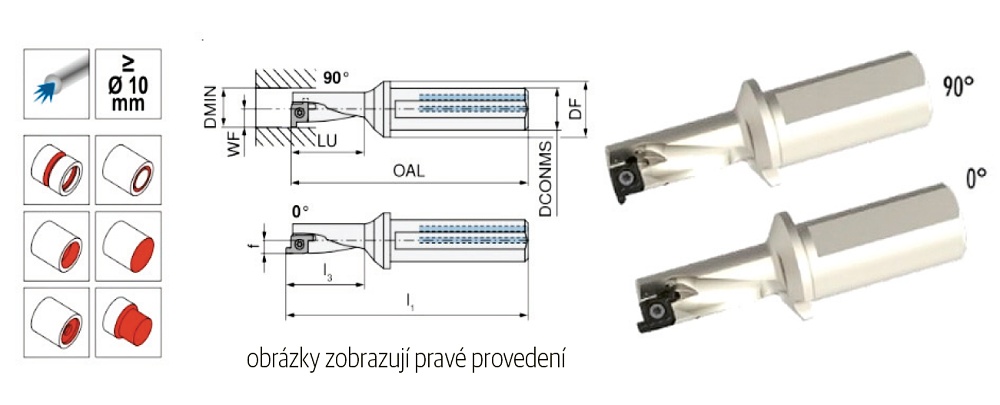

Ze soust ružnických nást rojů bychom chtěli upozornit na nové držáky MaxiLock-D s cíleným přívodem chladiva Direct Cooling na hřbet i čelo vyměnitelné břitové destičky (VBD) a obdobně vybavený upichovací systém GX, dále na nástroje VertiClamp a XheadClamp s vysokou přesností nastavení pro dlouhotočné automaty a především na systém multifunkčních nástrojů EcoCut, pro nějž byly optimalizovány řezné jakosti. Nástroji systému EcoCut lze soustružit i vrtat.
Rodina EcoCut Profile Master se vyznačuje speciálním tvarem lůžka i VBD, kterou lze upínat ve dvou polohách lišících se o 90°. Podle polohy upnutí VBD v držáku lze tímto nástrojem provádět čelní nebo radiální zápichy.

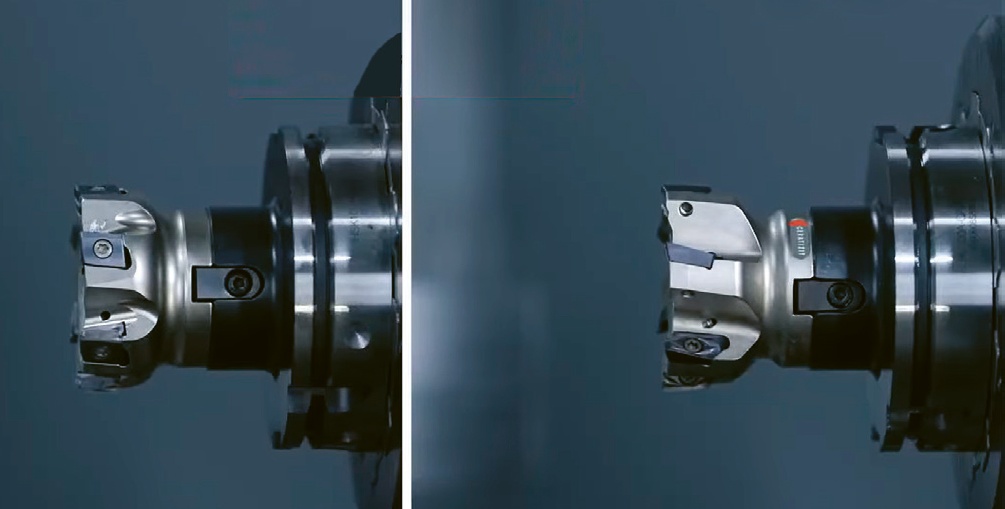

Zcela speciální kategorii představuje soustružnický systém Free-Turn využívající celý obvod upnuté VBD. Jedním nástrojem lze provádět více operací nebo třeba jednou hranou VBD hrubovat a druhou dokončovat. Protože je tento systém založen na práci jedním nástrojem s různým způsobem nastavení, lze jej plně využít na CNC strojích disponujících možností přesného nastavení v ose C (předváděn byl na CNC obráběcím centru Mazak Integrex i-200H). Pro plné využití možností dlouhotočných automatů nabízí Ceratizit držáky určené pro opracování dílců upnutých v protivřetenu a držáky planžet osazených VBD. Mezi novými frézovacími nástroji nelze opominout rodinu monolitních stopkových fréz S-Cut, které charakterizuje zesílené jádro nástroje pro rovnoměrné rozložení působících řezných sil, variabilní stoupání šroubovice a nestejné dělení břitů pro potlačení vibrací, radiální podbrus pro maximální stabilitu řezné hrany a čelní hladicí fazetka pro optimální kvalitu povrchu. Zvláštností je laserem vytvořený datamatrix kód sloužící pro monitoring životního cyklu nástroje. S-Cut jsou vhodné pro boční úběry zanořování, čelní frézování, trochoidní frézování a zhotovování drážek do plna. Dodávají se v rozsahu průměrů 3—20 mm.
Pro přesnou výrobu závitů nabízí Ceratizit vysokovýkonné závitové frézy řady Performance MonoThread SGF a SFSE se zahlubovací fazetkou. Oproti předchozím modelům údajně dosahují až o 20 % delší životnosti. Lze je až 3× přeostřovat a mají optimalizovaný počet břitů pro vyšší výkon.
Výrobce dodává univerzální monolitní frézy ø 0,5—20 mm rodiny Core-Line v řadě provedení podle požadovaného účelu včetně vysokovýkonného obrábění (HPC).

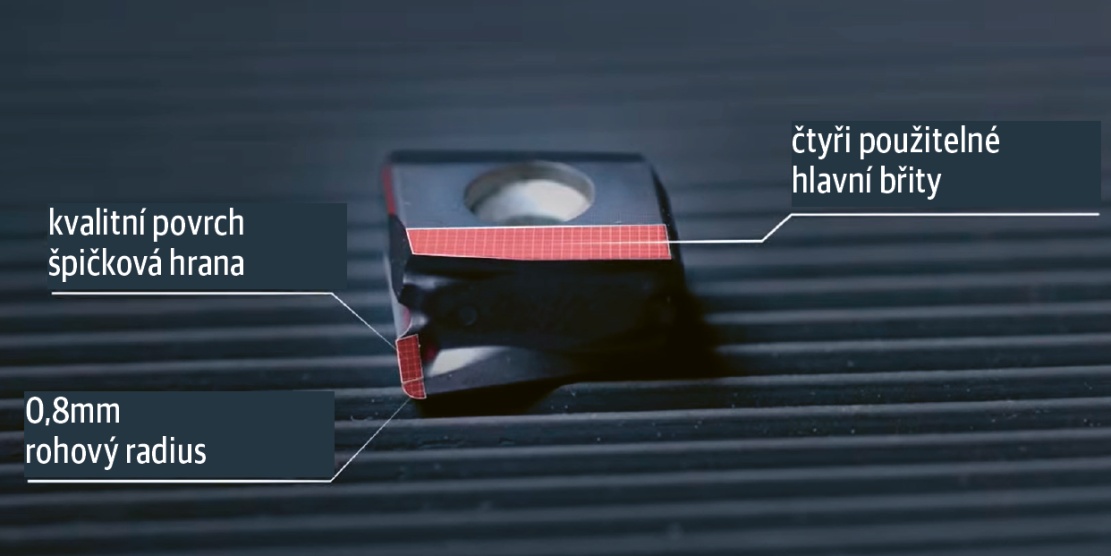

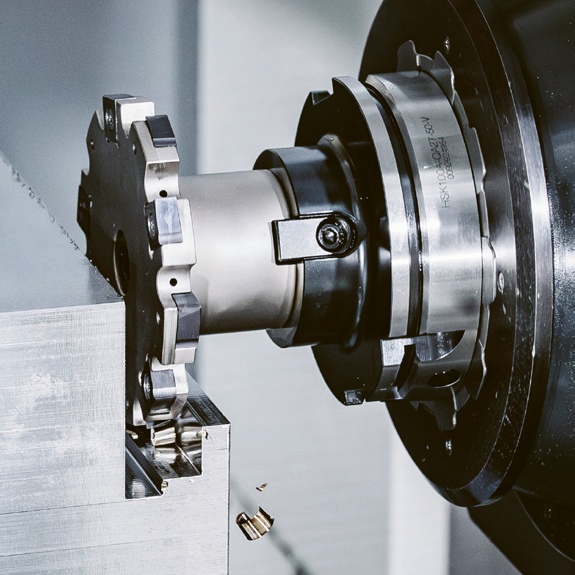

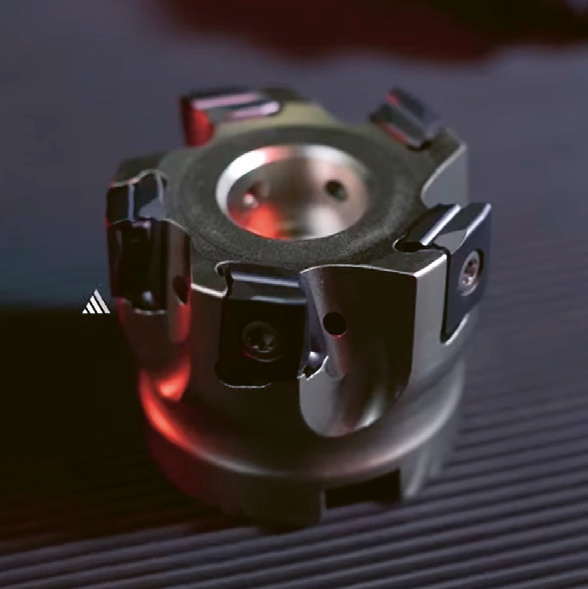

Mezi frézami osazenými VBD by neměla uniknout pozornosti rodina robustních kotoučových fréz Maxi- Mill — Slot-SNHX ø 80—200 mm s měkkým řezem, které jsou osazeny břitovým destičkami, umístěnými na čele nástroje. Určeny jsou pro zhotovování drážek do plna o šířce 6, 8, 10, 12, 14 a 16 mm v oceli, litině či lehkých slitinách. Nebo rodina tangenciálních fréz MaxiMill — Tangent, osazených VBD se čtyřmi využitelnými, broušenými a mimořádně stabilními břity.
Novinky v nabídce strojů
Poté, co zástupce CNC Investu seznámil přítomné s portfoliem strojů, které společnost dováží, vyzdvihl technologické přednosti dlouhotočných soustružnických automatů Citizen Cincom. Zdůraznil jejich schopnost ekonomicky zhotovovat ve velkých sériích drobné komplexní součástky s vysokou přesností, která je mimo jiné podporována tím, že je tyčový materiál opracováván v těsné blízkosti jeho upnutí. Výhodou je velký počet nástrojů včetně poháněných, které tyto stroje mají k dispozici, a krátké neproduktivní časy operací dosažené díky přesunům nástrojů do pracovní polohy jen na malé vzdálenosti.
Stroje lze vybavit řadou zajímavých doplňků, např. laserovou jednotkou pro zhotovování přesných a čistých řezů v tenkostěnných obrobcích, osou C pro možnost vytváření rovinných struktur nebo otvorů kolmých na osu rotace dílce, případně funkcí LFV pro dělení nežádoucích dlouhých třísek pomocí cíleně vyvolaných nízkofrekvenčních vibrací nástroje. Určeny jsou pro práci z tyčového materiálu do průměru 38 mm a lze je snadno vybavit velkokapacitními automatickými zásobníky.

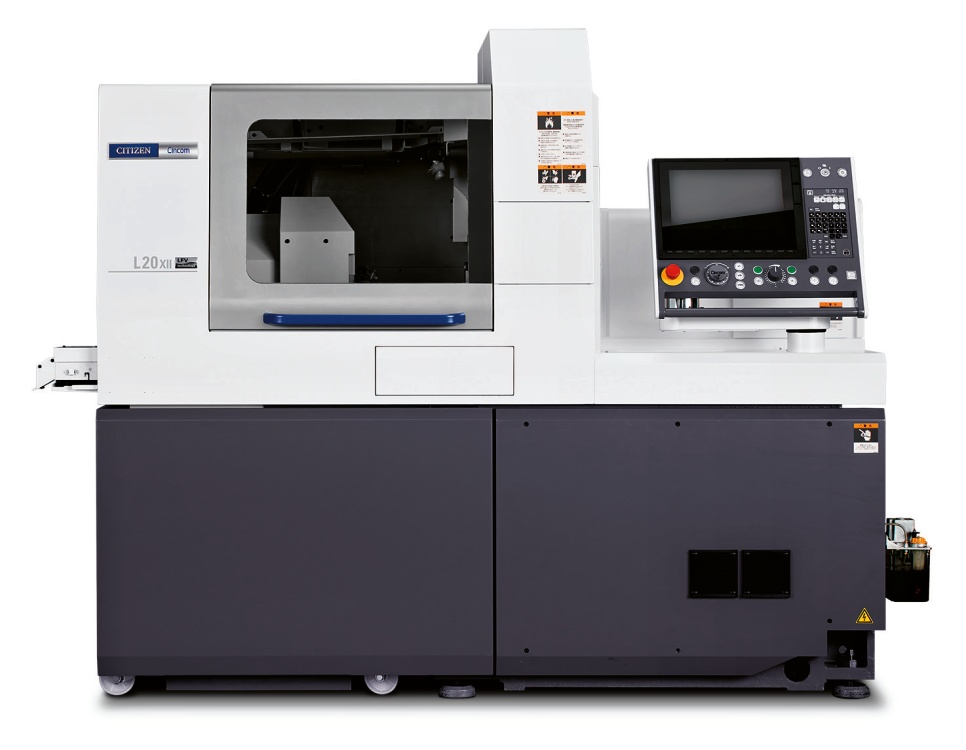

Novinkou je nový dlouhotočný automat Citizen Cincom L20-XII B5 ATC, aktuální TOP model této skupiny strojů. Poprvé byl technické veřejnosti představen na letošním veletrhu Intec v Lipsku. Charakterizuje jej velmi dobrý poměr výkonu a ceny, úspora nákladů na energie, vyšší výkon na protivřetenu a rychlost hlavního vřetena až 10 000 ot/min. Zvládá soustružení, vrtání i frézování. Disponuje cykly pro hluboké vrtání, možností pětiosého simultánního frézování, osou Y v protivřetenu, kyvnou osou B v rozsahu −45° až −100°, funkcí LFV a systémem automatické výměny nástrojů ATC.
Do držáků nástrojů pro práci z přední i zadní strany dílce lze umístit poháněné nástroje s až 6 000 ot/min a s výkonem do 0,75 kW. Stroj je schopen vyrábět např. komplexní dílce pro medicínské účely z těžkoobrobitelných materiálů, aniž by vyžadoval kompromisy v jejich kvalitě.
Revolverové soustruhy Citizen Miyano jsou tuhé, stabilní a vysoce produktivní stroje pro výrobu z tyčí o průměru do 80 mm. Nový model Citizen Miyano ABX-65/80 THY3/SYY3 představuje největší stroj z této rodiny pro dosažení vysoké přesnosti v řádu μm a je vybaven ručně zaškrabávanými vedeními. Jedná se víceprocesní CNC soustruh s celkem 12 řízenými osami, třemi revolverovými hlavami s celkem 36 nástrojovými pozicemi, včetně poháněných. Hlavní vřeteno disponuje průchodem 80 mm, výkonem 18,5 kW a max. 5 000 ot/min. Protivřeteno s průchodem 65 mm disponuje výkonem 15 kW a roztočí se až na 5 000 ot/min. Díky třem osám Y může ekonomicky zhotovovat komplexní dílce s velkou přesností na jedno upnutí. Vybavení všech revolverových hlav osou Y dovoluje na stroji vykonávat simultánní operace a tím účinně zkracovat celkový čas operace.
S CAM programy až o 70 % rychleji
CAM programy z nabídky společnosti SolidCam slibují snížení časů operací až o 70 % s pomocí optimalizace drah a zvýšení úběru materiálu. Díky optimálnímu vytížení lze podle vývojářů softwaru zvýšit životnost nástroje až 5×. Aktuálně bylo prodáno již na 30 000 licencí.
Hlavní strategie společnosti SolidCAM se zaměřuje na integraci do předních 3D CAD systémů Solidworks a Autodesk Inventor včetně zvyšování rozmanitosti dílců, na něž lze programy CAM s výhodou použít. Nabídka představuje řadu systémových modulů, včetně modulu iMachining. Na základě již osvědčeného konceptu Advanced Mill-Turn byla vyvinuta sada pokročilých funkcí, které poskytují nejlepší řešení pro soustružnické automaty švýcarského typu. Umožňují provádět off-line programování dílců na nich vyráběných, optimalizovat a simulovat dráhy nástrojů a nastavit frézování a soustružení na hlavním a vedlejším vřetenu stroje.
