Účastníci dubnového semináře společnosti CNC invest se mohli seznámit se současnými možnostmi ekonomicky efektivní výroby přesných a komplexních miniaturních dílců z obtížně obrobitelných materiálů za pomoci strojů Citizen a nástrojů Tungaloy.
Společnost CNC invest, dovozce špičkových japonských soustružnických automatů Citizen Cincom a Citizen Miyano, pořádala v půli dubna ve svém sídle v pražských Malešicích seminář věnovaný technologiím výroby miniaturních částí. Vědoma si toho, že dobrý výsledek vzniká jen nasazením špičkových řezných nástrojů na špičkových obráběcích strojích, nabídla spolupráci na semináři brněnskému zastoupení japonského výrobce řezných nástrojů společnosti Tungaloy Czech.
Dlouhotočné soustružnické automaty tzv. švýcarského typu s posuvným vřeteníkem společnost Citizen Cincom vyrábí a dodává v řadě velikostí, charakterizovaných průměrem tyče od ø 1 do ø 32 mm (opčně ø 38). Vybaveny bývají řadou funkcí převyšujících běžnou nabídku. Patří k nim možnost automatické výměny nástrojů (ATC — automatic tool changer), systém dělení třísek nízkofrekvenčními vibracemi (LFV — low frequency vibration) nebo integrovaný laser pro mikrovrtání, mikrofrézování či povrchové kalení.
Automatické CNC soustruhy Citizen Miyano s pevným vřeteníkem a průměrem obráběné tyče 42—80 mm mohou být vybaveny až třemi revolverovými hlavami a na přání je lze osadit také automatickým robotickým manipulačním systémem.
Za zmínku stojí také novinka v nabídce firmy CNC invest: na zakázku vyráběný manipulátor pro dlouhotočné automaty, využitelný např. pro ukládání hotových dílců do palet.
Stroje
Během semináře organizátoři předvedli dlouhotočné soustružnické automaty Citizen Cincom L12-1M7, L32-1M10 LFV a automatické soustruhy Citizen Miyano BNA-42DHY3 a BNE-51MYY.

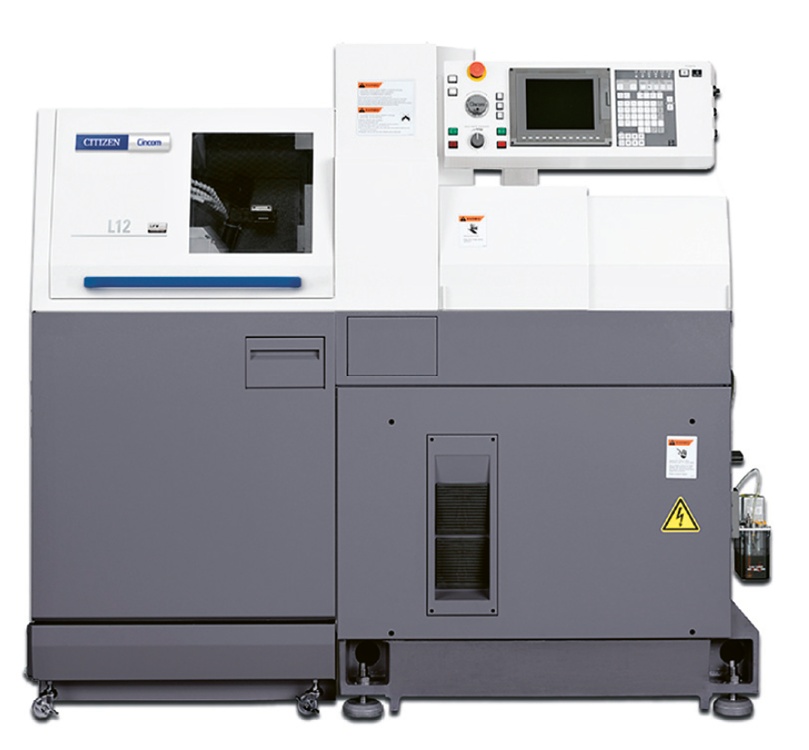

Stroj L12-1M7 je pro zhotovování miniaturních dílců obzvláště výhodný především díky vysokým otáčkám (až 15 000 ot/min na hlavním vřetenu, 12 000 ot/min na protivřetenu a 10 000 ot/min pro poháněné nástroje). Disponuje sedmi řízenými osami (5 + 2), možností obrábění tyčí do průměru 12 mm (opčně 16 mm), rychlostí pojezdu ve všech osách až 35 m/min a výkony 2,2/3,7 kW na hlavním vřetenu, 0,4/0,7 kW na protivřetenu a 0,75 kW pro poháněné nástroje. Je vybaven intuitivní obrazovkou řídicího systému Mitsubishi, systémem dělení třísek LFV a několika zajímavými softwarovými funkcemi, jako je např. možnost excentrického soustružení nebo 3D srážení hran, které lze s výhodou použít při srážení hran otvorů vrtaných kolmo do rotačního povrchu. Jedná se o velmi kompaktní stroj pro výrobu obrobků s malými průměry.
Pozoruhodný byl dílec, jehož zhotovení bylo na tomto stroji demonstrováno. Samořezný šroub z nerezové oceli o průměru 6 mm, určený pro medicínské účely, byl na jednom konci opatřen kuželovým závitem, zakončeným třemi řeznými břity a na druhém válcovou hlavou o průměru 8 mm s vnitřním hvězdicovým šestihranem Torx vel. 3 mm. Přesný profil vnitřní dutiny Torx byl zhotoven obrážením monolitním karbidovým nožem Tungaloy rodiny TinyMini-Turn, zhotoveným z nové řezné jakosti SH725, a s využitím postupného přesného polohování dílce v ose C2.
Stroj L32-1M10, s celkem osmi (6 + 2) řízenými osami je rovněž vybaven systémem dělení třísek LFV. Nabízí maximální průměr obráběné tyče 32 mm (opčně 38 mm). Zvládá rotace do 8 000 ot/min na vřetenu i protivřetenu a do 9 000 ot/min pro poháněné nástroje. Rychlost pojezdů u všech osmi lineárních řízených os dosahuje až 32 m/min. Výkon hlavního vřetena činí 3,7/7,5 kW, protivřetena 2,2/3,7 kW a pro poháněné nástroje má k dispozici 2,2 kW. Za zmínku stojí možnost využít funkci třecího svařování pro svaření zbytku tyče s čelem tyče nové. Prakticky tím odpadnou ztráty dané nevyužíváním zbytků tyče, což při výrobě dílců z drahých materiálů může přinášet značné úspory.

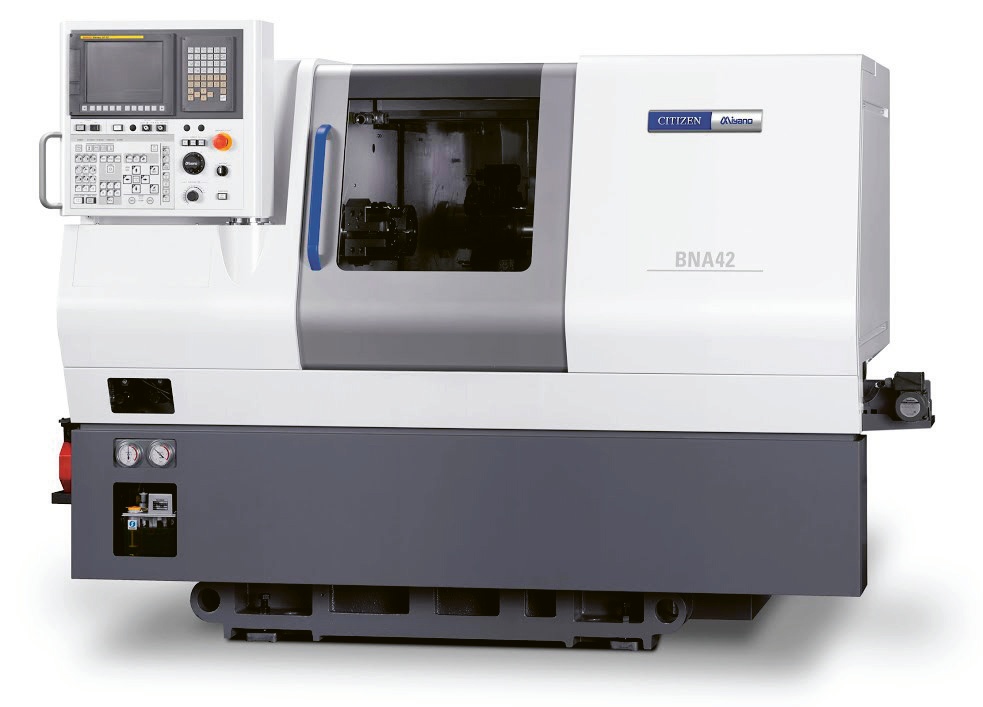

CNC automat BNA-42 DHY3 je vybaven 5 + 2 (C1 a C2) řízenými osami a možností práce v ose Y. Otáčky hlavního vřetena s výkonem 7,5/5,5 kW lze nastavovat v rozsahu 60—6 000 ot/min, v případě protivřetena od 50 do 5 000 ot/min (výkon 5,5/3,7 kW). Maximální délka soustružení je 235 mm. Stroj disponuje řídicím systémem FANUC, dvěma revolverovými hlavami s osmi, resp. šesti nástrojovými pozicemi a maximální rychlostí 5 000 ot/min. Kompaktní konstrukce a tuhost stroje umožňují velké úběry materiálu a tedy velmi produktivní obrábění. V určitých případech může tento stroj dosahovat kratší čas cyklu než dlouhotoče.
CNC automat BNE-51 MYY disponuje 8 + 2 (C1 a C2) řízenými osami a možností práce v ose Y. Největší délka soustružení činí 380 mm. Stroj je vybaven dvěma revolverovými hlavami, přičemž každá z nich disponuje 12 nástrojovými pozicemi s rychlostí pohonu nástrojů do 6 000 ot/min a výkonem až 4,0 kW. Hlavní vřeteno (18,5/15 kW) i protivřeteno (11/7,5 kW) umožňují využít až 5 000 ot/min. Zajímavá je funkce superpozice práce hlavního vřetena SP1 a protivřetena SP2 v součinnosti s osou X3, koordinovaná tak, aby mohly pracovat až tři nástroje současně a dosahovalo se tak výrazné zkrácení hlavního času operace.
Nástroje
Japonská společnost Tungaloy se sídlem v Iwaki v prefektuře Fukušima se dohodla na obchodním spojení s firmou NTK Cutting Tools [od 3. dubna 2023 — pozn. red.], výrobcem specializovaným převážně na nástroje pro obrábění těžkoobrobitelných materiálů. Tím de facto rozšířila svou vlastní nabídku např. o keramické řezné materiály SX5, SX7 a SX9 pro komplikované případy obrábění žáruvzdorných ocelí, o řeznou jakost ST4, určenou pro obrábění nerez ocelí, jakost NTK650 pro opracování malých dílců ze žáruvzdorných ocelí či o jakost DM4, určenou pro těžkoobrobitelné materiály.
Na nové řezné jakosti navazuje nabídka nových řad utvářečů nebo vyměnitelných destiček TFX pro velké hloubky záběru. Nové jsou držáky typu DS-ACH, přesně seřiditelné na výšku osy otáčení tyče a tím prakticky eliminující vznik zbytkového čepu na tyči po upíchnutí, a další nástroje, vhodné především pro dlouhotočné soustružnické automaty.

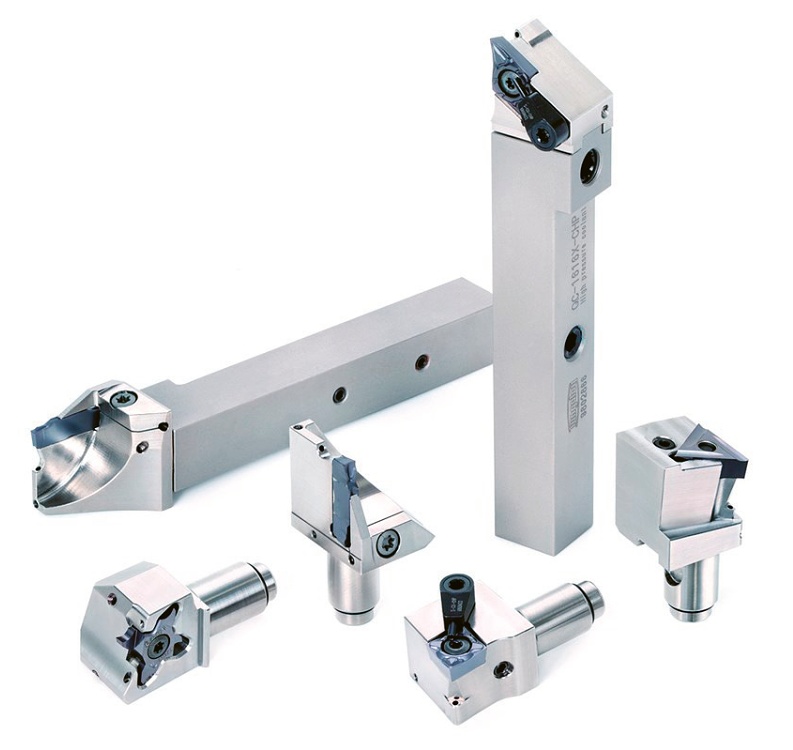

Těžiště nástrojů Tungaloy pro výrobu miniaturních dílců tvoří vybrané nástroje z produktové skupiny Tungaloy AddForce. Jedná se především o modulární nástroje rodiny ModuMini- Turn se snadnou a rychlou výměnou jedné z rozsáhlé řady pracovních hlav se sjednocenou a přesně stanovenou polohou břitu. Během výměny zůstává držák těchto nástrojů upnut ve stroji a mění se pouze pracovní hlavice.

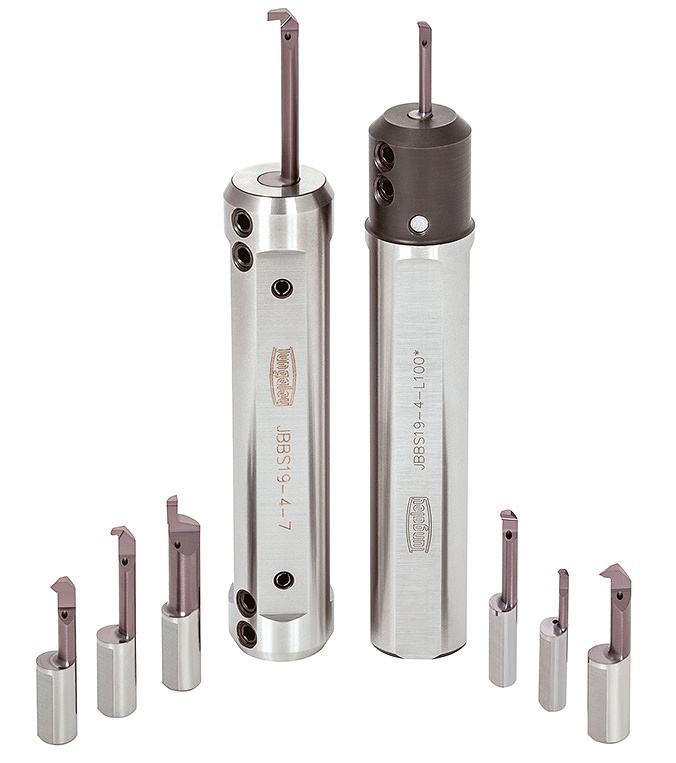

Pro výrobu miniaturních dílců má společnost v nabídce držáky rodiny TinyMini-Turn s miniaturními, ostrými monolitními noži z nové řezné jakosti SH725, opatřené tenkým PVD povlakem, které jsou určeny pro výrobu tvarových otvorů již od ø 1 mm. Pro držáky této rodiny lze užít i vyvrtávací tyče, osazené vyměnitelnými břitovými destičkami i s CVD nebo CBN břitem a dodávané pro otvory od ø 5 mm.
Nechybějí ani nástroje pro šířku úpichu od 1,2 mm — nástroje rodiny Tetra-ForceCut se čtyřbřitými vyměnitelnými břitovými destičkami (VBD) od šířky 1,5 mm, nebo rodina flexibilních upichovacích nástrojů DuoJustCut s dvoubřitými VBD o šířce jen 1 mm. Nové, vysoce přesné nástroje pro mělké zapichování a závitování rodiny MiniVLockGroove řeší problematiku interference se sousedícími nástroji a jsou vhodné k použití ve stísněných prostorách nástrojové lišty dlouhotočného automatu.
Tungaloy ovšem nenabízí jen nástroje, ale také kompletní dodávku technologií s využitím znalostí a zkušeností svých specialistů. Mimo to lze z webových stránek společnosti stáhnout informace týkající se vzorových technologií vybraných dílců včetně uvedení vhodných nástrojů a řezných podmínek nebo si po zadání požadovaných vstupních údajů navrhnout speciální nástroj (např. pro závitování či zhotovení otvoru) prostřednictvím generátoru speciálních nástrojů.
