Pokročilý skener se strukturovaným světlem SmartScan VR800 umožňuje rychlé a přesné měření komponent klimatizačních systémů automobilů, čímž zajišťuje přesnou analýzu, optimální úpravy a montáž. Přečtěte si, jak společnost Denso Manufacturing Czech s.r.o. díky tomuto systému zrychlila proces 3D měření komplexních plastových komponent.
Společnost Denso Manufacturing Czech s.r.o. hledala efektivnější a přesnější metodu pro kontrolu klimatizačních jednotek (HVAC) a jejich částí: tepelných výměníků, ventilátorů nebo plastových dílů. Původní inspekční systém již neměl platnou servisní podporu a v případě poruchy by nebylo možné zajistit náhradní díly. Závodu tak reálně hrozilo riziko výpadku klíčového měřicího řešení, nezbytného pro zajištění kvality výroby.
Pořízením 3D skeneru se strukturovaným světlem SmartScan VR800 nyní může Denso Manufacturing Czech s.r.o. provádět rychlou, bezkontaktní a vysoce přesnou kontrolu, navíc několika dílů najednou. Díky této technologické inovaci se podařilo zkrátit dobu kontroly, zvýšit schopnost detekce vad a zlepšit flexibilitu celého procesu. Výsledkem je vyšší kvalita výrobků a schopnost splnit náročné standardy globálních automobilových zákazníků.
Společnost Denso Manufacturing Czech s.r.o., dceřiná firma japonské skupiny DENSO, byla v České republice založena v roce 2001 a od té doby je oporou automobilového průmyslu. Nachází se v průmyslové zóně v Liberci a zaměstnává 2 000 kvalifikovaných odborníků, kteří se věnují výrobě vysoce kvalitních komponentů pro termální rozvody automobilů. Jako jedna ze dvou klíčových výrobních základen v České republice, spolu se společností Denso Czech s.r.o. ve Zruči nad Sázavou, se liberecký závod specializuje na systémy tepelné regulace zajišťující optimální teplotní podmínky pro cestující i samotné vozidlo.
Každý rok závod dodá přibližně 2,5 milionu klimatizačních jednotek předním evropským a japonským automobilkám, mezi které patří například Volkswagen Group, včetně Škoda Auto, BMW, Toyota, Suzuki, Ford nebo Volvo. Důraz společnosti na kvalitu se odráží v přísných kontrolních procesech a využívání nejmodernějších výrobních technologií, které jí umožňují trvale splňovat vysoké standardy globálního automobilového průmyslu.
Inovace s oporou spolehlivého partnera
Společnost Denso Manufacturing Czech s.r.o. udržuje úzké partnerství se společností Hexagon již téměř dvě desetiletí a za tu dobu začlenila do svých procesů kontroly kvality několik řešení Hexagon, včetně souřadnicových měřicích strojů řady GLOBAL, metrologického softwaru PC-DMIS a 7osého přenosného měřicího ramene Absolute Arm.
V roce 2024 společnost modernizovala své inspekční kapacity, aby překonala omezení předchozího měřicího systému. Tento systém byl pomalý při skenování a zpracování dat, zejména u větších objemů dílů. Nedokázal tak držet krok s rychlým tempem vývoje produktů a výroby. Hledala tak pokročilejší řešení a nakonec sáhla po nejnovější generaci technologie optického skenování. Na trh nově uvedený skener SmartScan VR800 vynikl svou vysokou přesností, rychlostí a efektivitou - vlastnostmi, které odpovídají neustále rostoucím nárokům moderní výroby.
Společnost Hexagon podpořila přechod na nový systém praktickým školením na reálných dílech, díky čemuž mohl tým společnosti Denso Manufacturing Czech s.r.o. začít systém používat v běžném provozu téměř okamžitě. Díky čtyřem vyškoleným operátorům nyní závod těží z větší flexibility i interní odbornosti. Pavel Knirsch, manažer kvality ve společnosti Denso Manufacturing Czech s.r.o, uvádí: „Bylo důležité zajistit, abychom se dokázali co nejrychleji přizpůsobit novému systému a začali jej efektivně využívat v naší každodenní praxi."
Zlepšení kontroly kvality plastových dílů pomocí optického skenování

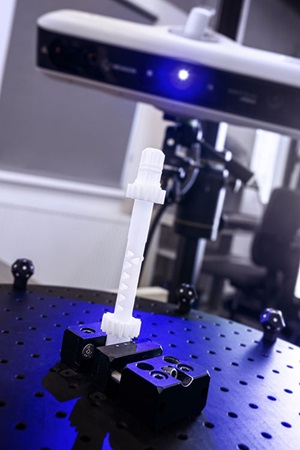

Pořízení skeneru SmartScan VR800 významně zlepšilo inspekci plastových dílů používaných do klimatizačních systémů. Tyto díly, často velmi složité a nepravidelně tvarované, jsou ideálně vhodné pro optické skenovací schopnosti skeneru SmartScan VR800, které umožňují podrobnou digitalizaci povrchu bez nutnosti ručního obodování jako u dotykového měření na stacionárních souřadnicových měřicích strojích. Motoricky ovládaný zoom objektivu skeneru umožňuje nastavit rozlišení a rozsah měření zcela prostřednictvím softwaru, čímž odpadá potřeba manuální výměny čoček.
Skener je obzvláště účinný při měření plastových materiálů, které jsou náchylné k deformacím. Jak vysvětluje Knirsch: „Plastové materiály jsou citlivé na deformace a právě zde skener skutečně vyniká. Díky rychlému skenování a možnosti generovat barevné mapy efektivně odhaluje odchylky a změny tvaru, které by mohly ovlivnit funkčnost dílu." Tato schopnost je klíčová pro identifikaci běžných vad, jako jsou propadliny vzniklé při vstřikování plastu. Umožňuje tak přesnou analýzu a informovaná nápravná opatření.
Skener se obvykle používá každý druhý den, v závislosti na aktuálních potřebách výroby.
Pracovní proces je uspořádán tak, aby maximalizoval efektivitu: jeden den je věnován skenování dílů, například komponentů pohybu klapek, zatímco následující den se věnují detailnímu vyhodnocení získaných dat. Oddělení skenování od analýzy umožňuje týmu efektivně pracovat a rychle reagovat na požadavky výroby.
Zatímco kompletní HVAC jednotky procházejí kontrolou pomocí inspekčních strojů v linkách, skener SmartScan VR800 se používá k inspekci jednotlivých komponentů. „Klimatizační systém se skládá z obrovského množství dílů, z nichž každý plní specifickou funkci a zároveň musí přesně zapadat do celkového konstrukčního řešení," říká Knirsch. „To je zvláště kritické v raných fázích nových projektů, kdy jsou ještě jednotlivé díly ve fázi ladění. Mnoho dílů je potřeba upravit tak, aby byla zajištěna bezproblémová integrace systému."

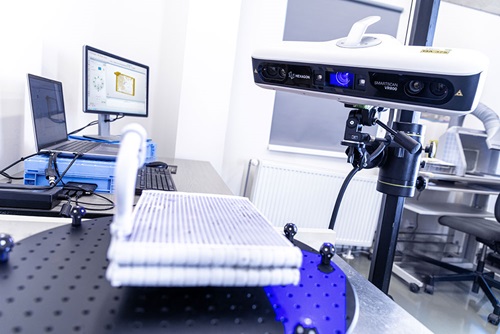

Díky skenovacímu systému je možné rychle a přesně naskenovat více dílů současně, vyhodnotit jejich vzájemnou kompatibilitu a určit, který z nich je potřeba upravit a jakým směrem, aby výsledný produkt odpovídal požadavkům zákazníka. Získaná data jsou poté sdílena s konstruktéry a dodavateli, což usnadňuje spolupráci na úpravách designu nebo optimalizaci tolerancí.
Významná úspora času a zvýšená efektivita
SmartScan VR800 výrazně zlepšil inspekční procesy ve společnosti Denso Manufacturing Czech s.r.o. díky svým pokročilým funkcím a přinesl tak úsporu času a zvýšení provozní efektivity. Antonín Kvasnička, vedoucí týmu kvality, uvádí: „Jedním z prvních viditelných přínosů nového systému je výrazná úspora času. VR800 nabízí rychlejší skenování a zpracování dat ve srovnání s předchozím systémem, což je zvláště patrné při kontrole většího objemu dílů." Toto zlepšení umožňuje pracovat s velkým množstvím dat rychleji a pružněji reagovat na potřeby vývoje či výroby.
Partnerství pro pokrok
Společnost Denso Manufacturing Czech s.r.o. aktivně sdílí znalosti s ostatními pobočkami ve skupině s cílem standardizovat měřicí metodiky. Využívání 3D skenování se stává společným přístupem, který sjednocuje očekávání, požadavky a technické možnosti.
Do budoucna je společnost optimistická. S plány na zavedení nových produktů, zejména pro elektrická vozidla a klimatizační systémy nové generace, bude SmartScan VR800 klíčovým nástrojem. Společnost také systematicky zavádí opatření o dosažení uhlíkové neutrality do roku 2030.
Díky přijímání inovativních technologií a posilování strategických partnerství společnost Denso Manufacturing Czech s.r.o. pokračuje v nastavování standardů kvality a inovací v automobilovém průmyslu. Její spolupráce se společností Hexagon je příkladem toho, jak vzájemná důvěra a sdílené cíle vedou k pozoruhodnému pokroku a zajišťují, že společnost Denso zůstává na čele výroby automobilových komponentů.
Skener se strukturovaným světlem SmartScan VR800
Funkce Smart Zoom a Smart Resolution skeneru SmartScan VR800 umožňují nasnímání kritických oblastí ve vysokém rozlišení, zatímco zbytek dílu může být skenován se standardním rozlišením. Díky nastavení rozlišení a rozsahu měření, které probíhá výlučně prostřednictvím softwaru, výrazně zjednodušuje kontrolní proces.
Další funkce Smart Snap využívá čtyři digitální kamery k současnému skenování a snímání značek. To umožňuje umístění fotogrammetrických značek mimo oblast 3D skenování. Díky tomu není potřeba tolik značek a rozšiřuje se měřicí rozsah, což zrychluje celý proces skenování.
Softwarově řízené úpravy poskytují Denso Manufacturing Czech s.r.o. flexibilitu a rychlé přizpůsobení různým potřebám inspekce bez nutnosti měnit objektivy. Možnost integrace dat s různým rozlišením do jednoho projektu dále zvyšuje efektivitu. Díky tomu může společnost zpracovávat velké množství dílů, dodržovat výrobní harmonogramy a splňovat přísné požadavky na kvalitu svých zákazníků.
