Při montáži, výrobě přípravků, fixaci obrobků nebo zajištění krytů nachází často uplatnění různé druhy rychloupínačů a uzávěrů. Oproti jiným spojovacím prvkům zaujmou tím, že díky pákovému převodu poskytují uživateli vysokou upínací sílu. Také se s nimi snadno manipuluje, a to bez použití nářadí a lze je ovládat jen jednou rukou. Některé typy navíc kombinují i bezpečnostní nebo uzavírací funkci. Na trhu najdete různé verze mechanických upínačů, nebo těch pneumatických. Kdy se hodí využít vodorovné, kdy třmenové nebo ty otočné? Pojďme si nyní projít základní kritéria správného výběru.
Rychloupínače musí bez problémů odolat vysoké mechanické zátěži, a proto se vyrábějí výhradně z kovu. Konkrétně z oceli nebo nerezové oceli. Při jejich výběru se tedy odpíchněte od toho, zda budou umístěny ve vnitřním suchém prostoru a vystačíte si tak s ocelovými, nebo zda sáhnete po jejich antikorozní verzi, protože s nimi budete pracovat v náročnějších podmínkách, tj. tam, kde je vlhko, kde se vyskytuje sůl, chemikálie nebo jiné agresivní látky.

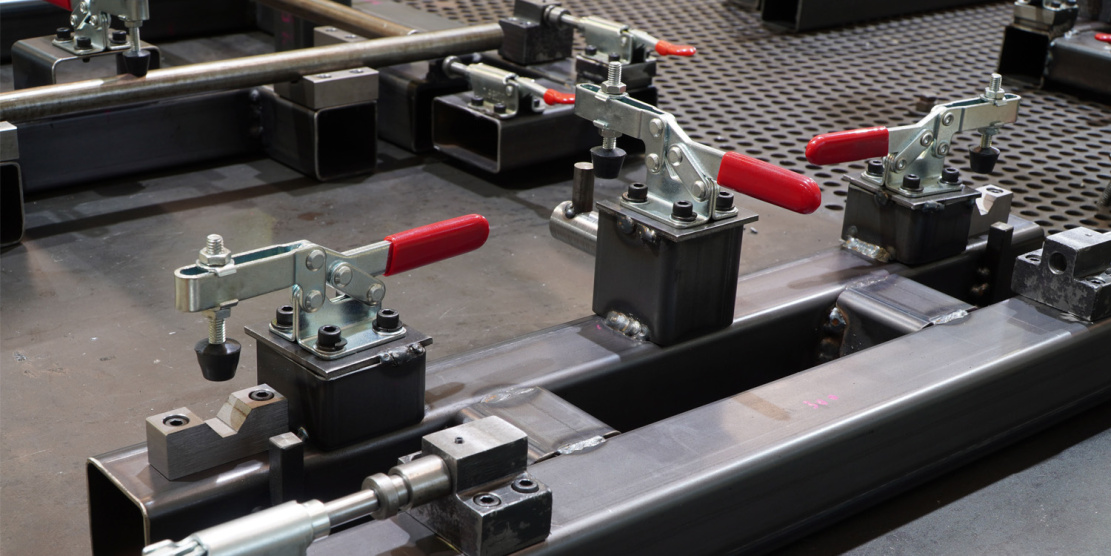

Využití rychloupínacích pák je pestré. Hodí se třeba pro fixaci dílů během obrábění, svařování nebo montáže.
Mechanický, nebo pneumatický rychloupínač?
Nejčastěji používaným typem těchto komponent jsou rychloupínače mechanické. Využívají pákový nebo hákový mechanismus, který umožňuje snadné ovládání a přináší uživateli vysokou upínací sílu a spolehlivé zajištění. Ovládají se tak, že obsluha zatlačí nebo zatáhne rukou za páku a tím dojde k přítlaku a zajištění příslušného předmětu. Hodit se vám budou zejména při výrobě přípravků, obrábění, montážních operacích apod.
Alternativou k nim jsou rychloupínače pneumatické, které nacházejí uplatnění především v automatizované výrobě, na montážních a svařovacích linkách nebo v aplikacích s vysokou opakovatelností a důrazem na úsporu času. Tento typ rychloupínek totiž využívá k přidržení a uvolnění obrobků nebo dílů stlačený vzduch. Pneumatický pístek vyvine potřebnou sílu pro sevření - po přivedení tlaku dojde k rychlému a přesnému upnutí, po odtlakování se upínač uvolní. Vše tedy probíhá automaticky bez nutnosti ručního zásahu. „Pneumatické rychloupínací páky vybírejte do těch provozů, kde potřebujete zajistit synchronizované a bezobslužné upnutí více dílů najednou, nebo kde nelze z důvodu bezpečnosti či ergonomie použít ručně ovládané prvky," radí Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Máte málo prostoru? Volte vodorovné verze. Pro sevření ze stran zase třmenové
Pokud vaše volba padla na tradiční mechanické upínače, zamyslete se ještě nad konkrétním uspořádáním pracovitě a podle toho vyberte správný konstrukční typ. „Pokud máte omezený prostor nad upínačem, doporučuji zvolit vodorovnou verzi. Její páka zůstává při upnutí sklopena, a tedy nepřekáží," radí Ondřej Radosta a dodává: „Naopak pokud potřebujete vyvinout co možná nejvyšší upínací sílu, což se hodí zejména u montážních stolů nebo při fixaci těžších obrobků, doporučuji sáhnout po svislých upínačích."

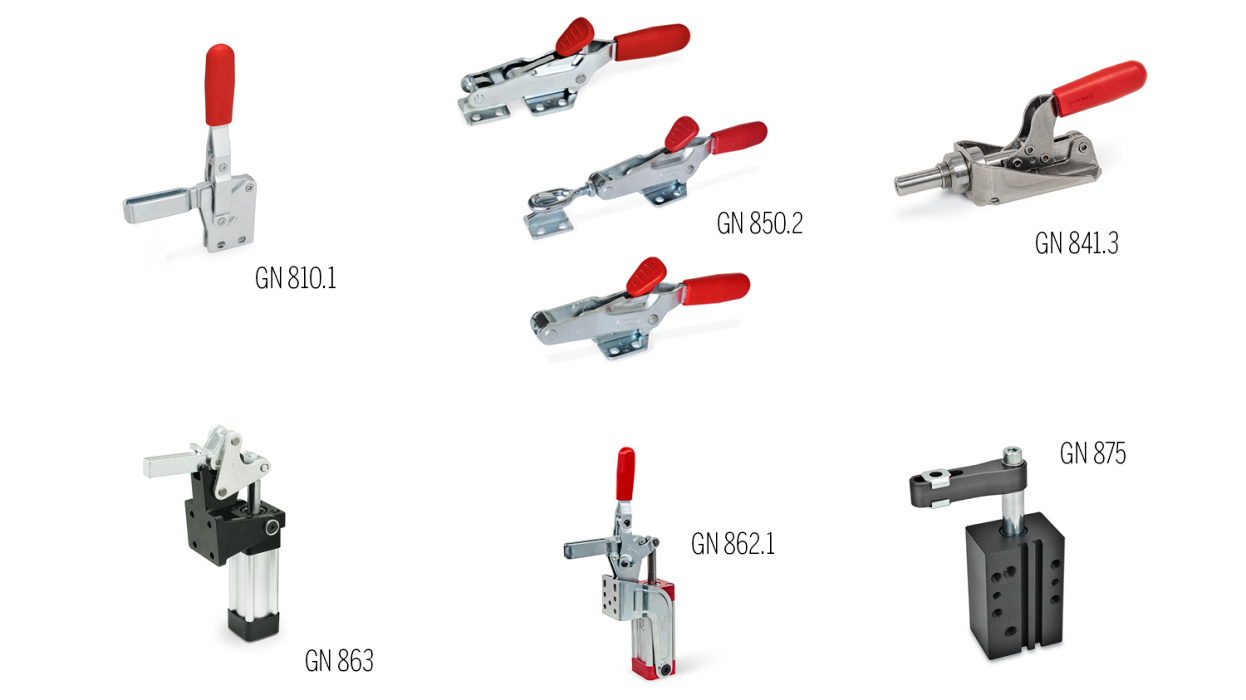

Na trhu najdete různé druhy mechanických i pneumatických rychloupínačů. Daný typ volte podle požadavků konkrétní aplikace.
Další variantou jsou upínače hákové, které se vám budou hodit, pokud potřebujete spojit dvě části, například víko a rám. Hákový upínač se totiž zachycuje tahem za protikus. Navíc může být vybaven západkou, díky čemuž předejdete nechtěnému uvolnění. „Pro sevření dílů z obou stran, například forem nebo výlisků, a jejich rovnoměrné přidržení, volte rychloupínky třmenové," doplňuje Ondřej Radosta.
Poslední možností jsou upínače přímé, které se vám budou hodit, pokud potřebujete působit na upínaný předmět přímým tlakem zepředu, například přitlačit obrobek ke stolu. Tato verze rychloupínek je vybavena upínací tyčí, která se pohybuje v ose vpřed nebo vzad a poskytne vám tak přesné a silné upnutí.
Otočné verze usnadní přístup k obrobku
Co se týče pneumatických upínačů, tak na trhu narazíte na klasické modely nebo otočné verze. Ty klasické se od sebe liší především způsobem montáže, která může být horizontální nebo vertikální. Některé navíc vedle pneumatického ovládání nabízí i to ruční, což se hodí, pokud potřebujete kombinovat automatizované upínání s manuálním zásahem, například při seřizování, testování nebo v případě výpadku tlakového vzduchu. V náročných provozech, ať už co se mechanické zátěže nebo vnějších podmínek týče, jistě oceníte ty se zvýšenou odolností.
V případě, že je pro vás důležité mít zajištěný volný přístup k upínanému dílu, volte otočné pneumatické upínače. Fungují totiž tak, že se nejprve otočí do pracovní polohy, např. nad obrobek, a následně přitlačí upínací rameno dolů. Po uvolnění se rameno zvedne a otočí se zpět mimo pracovní oblast.

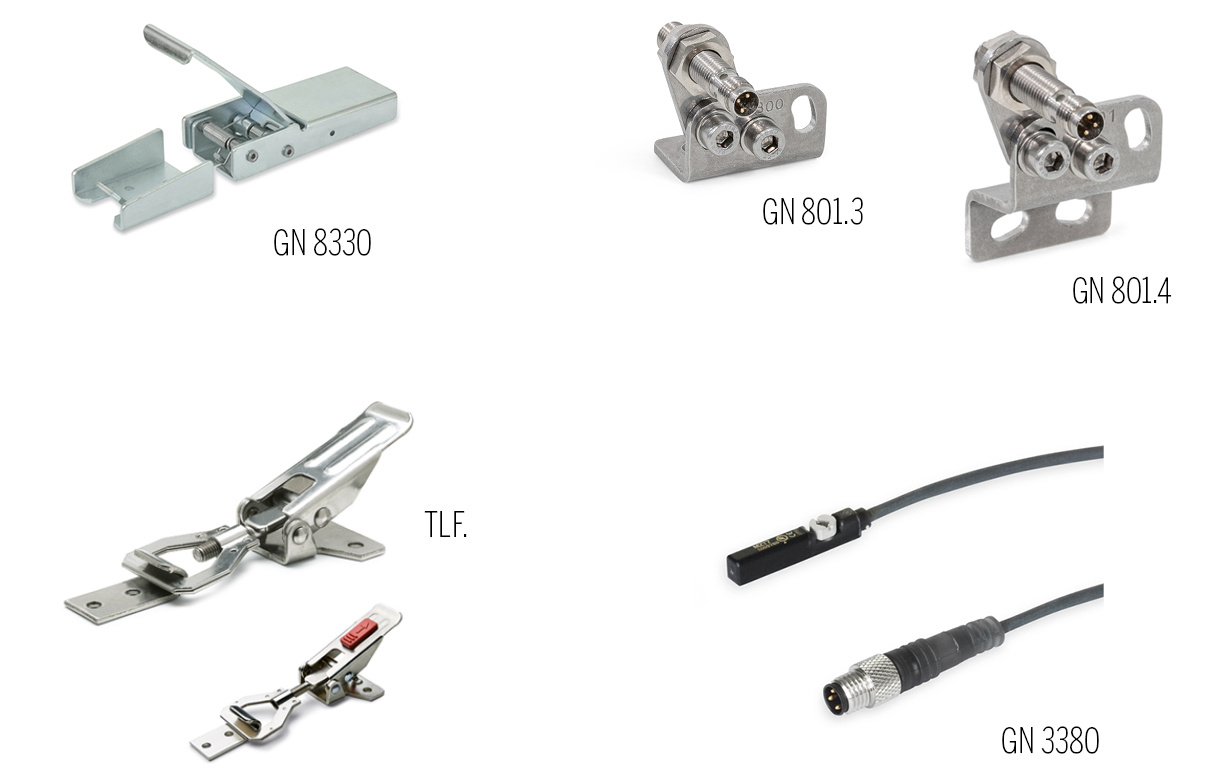

K bezpečné práci s rychloupínači se vám mohou hodit snímače polohy spolu s držáky. Při spojování dvou dílů zkuste alternativu, kterou jsou upínací spony.
Klíčovou roli hraje také montáž, nastavitelnost a bezpečnost
Pro správnou funkci rychloupínače je z důvodu bezpečnosti a stabilního upnutí nutné přesně nastavit jeho polohu a přítlak. Proto při výběru věnujte pozornost také způsobu montáže a možnosti nastavení. „Většina rychloupínek se upevňuje šrouby přes montážní základnu, která může být horizontální nebo vertikální. Pro aplikace s větší zátěží lze některé typy místo šroubování přivařit, což zajistí maximální stabilitu," vyjmenovává způsoby montáže Ondřej Radosta, jednatel společnosti Elesa+Ganter CZ.
Dále zvažte, zda se vám bude hodit varianta s kombinovanou upínací a uzavírací funkcí, například pro zajištění vík nebo krytů, kde je potřeba nejen rychlé zavření, ale i pevné přitlačení kvůli těsnosti nebo ochraně proti vibracím. Dostupné jsou i nastavitelné verze rychloupínacích pák, u kterých lze upravit délku i přítlačnou sílu.
Jednodušší řešení? Upínací spony. A nezapomeňte na příslušenství
Pokud ale potřebujete jen rychle a opakovaně spojit dvě části, například víko se stěnou bedny, a nevyžadujete přímý přítlak, postačí vám upínací spony. Ty jsou založeny na pákovém nebo hákovém principu a hodí se všude tam, kde dochází k častému otevírání a zavírání krytů, dílů nebo boxů.
Součástí sortimentu je i široké příslušenství - od držáků senzorů, snímačů polohy a prodloužených ramen až po upínací třmeny, podložky či držáky nástrojů. „Takové snímače polohy, které se instalují na upínače za využití speciálních držáků, detekují zavřenou polohu příslušné rychloupínací páky rozsvícením LED kontrolky, a pomáhají tak předcházet nehodám," vysvětluje Ondřej Radosta. Zvažte tedy, zda se pro vaši aplikaci nebude hodit i nějaký takový doplňkový díl.
Koukněte se, jak takový snímač polohy rychloupínací páky funguje v praxi.
