Moderní výroba je čím dál komplexnější a klade vysoké nároky na přesnost a kvalitu. S rostoucími požadavky proto vyvstává otázka, jaké metrologické systémy dokážou těmto nárokům nejlépe vyhovět. Tento článek se soustředí na mobilní měřicí ramena, která jsou díky své flexibilitě, přesnosti a univerzálnosti nepostradatelným prvkem kontroly kvality. Představují vhodné řešení pro široké spektrum měřicích úloh napříč celým řetězcem pokročilé výroby.
Měřicí ramena a jejich nezastupitelná role
Přestože nové technologie stále rozšiřují hranice výroby, měřicí ramena si uchovávají své místo. Poskytují vysoce kvalitní data, která lze využívat napříč celou výrobou.
Nejvhodnější metoda inspekce vždy závisí na konkrétní aplikaci.

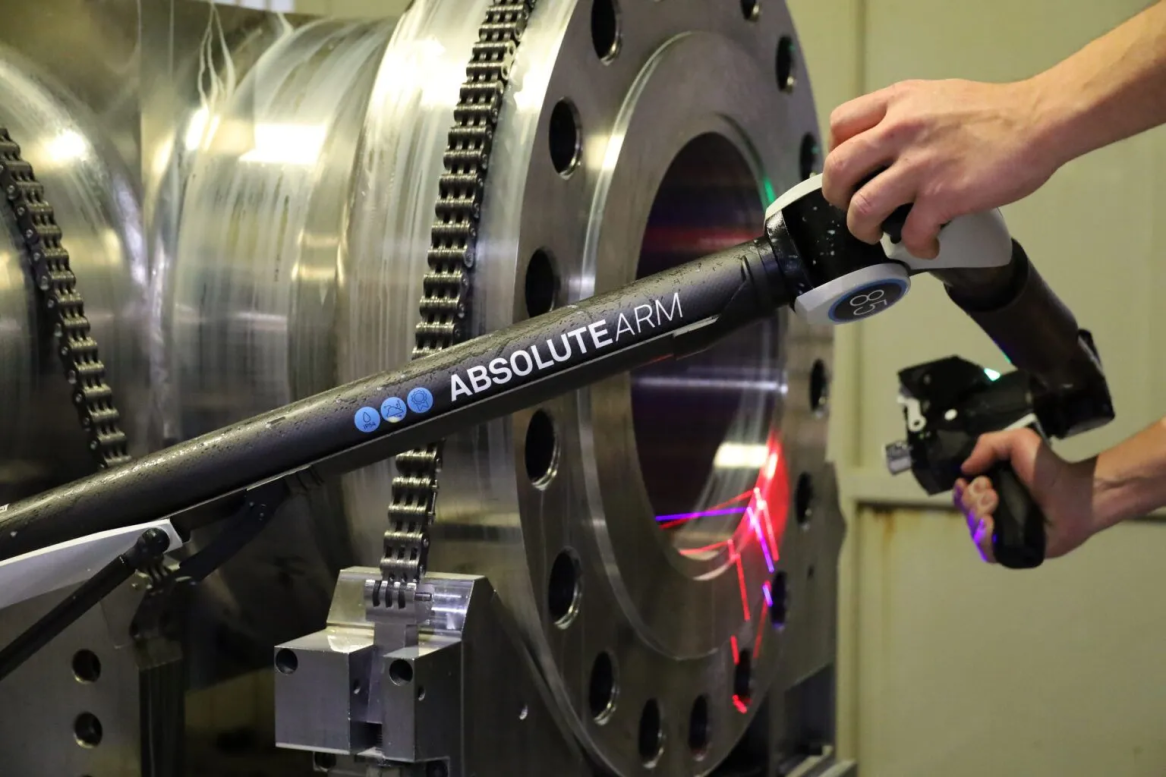

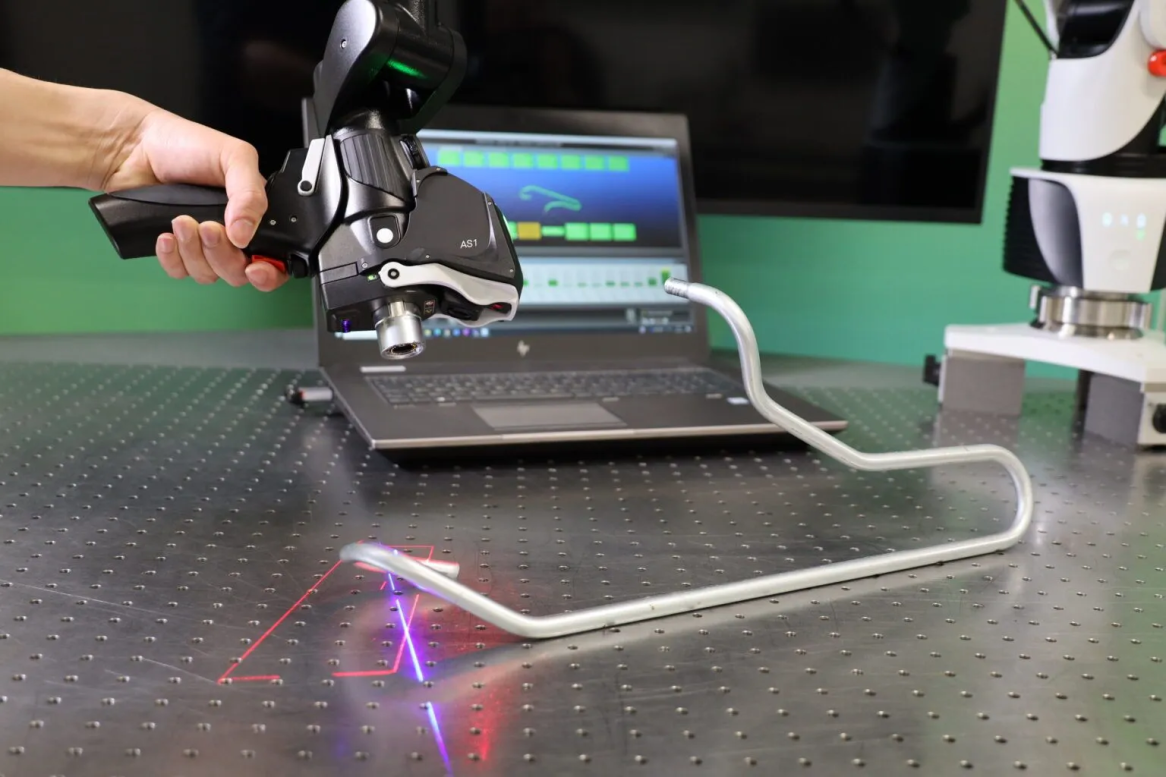

Některé aplikace jsou pro tyto systémy přímo ideální. Například kusová nebo malosériová výroba, unikátní díly nebo zakázkové komponenty. Dlouhodobým příkladem je trubkový průmysl, kde se ramena již desetiletí používají ke kontrole dílů, výpočtu výrobních chyb a k zasílání korekcí zpět do CNC ohýbaček.

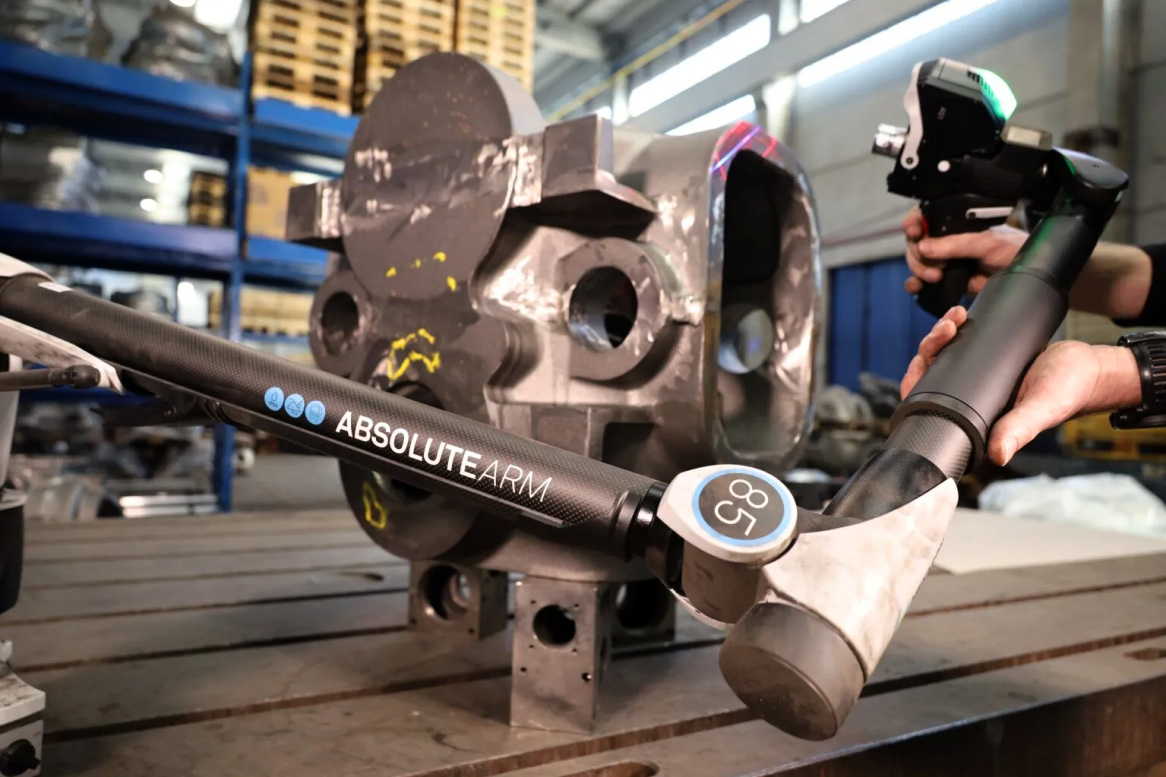

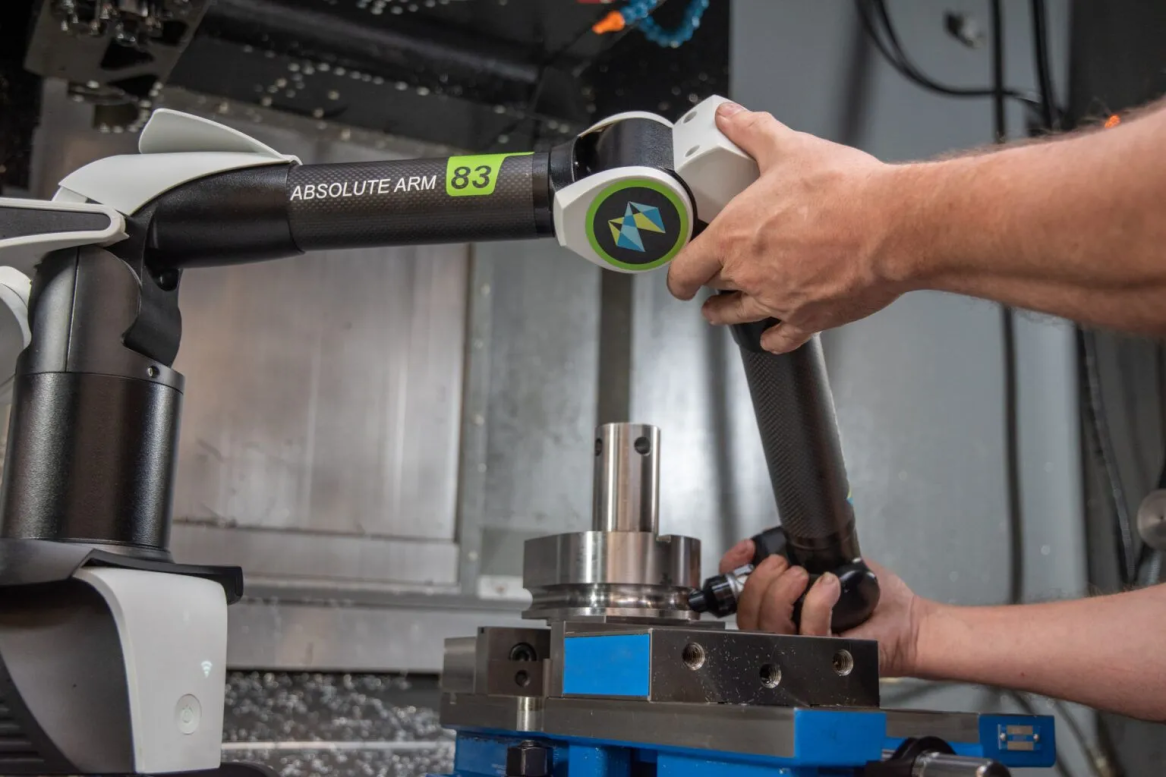

Přenosná měřicí ramena jsou vysoce univerzální systémy využitelné v řadě průmyslových aplikací.
Rychlé a přesné řešení prototypů a malých sérií
Před zařazením dílů do sériové výroby procházejí fázemi návrhu, analýzy a iterací, které vyžadují přesné 3D měření. V těchto fázích se vyrábí jen malé série dílů, často rozptýlené mezi různými dodavateli. Programování robotů nebo využití stacionárních měřicích strojů by v tomto případě bylo pomalé a neefektivní řešení.
Rychlý, přesný a nákladově efektivní způsob kontroly kvality je právě mobilní měřicí rameno, které lze snadno vzít přímo k dílu nebo k dodavateli na jiném místě.

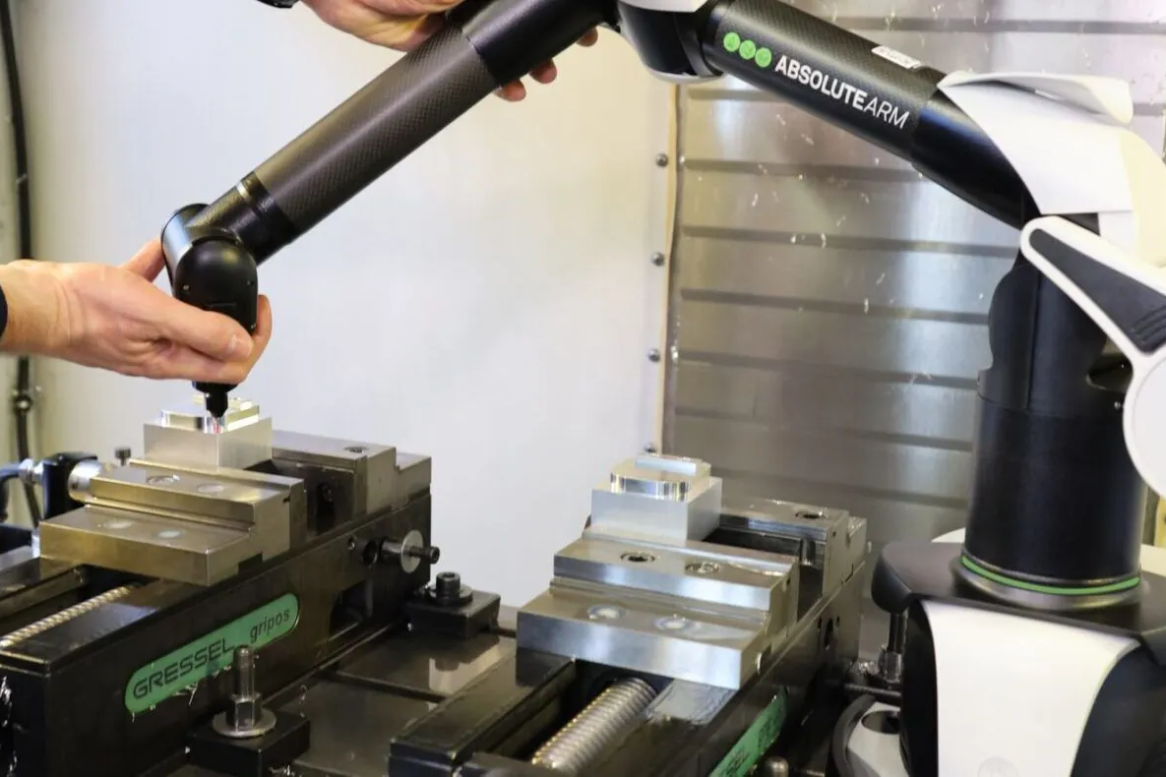

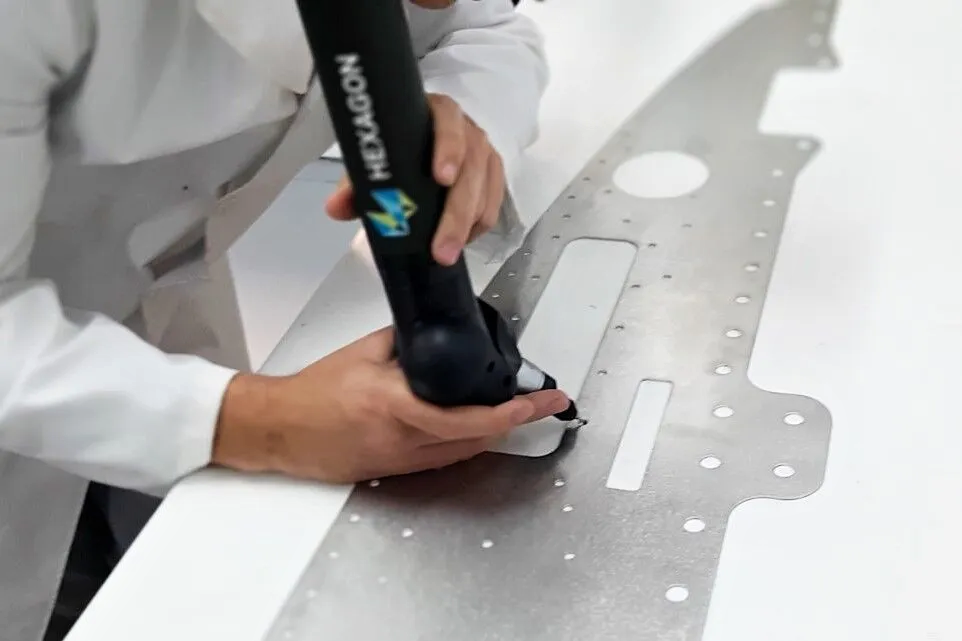

Například při inspekci plechového dílu je měřicí rameno vhodnější než průmyslový robot:
-
V této fázi jde o vývoj, ne sériovou výrobu. Dochází tak k častým změnám a korekcím. Přenosné zařízení umožňuje okamžitou kontrolu, korekci a opětovné ověření dílu.
-
Další výhodou manuální metrologie je flexibilita. K dílu se lze kdykoliv vrátit a provést doplňující měření bez nutnosti přeprogramování.
FAI: přesné měření prvního dílu během 20 minut
Dalším příkladem využití manuální přenosné metrologie je FAI (First Article Inspection) - kontrola prvního výrobku, která je klíčová zejména v odvětvích s přísnými normami, jako je automobilový průmysl nebo letectví.
Použití například robota nebo sCMM stroje by zde bylo zbytečně časově náročné. Přenosným ramenem lze provést sken a analýzu za 20 minut.
Další aplikace pro mobilní měřicí ramena
Přenosná měřicí zařízení nacházejí uplatnění i mimo standardní výrobní procesy a excelují v situacích, kde je potřeba flexibilita, rychlost a přesnost měření.
-
Reverzní inženýrství: Například při výrobě náhradních dílů pro automobily nebo letecké motory, které již nejsou v produkci.
-
MRO (údržba, opravy a provoz) v letectví: Umožňují ověřit stav jednotlivých součástí letadel, což je zásadní pro zajištění bezpečnosti a spolehlivosti provozu. Díky nim lze provádět kontroly přímo na místě, aniž by bylo nutné díly demontovat nebo přesouvat do specializovaných laboratoří.
Přesnost a konzistence přenosného měření
V chytré výrobě je kvalita dat zásadní, přičemž hlavní obavou u manuálních metod je riziko lidské chyby a nekonzistence. Ramena Absolute Arm od společnosti Hexagon jsou proto certifikována podle mezinárodních norem (ISO 10360-8, 10360-12, 17025 a volitelně 10360-2), a tím zajišťují přesnost a dohledatelnost měření. Kromě toho jsou navržena tak, aby minimalizovala vliv operátora a disponují řadou moderních funkcí:
-
Ochranou IP54 proti prachu a kapalinám.
-
Přesným měřením v teplotním rozmezí 5-45 °C.
-
Senzory prostředí upozorňující na vibrace, posuny nebo změny teploty.
-
Vyvážením Zero-G pro jednoduché ovládání ramene.
-
Technologií SHINE automaticky optimalizující nastavení laserových skenerů pro měření různých povrchů.

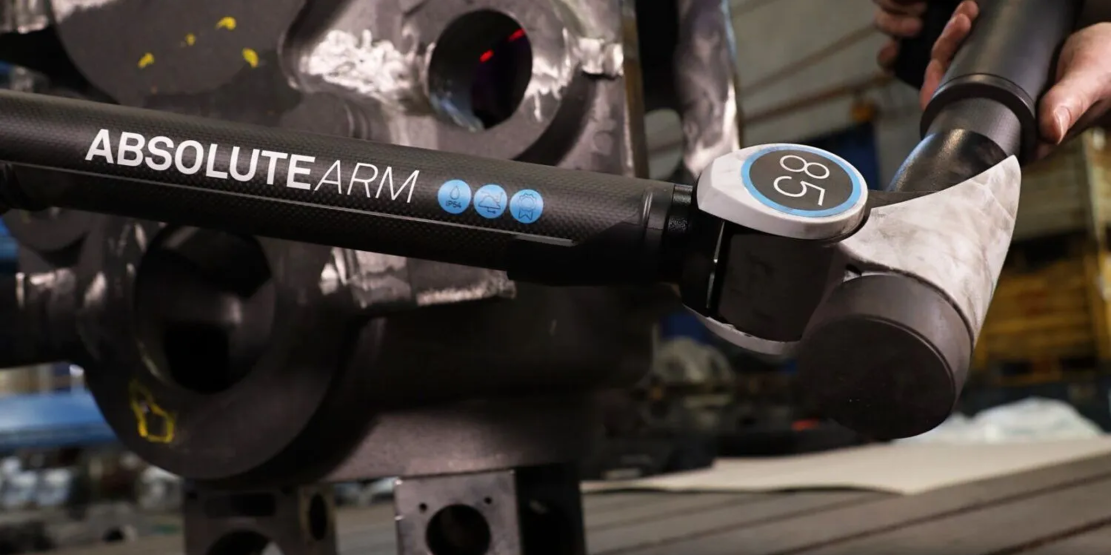

Měřicí ramena Absolute Arm mají v inspekci kvality nezastupitelnou roli.
Budoucnost metrologie v rukou přesnosti a flexibility
Měřicí ramena se neustále vyvíjejí a díky certifikacím i uživatelsky přívětivým inovacím zajišťují spolehlivou přesnost a konzistenci měření. I do budoucna tak představují nepostradatelné řešení pro přesné, efektivní a univerzální 3D měření napříč průmyslovými odvětvími.
