Společnost Franke nabízí technická řešení na míru tam, kde běžná ložiska a lineární vedení selhávají, ať už jde o požadavky na nízkou hmotnost, kompaktní konstrukci, hladký chod či nestandardní geometrie. Produkty značky nacházejí uplatnění v nejrůznějších průmyslových odvětvích – od automatizace a robotiky přes zdravotnickou techniku až po letecký a obranný průmysl.
Mezi pokročilé aplikace firmy Franke patří levitující ložiska s přímým pohonem v počítačových tomografech (CT). Moderní počítačové tomografy využívají levitující ložiska s přímým pohonem, která zajišťují hladký a tichý pohyb při vysoké rotační rychlosti. V těchto systémech je stator motoru pevně integrován do rámu zařízení a součástí rotoru jsou i senzory a zářiče. Ložiska nejsou v kontaktu s hřídelí – levitace je zajištěna pomocí magnetického pole.
Toto řešení se vyznačuje kompaktní konstrukcí, vysokou dynamikou a dlouhou životností díky sníženému zatížení ložisek a představuje významný krok vpřed v oblasti lékařské diagnostiky.
Bezkontaktní ložiska, založená na magnetickém principu, v kombinaci s integrovaným elektromotorem umožňují přesný, rychlý a tichý pohyb rotačních součástí zařízení bez nutnosti mechanických převodů. Kompaktní ložiskové systémy s přímým pohonem významně přispívají ke zvýšení diagnostické kvality, zkrácení doby vyšetření a vyššímu komfortu pacienta.
Patentovaný princip – konstrukční flexibilita a výkon

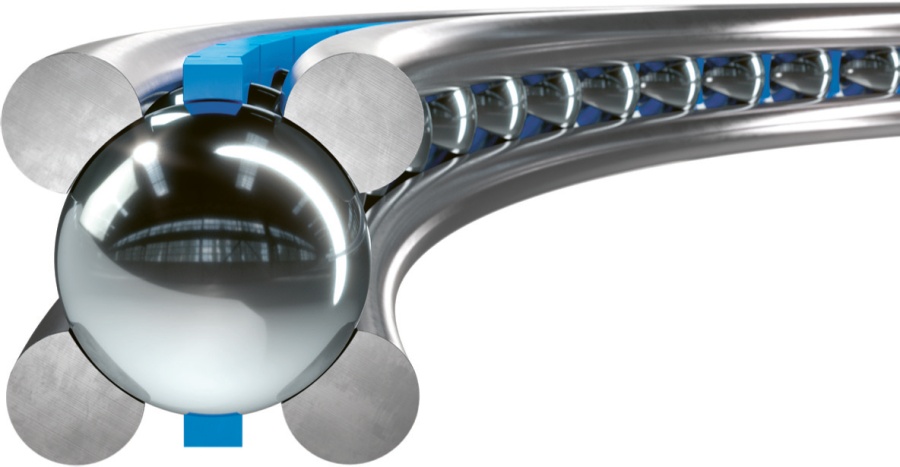

Valivá ložiska Franke využívají patentovaný konstrukční princip, při němž se valivá tělesa (kuličky či válečky) nepohybují přímo po tělese ložiska, ale po přesně broušených oběžných drahách z ocelových drátů. Tyto oběžné dráhy jsou integrovány do ložiskového pouzdra nebo přímo do zákaznické konstrukce. Výsledkem je celá řada výhod, mezi něž patří:

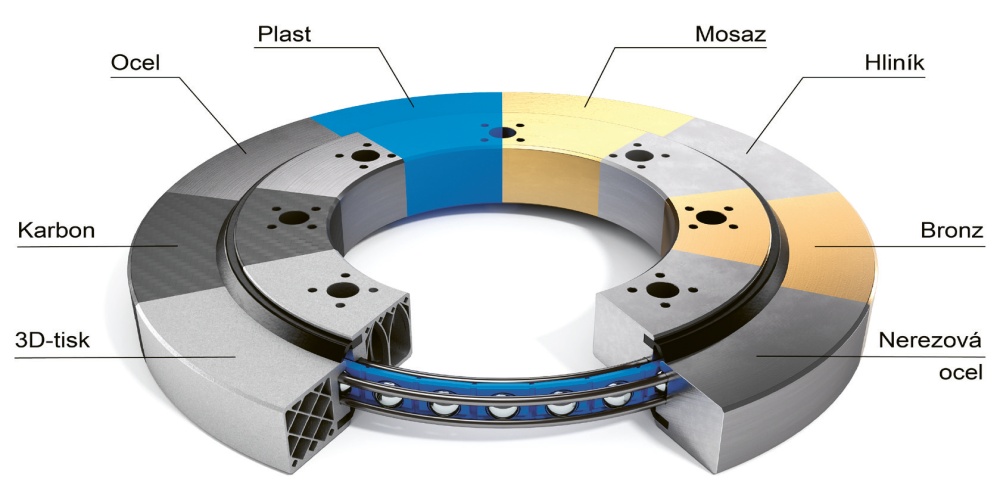

- možnost použití lehkých a nekonvenčních materiálů (např. hliník, plast, karbon),
- výroba v nestandardních rozměrech a tvarech,
- vysoká konstrukční volnost a přímá integrace do nosných částí konstrukce,
- možnost výroby metodou 3D tisku s optimalizovanou vnitřní strukturou,
- nastavitelné předepnutí ložisek,
- určitá elasticita konstrukce.
Vestavné ložiskové elementy – maximální svoboda návrhu
Pro specifické aplikace nabízí Franke vestavné ložiskové elementy, které obsahují pouze oběžné dráhy a valivá tělesa – bez vnějšího nebo vnitřního těla ložiska. Tento formát umožňuje konstruktérům plně přizpůsobit uložení ložiska do vlastního návrhu pouzdra nebo zabudování do zákaznické konstrukce. Vestavné elementy zajišťují vysokou únosnost, všesměrovou zatížitelnost a nastavitelné předepnutí. Výhodou je také možnost volby z široké škály materiálů.
Přímý pohon – vyšší účinnost a kompaktní řešení

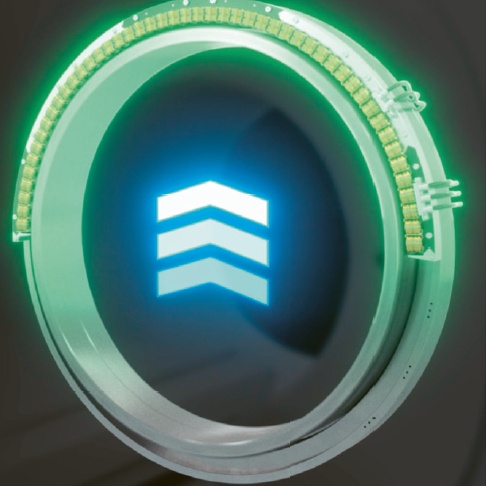

Jednou z nejpokročilejších technologií Franke jsou ložiska s integrovaným přímým pohonem. Spojením drátového ložiska a elektromotoru vzniká kompaktní rotační jednotka s vysokou účinností a minimem mechanických ztrát. Tento koncept umožňuje eliminovat tradiční převodové mechanismy, jako jsou řemeny nebo převodovky, což vede k menšímu opotřebení, nižší hmotnosti a lepší dynamice pohybu.
Klíčové výhody:
- odstranění převodových mechanismů,
- redukce tření a opotřebení,
- výrazná úspora hmotnosti díky lehkým materiálům,
- až 30% úspora energie díky nižší setrvačnosti.
Franke lineární vedení – přesný a tichý pohyb
Lineární vedení jsou navržena tak, aby zajistila hladký a tichý pohyb s maximální přesností. Jejich modulární konstrukce umožňuje snadnou integraci do různých typů zařízení – od laboratorní techniky až po automatizované výrobní linky.
Společnost Franke se již více než 75 let řadí mezi přední výrobce vysoce přesných rotačních a lineárních systémů. Tyto systémy využívají jedinečný patentovaný konstrukční princip, který ve spojení s moderními materiály tvoří základ pro inovativní a technologicky náročná řešení.
