Plastové čočky se staly nepostradatelnou součástí smartphonů. Svou popularitu si získaly díky vyšší odolnosti a nižším nákladům ve srovnání se skleněnými alternativami. Aby však mohly splňovat nároky dnešních uživatelů, je nezbytné, aby jejich výrobní proces byl maximálně precizní. Základem celé výroby jsou formy, jejichž jednotlivé komponenty, od samotných forem přes upínací desky až po vodicí čepy, musí být dokonale koordinovány.
V současné době, kdy fotografie a videa hrají klíčovou roli v každodenní komunikaci a mají zásadní význam zejména na sociálních sítích, se stává kvalita fotoaparátu jedním z hlavních faktorů při výběru mobilního telefonu.
Na výslednou kvalitu obrazu má zásadní vliv zejména kvalita čoček. Jakákoliv nepřesnost při jejich výrobě, odchylka v měření nebo optická aberace může vést ke zkreslení obrazu a negativně jej ovlivnit. I ty nejmenší odchylky ve formách tak mohou mít zásadní dopad na optické vlastnosti finálních čoček. Proto je preciznost v každém kroku výroby naprosto klíčová.
Nezbytnost měření na submikronové úrovni

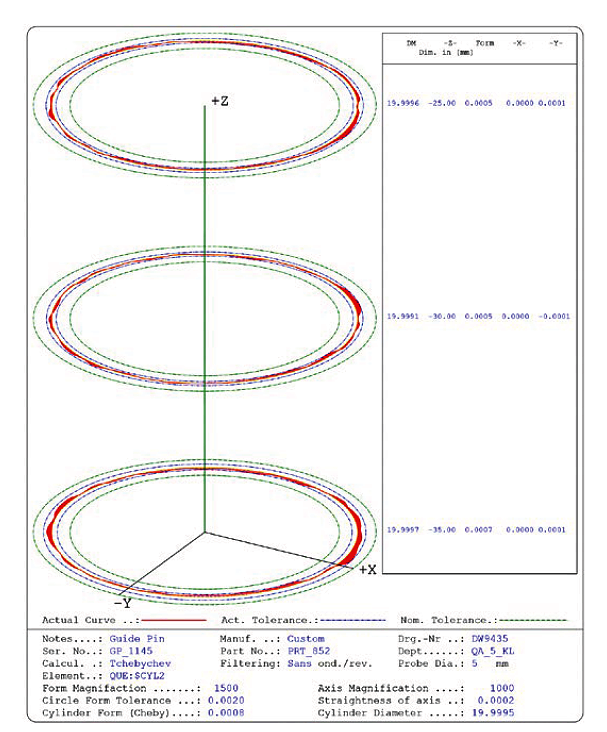

Kontrola kvality forem a jejich sestav ve výrobě optických komponentů představuje jednu z největších výzev. Tolerance jsou zde mimořádně striktní. Například průměr vodicích čepů musí splňovat toleranci +3 μm a tvarovou odchylku pouhých 0,5 μm. Takto vysoké nároky jednoznačně vyžadují inspekční řešení s extrémně vysokou přesností.
Vzhledem k tomu, že se plastové čočky vyrábějí ve velkých sériích, nestačí pouze přesné měření. Stejně důležitá je i rychlost měření a schopnost minimalizovat zmetkovitost. Efektivní kontrola kvality proto musí kombinovat extrémní přesnost s vysokou propustností a spolehlivostí.
Výroba s důrazem na přesnost, flexibilitu a propustnost
Leitz PMM-C Precision představuje komplexní řešení, které si bez problémů poradí i s těmi nejnáročnějšími požadavky na kvalitu a přesnost měření. Tento souřadnicový měřicí stroj je navržený pro aplikace, kde je preciznost zásadní. Zajišťuje mimořádnou stabilitu a opakovatelnost výsledků i v náročných provozních podmínkách.

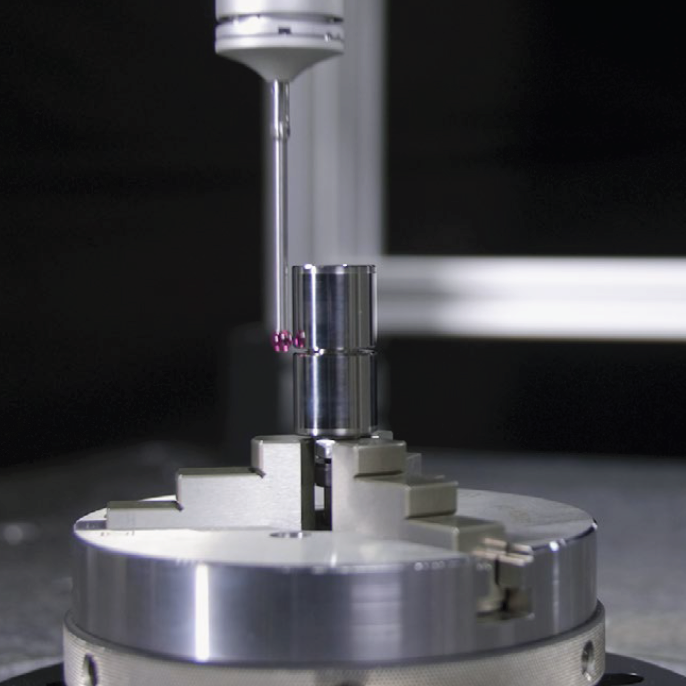

V kombinaci s pevnou skenovací sondou umožňuje provádět vysoce přesná měření, která splňují nároky na submikronové tolerance. Díky tomu je ideálním nástrojem pro efektivní a spolehlivou kontrolu forem - se vším, co moderní výroba vyžaduje a s maximální přesností, flexibilitou a vysokou propustností.
Některé části forem je výhodnější měřit bezkontaktně. Leitz PMM-C je plně kompatibilní jak s dotykovými, tak s optickými senzory. Uživatelé tak mohou snadno a přesně změřit všechny součásti sestavy bez ohledu na jejich tvar či materiál. Pevný skenovací senzor lze snadno vyměnit za senzor optický, který je ideální pro bezkontaktní měření citlivých nebo vysoce reflexních dílů. Celý proces výměny probíhá automaticky, bez nutnosti zásahu operátora.
V rámci jednoho měřicího cyklu lze kombinovat různé typy sond, a to díly systému SENMATION, který umožňuje automatickou výměnu senzorů.
Kromě vysoké měřicí flexibility nabízí Leitz PMM-C Precision výrazné zvýšení propustnosti měření. Volitelný otočný stůl umožňuje 4-osé skenování, což je zvláště přínosné při kontrole rotačně symetrických dílů. Měření je díky tomu rychlejší a efektivnější.
Optimalizace inspekce forem přímo u výrobní linky s Leitz PMM-C Precision
Další možností, jak zefektivnit proces měření, je přiblížit kontrolu forem co nejblíže samotné výrobní lince. Leitz PMM-C Precision tuto potřebu řeší hned dvěma praktickými způsoby.
Díky kompaktním rozměrům zabírá minimum podlahové plochy, což je velkou výhodou v provozech, kde je každý metr čtvereční cenný. Zároveň je vybaven aktivním systémem tlumení vibrací, který spolehlivě eliminuje rušivé vlivy okolního prostředí a zajišťuje stabilní, přesné výsledky i přímo na hale.
Díky těmto vlastnostem je Leitz PMM-C Precision ideální volbou pro integraci do metrologických laboratoří i výrobních prostor. Přináší špičkovou přesnost, flexibilitu a vyšší propustnost do každodenní kontroly forem pro výrobu precizních plastových čoček.
