Laboratoř rentgenové počítačové tomografie na CEITEC Vysokého učení technického v Brně se v listopadu 2025 rozroste o nový špičkový výpočetní tomograf phoenix v|tome|x L450 od společnosti Waygate Technologies. Tento vysoce výkonný přístroj rozšíří už tak unikátní a rozsáhlé přístrojové vybavení laboratoře a posune možnosti výzkumu a spolupráce s průmyslem na zcela novou úroveň.
Phoenix v|tome|x L450 je určený k nedestruktivnímu testování a měření rozměrnějších a těžších vzorků, které bylo doposud téměř nemožné touto technologií kontrolovat. Výpočetní tomografie (CT) je zobrazovací metoda, která využívá rentgenové záření k vytvoření detailních 3D obrazů. Pomocí počítače se z velkého množství 2D snímků (až 5 000) poskládá za pomocí tomografické rekonstrukce 3D model, který ukazuje vnitřní strukturu vzorku, aniž by došlo k jeho poškození. Metoda je známá především ve zdravotnictví, kde umožňuje lékařům vidět tělo v řezech a diagnostikovat různé zdravotní stavy.
V Laboratoři rentgenové počítačové tomografie na CEITEC VUT (CTLAB CEITEC) se specializujeme mimo jiné na smluvní výzkum. Poskytujeme expertízu průmyslovým partnerům ze široké škály odvětví od automotive přes letectví až po obranný či kosmický průmysl. „Umíme odhalit skryté vady, ať už se jedná o praskliny nebo porozitu, dále kontrolovat vnitřní geometrické struktury, provádět inspekci elektrických sestav apod. Tyto detailní informace napomáhají optimalizaci výrobních procesů, zajištění spolehlivosti, zlepšení výkonu a prodloužení životnosti výrobků," uvádí vedoucí výzkumné skupiny Pokročilé instrumentace a metody pro charakterizace materiálů, pod kterou laboratoř patří, prof. Jozef Kaiser.
Nový výpočetní tomograf umožní aplikace v obranném či leteckém průmyslu, ale je také vhodný pro výzkum nových materiálů a strukturovaných kompozitů. „S přístrojem L450 získáváme přístup k průlomové technologii v oblasti nedestruktivní analýzy materiálů a součástí - zejména pro velké, husté nebo kompozitní objekty, kde dosavadní technologie narážely na své limity," dodává doc. Tomáš Zikmund, vedoucí laboratoře.
Co phoenix v|tome|x L450 umí

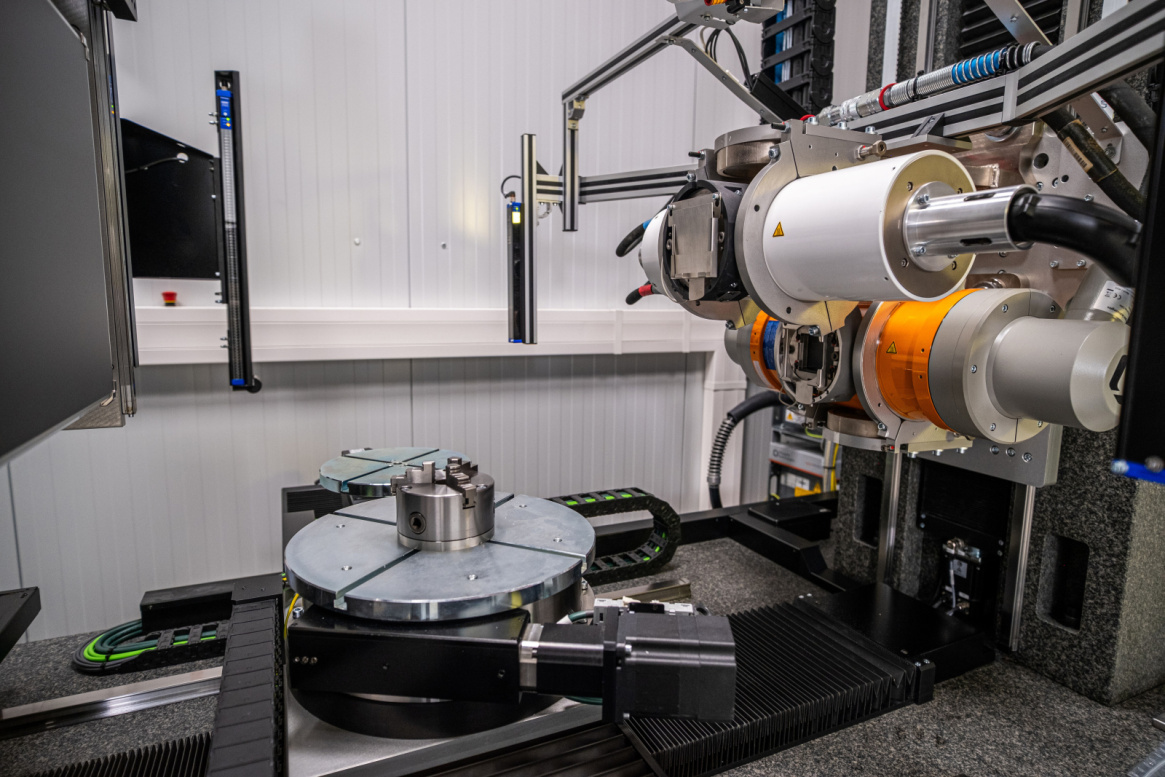

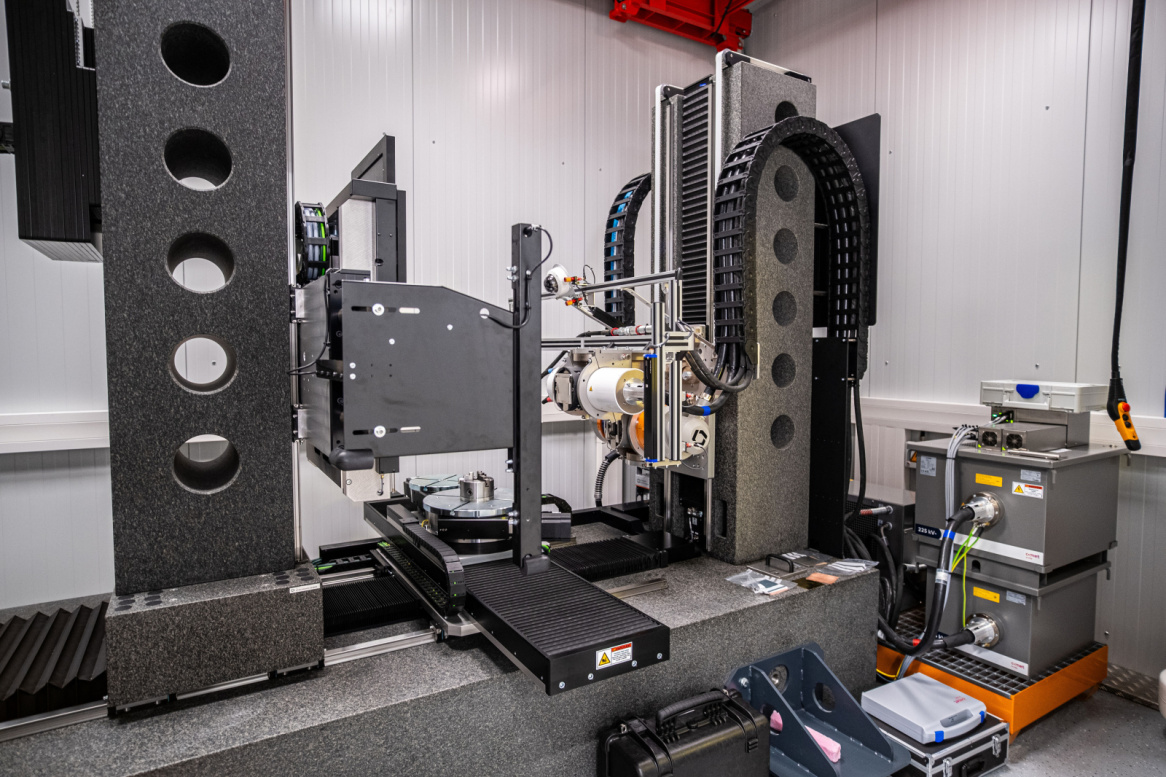

CT systém phoenix v|tome|x L450 vyniká vysokou energií rentgenového zdroje až 450 kV a robustní mechanickou konstrukcí, díky čemuž je ideální pro:
- analýzu rozměrných a těžších dílů, včetně kovových odlitků, kompozitů nebo plastových sestav s hustými komponenty (maximální skenovaný objem: Ø800 x 1250 mm, maximální výška vzorku: 2 m, maximální hmotnost vzorku: 200 kg, minimální ohnisková stopa: 63 µm),
- defektoskopii, tedy detekci vnitřních vad, prasklin, dutin a delaminací bez destrukce vzorku,
- 3D metrologii , tedy přesné bezkontaktní měření vnitřní geometrie s vysokým rozlišením,
- digitální archivaci a reverzní inženýrství.
Testováno na studentské formuli
Před samotným pořízením byl přístroj L450 testován přímo u výrobce v Německu - na projektu studentské formule VUT (tým TU Brno Racing). Pomocí přístroje byl proveden detailní 3D CT sken uhlíkového monokoku závodního vozu Dragon e15. Výsledky analýzy potvrdily nejen schopnosti přístroje odhalit jemné defekty v kompozitních strukturách, ale také jeho potenciál při vývoji vysoce bezpečných a lehkých konstrukcí.
Významné rozšíření kompetencí
Nový přístroj doplní stávající přístrojové vybavení laboratoře výpočetní tomografie na CEITEC VUT, které je již nyní v kontextu střední Evropy zcela jedinečné. „L450 nám umožní nejen rozšířit výzkumné aktivity, ale i nabídnout pokročilé služby firmám a partnerům, které pracují s velkými nebo složitými součástmi," uzavírá prof. Kaiser.
