Na veletrhu JIMTOF v Tokiu jsme byli u světové premiéry nového multifunkčního stroje s osou B od firmy Nakamura-Tome. RX-50 je určený pro malé série drahých dílů, tedy pro hodinářství, medicínu nebo šperkařství. Staví na symetrické konstrukci a nezávislém nástrojovém vřeteni. Výrobce slibuje, že hotový díl vyrobí už napoprvé a bez zmetků.

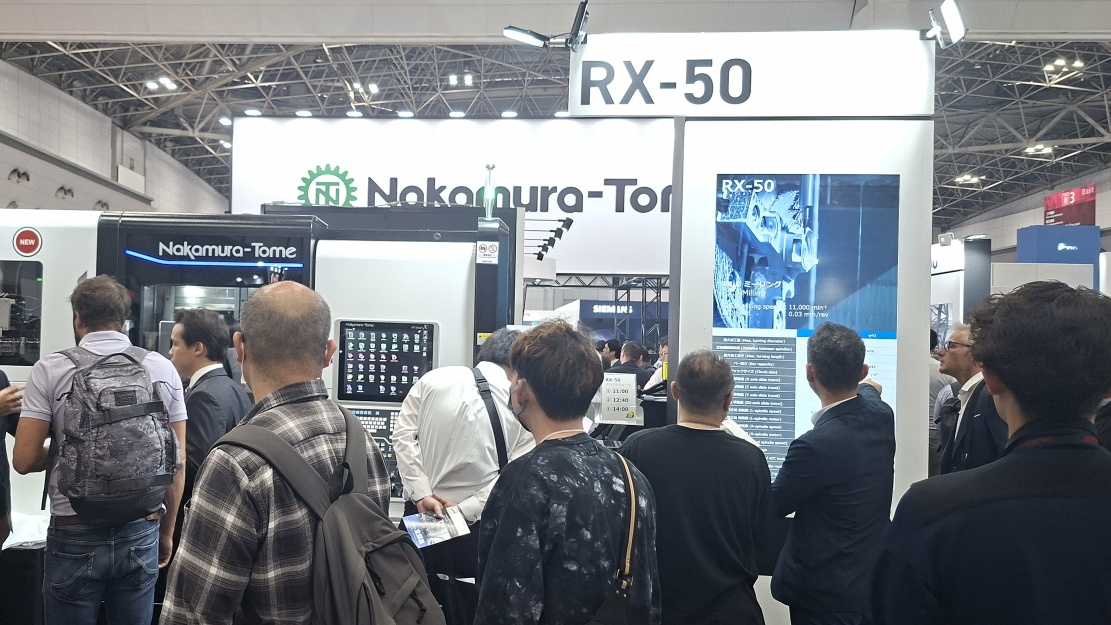

Ve východní hala č. 2 veletržního areálu Tokyo Big Sight, na stánku E2027 zástupci společnosti Nakamura-Tome ukázali první verzi stroje, který do poslední chvíle „držela pod pokličkou". Firma sice už v půli října na LinkedInu slibovala „další velké oznámení", které „dokáže doručit jen Nakamura-Tome", dopředu však nezveřejnila ani zaměření, ani název stroje. Nyní už víme, že jde o RX-50, který do značné míry navazuje na stroj JX-50, který firma představila v červnu a předvedla na veletrzích AMB a IMTS. Ani zde na veletrhu nám však zástupci firmy nedovolili stroj vyfotit, proto jsme nucení využít oficiální fotky. Patrně je zatím právě ono označení „první verze stroje".

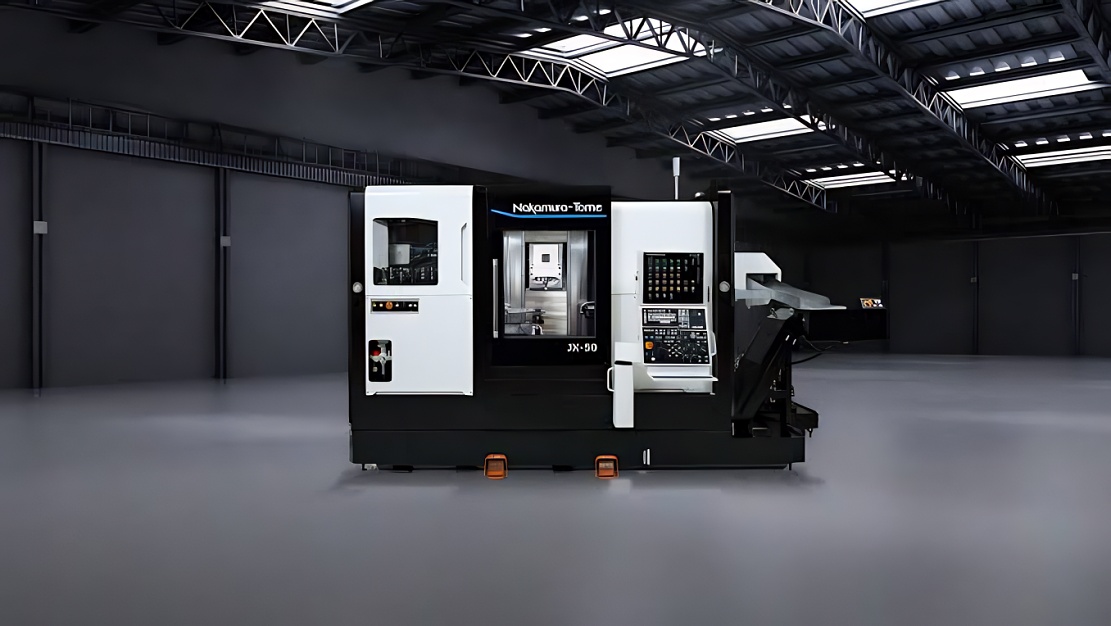

Pro doplnění a srovnání uvedu, že JX-50 je kompaktní multitaskingový stroj s nástrojovým vřetenem a výměnou nástrojů (ATC). Nakamura-Tome ho představila 29. června 2026 a míří s ním hlavně na výrobu malých a složitých přesných dílů, třeba pro zdravotnictví. Disponuje dvěma protilehlými vřeteny, dále nástrojovým vřetenem s 5osým simultánním obráběním nahoře a revolverem dole. Pravé vřeteno lze posouvat v ose X, takže na obou stranách lze obrábět současně bez kolize. Nástrojové vřeteno NT Smart Cube: délka 299 mm, až 30 000 ot./min. Zásobník má standardně 60 nástrojů, volitelně 119. Čas výměny nástroje (chip-to-chip) je 3,3 s. Zastavěná plocha činí 3 000 × 2 000 mm, s dopravníkem třísek 4 264,4 × 2 378 mm. Soustružit lze do průměru 280 mm (nástrojové vřeteno) nebo 220 mm (dolní revolver) v délce do 650 mm, tyče do Ø 42 mm.
Žádné zkušební řezy
A nyní se už pojďme věnovat zmíněné novince. Heslo stroje zní „Precision in Every Part", tedy přesnost v každém kuse. I zde firma míří na výrobce hodinářských, lékařských a šperkařských komponent. Přesněji všude tam se podle ní zvyšují nároky na rozměrovou přesnost a kvalitu povrchu a zároveň se zpracovávají drahé materiály, u nichž zmetek znamená velkou ztrátu. Stroj proto nevznikl pro hromadnou výrobu, ale pro díly, které se dělají po desítkách, po jednotkách, někdy i po jednom.
Prezident a CEO firmy Shogo Nakamura to v rámci premiéry shrnul takto: „U malých sérií není prostor pro chybu a materiál je drahý. Cílem je hotový díl hned z prvního kusu, ne postupné dolaďování opakovanými zkušebními řezy.
Symetrie a nezávislé vřeteno

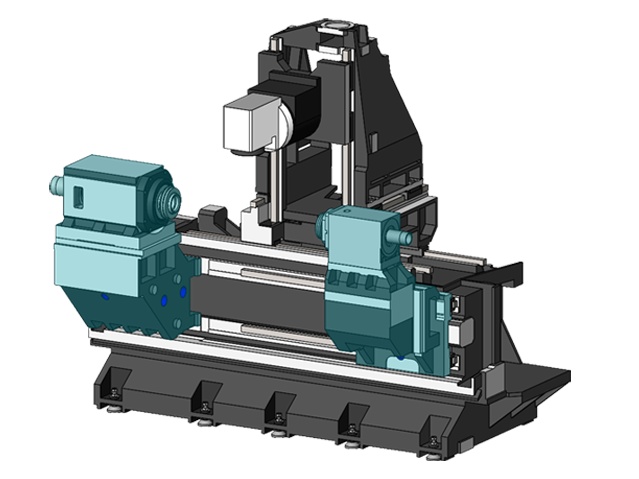

Také zde najdeme dvě protilehlá vřetena (levé na tyče do Ø 65 mm, pravé do Ø 42 mm) i nástrojové vřeteno. Revolverová hlava zde však není. Vřetena jsou tu umístěna symetricky na obou stranách svislého sloupu na vodorovném loži. Nástrojové vřeteno je konstrukčně nezávislé na ostatních obráběcích systémech, takže na něj méně působí vibrace a teplo.
„Jednoduchá struktura znamená vysokou přesnost," říká Nakamura. Podle něj je u symetrického stroje snazší předpovídat tepelnou deformaci, a tedy ji i kompenzovat. Firma už má vlastní systémy tepelné kompenzace využívající prvky umělé inteligence (NT Thermo Navigator AI).
Důležitá je i osa B. Přesné polohování její rotace je podle Nakamury nezbytné u složitých dílů, například lékařských komponent s pětiosým souběžným frézováním.
Čísla, která stojí za zapamatování

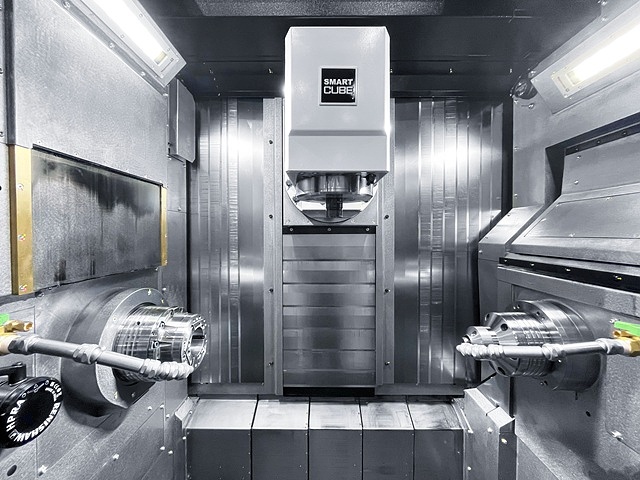

Nástrojové vřeteno je stejné jako u stroje JX, jde tedy o NT Smart Cube, kompaktní nástrojové vřeteno dlouhé 299 mm, schopné dosahovat až 30 000 ot./min. Zásobník nástrojů disponuje standardně 60 pozicemi s možností rozšíření ař na 119 pozic. Přídavný zásobník je přitom svislý, takže se stroj nezvětšuje. Čas výměny nástroje (chip-to-chip) zvládne stroj rovněž za 3,3 s.
Z Tokia pro Technickyportal.cz a Technický týdeník Michael Málek
