S novou kancelářskou budovou v německém městě Donauwörth vytvořili architekti Obel Architekten ultramoderní pracovní prostředí, které zároveň slouží jako inovativní živá laboratoř. Za výraznou fasádou s borovicovými lamelami je instalována nejmodernější ventilační technologie od společnosti Schüco. Systémy jsou během provozu testovány a vědecky vyhodnocovány. Tento projekt je ukázkou, jak lze spojit design, komfort a technické inovace.
V nově vybudovaném průmyslovém parku na jižním okraji Donauwörthu byla před několika měsíci dokončena čtyřpatrová novostavba, která okamžitě upoutala pozornost svým neobvyklým designem. Čistě strukturovaná kvádrová budova s přibližně 2000 metry čtverečními podlahové plochy, kterou společnost Obel Architekten GmbH navrhla jako vlastní kancelářskou budovu, poskytuje flexibilní prostory pro přibližně 75 zaměstnanců.

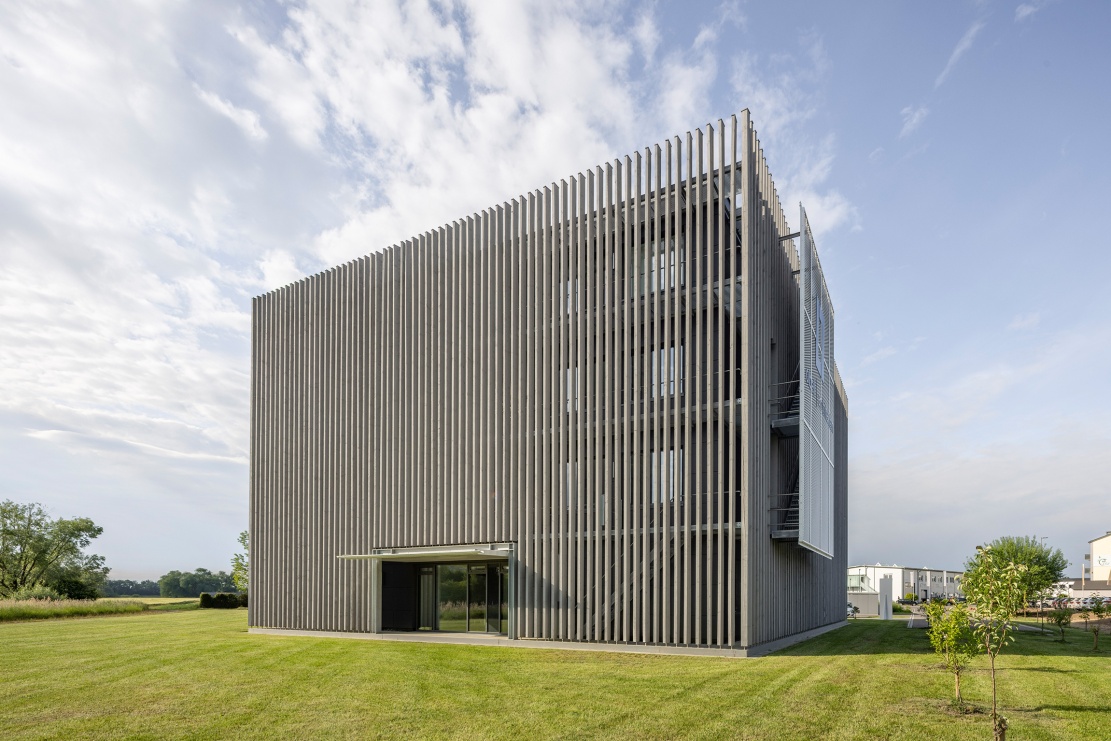

Architektonický vzhled novostavby je do značné míry definován předsunutou dřevěnou fasádou z lamel. Svisle uspořádané lamely z borovicového dřeva, každá o délce 14 m a šířce 80 mm, vytvářejí živou hru světla a stínu a dodávají budově vzhled téměř sochařského díla. „Zároveň chrání plášť budovy před přímým slunečním zářením, čímž zabraňují přehřívání fasády v létě a přispívají k pasivnímu chlazení," vysvětluje architekt Wolfgang Obel. „Fasáda s lamelami také propouští do budovy dostatek denního světla a zachovává výhledy ven." Konstrukčně slouží jako nosná konstrukce pro ocelové balkony, které se nacházejí za budovou na všech úrovních a fungují jako sekundární úniková cesta. Všechny vnější stěny, nosné vnitřní stěny a mezipodlaží novostavby jsou vyrobeny z železobetonu, aby se dosáhlo optimalizované akumulace tepla. Chladný noční vzduch zajišťuje během letních měsíců příjemné vnitřní klima i přes den.
Tři různé možnosti větrání pod jednou střechou
Budova má čtvercový půdorys, přírodní materiály vytvářejí příjemnou atmosféru a klidné pracovní prostředí ve všech částech. Komfort je umocněn integrací nejmodernějších konceptů větrání, klimatizace a správy budov, jejichž použití je zde vyhodnocováno v reálných podmínkách. Výzkumný přístup se zaměřuje na přímé srovnání tří různých konceptů větrání, od klasického ručního otvírání oken až po vysoce automatizovaná řešení.
V přízemí a třetím patře jsou instalována hliníková okna Schüco AWS 75.SI s trojsklem pro klasické, manuální větrání okny, kdy klima v místnosti závisí na individuálních preferencích uživatelů.
Naproti tomu v prvním patře je instalován mechatronický, senzory řízený systém Schüco TipTronic SimplySmart. Tento systém kování nabízí nejen nejtišší mechatronický pohon značky Schüco na trhu, nýbrž také kompletně vyzkoušený systém skládající se z pohonu, kování a profilové konstrukce. Větší rozteče otevření a flexibilní velikosti elementů navíc umožňují použití tohoto řešení prakticky u všech okenních systémů Schüco s nejrůznějšími typy otvírání.

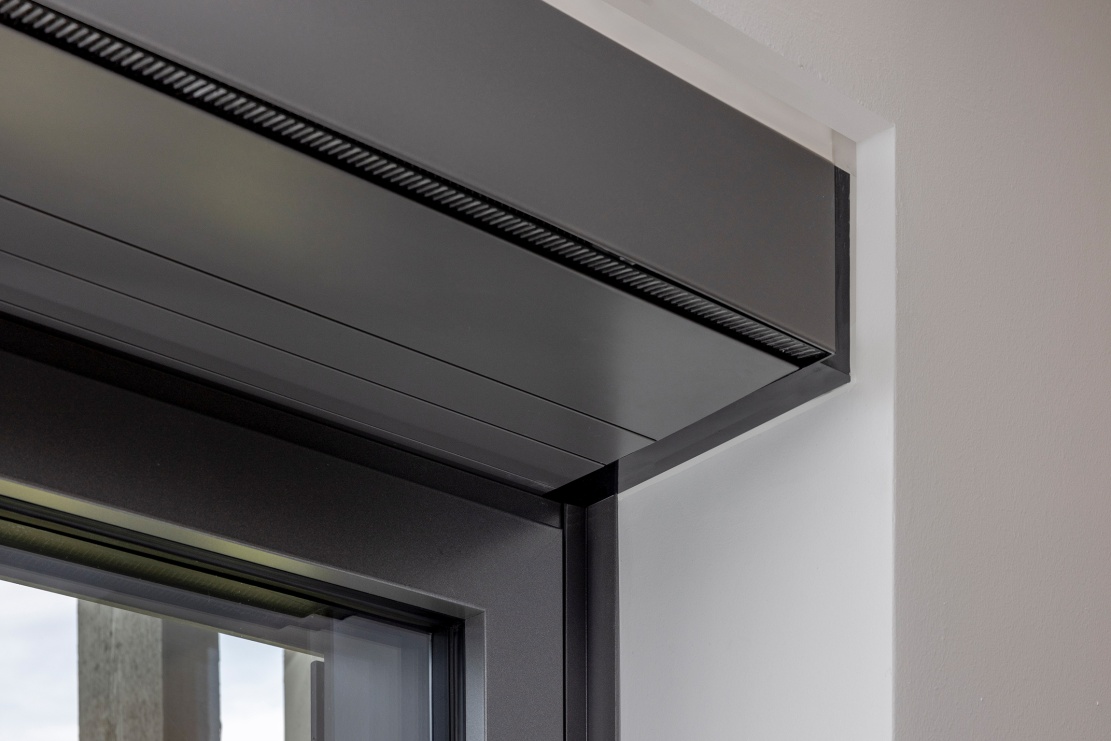

Třetí koncept se testuje ve druhém patře. V okně je integrován ventilační systém Schüco VentoTherm Twist. Decentralizovaný ventilační systém integrovaný do okenního rámu, s přívodem a odvodem vzduchu a rekuperací tepla, zajišťuje kontrolovaný přísun čerstvého vzduchu. „Tím se zároveň dosahuje až 80% rekuperace tepla, což umožňuje výrazné snížení potřeby vytápění," vysvětluje Henning Köln, vedoucí technického managementu pro chytré budovy ve společnosti Schüco. Schüco VentoTherm Twist současně chrání před průvanem, nepříjemným hmyzem a alergickými pyly.
Vědecké vyhodnocení použitých systémů
Instalace tří různých ventilačních systémů od společnosti Schüco v nové kancelářské budově společnosti Obel Architekten není samoúčelná, ale nabízí základ pro systematické srovnání různých systémů v reálných podmínkách používání. „Studie tohoto typu byly dosud prováděny pouze v laboratořích," vysvětluje Wolfgang Obel. „V tomto smyslu je naše novostavba první budovou v Německu, která je schopna poskytnout výsledky ověřené v reálných podmínkách."
Pro získání dat byla celá budova vybavena komplexním systémem senzorů, které nepřetržitě monitorují a dokumentují klima v místnosti, kvalitu vzduchu, kolísání teploty, spotřebu energie a chování uživatelů. „Kamery se používají například k zaznamenávání počtu lidí a jak často je místnost obsazena," vysvětluje Wolfgang Obel. „Tepelné senzory umístěné u podlahy, ve výšce hlavy a těsně pod stropem kontrolují účinnost nočního chlazení a jeho vliv na vnitřní prostředí."
Hodnocení první fáze měření proběhlo ve spolupráci s Ansbachskou univerzitou aplikovaných věd. „Cílem je přesně pochopit, jak různé systémy fungují při každodenním používání," říká Henning Köln. „Jaký vliv mají například otevřená okna? A jak efektivní je automatizovaný systém ve srovnání s nimi?" Výsledky počáteční fáze měření jsou velmi slibné. Kvalita ovzduší v celé budově je mnohem vyšší, než se očekávalo.
Decentralizované řešení šetří energie, materiály i místo
S výjimkou tradičního větrání okny fungují všechny použité systémy decentralizovaně. To nabízí značné výhody, protože na rozdíl od konvenčních větracích systémů nevyžadují okna Schüco TipTronic SimplySmart a integrovaný větrací systém Schüco VentoTherm Twist technické řídicí centrum ani složitou kabeláž. To nejen zajišťuje výrazné snížení spotřeby energie, ale také šetří místo a materiál a umožňuje téměř úplné skrytí řešení. „Tradiční centralizované větrací systémy vyžadují velké průchody pro roury a často i zavěšené podhledy, do kterých se skrývají," vysvětluje Henning Köln. „Decentralizovaná řešení jsou mnohem kompaktnější, zachovávají výšku místnosti a poskytují architektonickou svobodu. Zejména pro rekonstrukce jsou větrací systémy integrované do okna často jedinou schůdnou možností."

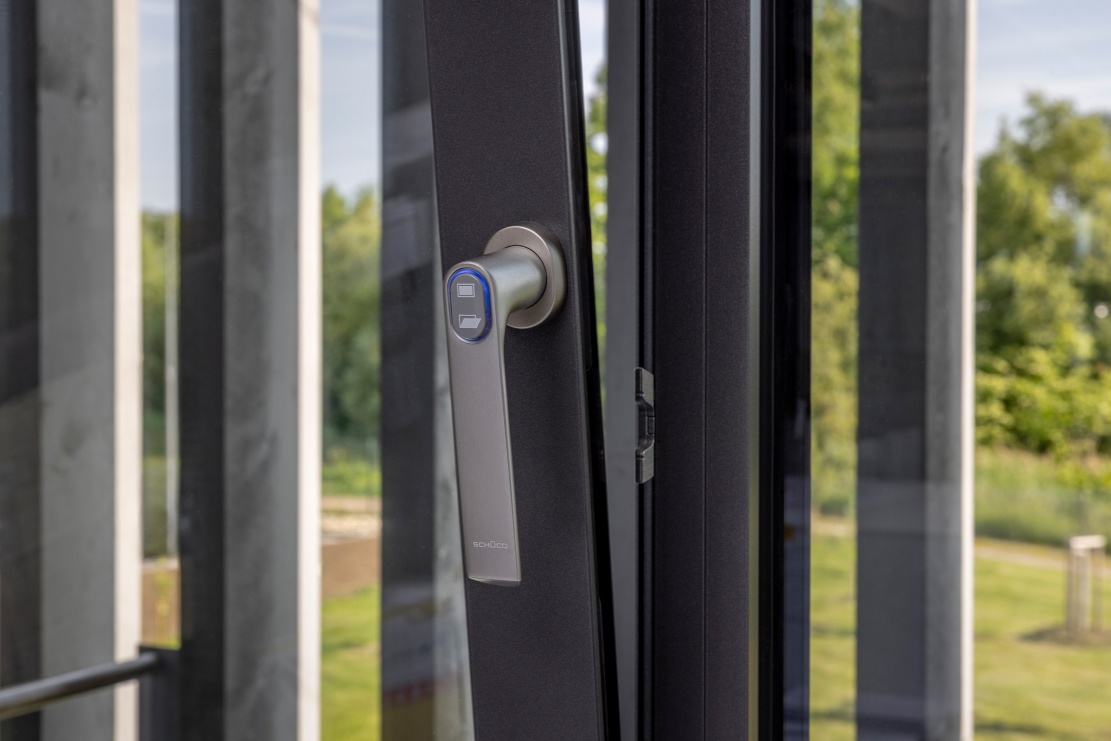

Mechatronická okna jsou připojena k systému Schüco Building Skin Control (BSC). Tento systém umožňuje řízení a monitorování jednotek a slouží jako rozhraní k technologii správy budov. V případě deště nebo bouřky zajišťuje BSC také bezpečnost, protože se jednotky automaticky zavírají. „Propojení mechatronických oken a ventilačního systému s technologií řízení budovy založenou na KNX zároveň zajišťuje, že výměna vzduchu může být automaticky upravena v závislosti na teplotě, obsahu CO2 a dalších klimatických datech," vysvětluje Henning Köln. Díky tomu je možná široká škála energeticky úsporných funkcí, jako je štěrbinové větrání, časované větrání a noční chlazení. Kromě toho existuje aplikace, která je přímo propojena se systémem řízení budovy a pomocí které lze přizpůsobit nastavení proudění čerstvého vzduchu nebo dalších parametrů podle individuálních požadavků. „Pokud se například někdo necítí dobře, lze místnost okamžitě optimalizovat pomocí chytrého telefonu nebo lze okna zavřít stisknutím tlačítka na klice TipTronic," vysvětluje Henning Köln.
Pro Wolfganga Obela jsou přínosy společného projektu se společností Schüco dvojí: Kromě výhod pro vlastní práci v kancelářích budou moci zkušenosti využít i ve svých nových projektech. Stejně tak Schüco těží z dlouhodobě shromažďovaných dat pro vývoj svých produktů.
Podrobnosti o projektu
Projekt: Kancelářská budova Obel, Donauwörth
Architektonická kancelář: Obel Architekten, Donauwörth
Klient: Obel Architekten, Donauwörth
Použité systémy Schüco:
Větrání: decentralizované větrací zařízení Schüco VentoTherm Twist s rekuperací tepla
Automatizace: mechatronická okna se skrytými pohony, Schüco TipTronic Simply Smart
Systém řízení obvodového pláště budovy Schüco Building Skin Control (BSC)
Fasáda Schüco FWS 60 CV
Okenní systém Schüco AWS 75.SI
Dveřní systém Schüco AD UP
Protipožární dveře ADS 80 FR30 na schodišti
Fotografie: Markus Guhl, Schüco
