Rozhodující rozdíl mezi běžným kuličkovým ložiskem a drátovým ložiskem Franke spočívá v oběžných drahách. V drátovém ložisku se valivá tělesa neodvalují po pevných kroužcích pouzdra, ale po čtyřech velmi tvrdých drátech. Flexibilita tohoto principu umožňuje volnější a jednodušší konstrukci za účelem vývoje inovativních produktů.
Ať už máte omezený instalační prostor, vysokou účinnost, nebo flexibilní integraci, drátová ložiska otevírají možnosti tam, kde standardní ložiska narážejí na své limity. Díky patentované technologii nabízejí ložiska Franke s dráty tvořeným věncem maximální konstrukční svobodu bez kompromisů v únosnosti.
Okolní konstrukci lze realizovat z různých lehkých materiálů a její geometrii je možné optimálně přizpůsobit příslušné aplikaci. Vodicí dráty nejsou spojené, u velkých průměrů je využita dráha sestavená ze segmentů. To dává ložiskům určitou elasticitu. Při sestavování těchto ložisek lze nastavit jejich předpětí.
Ložiska jsou vzhledem ke čtyřbodovému styku kuliček s dráhou všesměrově zatížitelná. V případě potřeby lze měnit geometrii oběžných drah tak, aby se zvýšila únosnost ložiska z určitého směru.
Poměrně široké možnosti máme ve volbě materiálů oběžných drah: ocel, povlakovaná ocel, nerezová ocel, nemagnetické materiály. Valivé elementy mohou být z oceli, nerez oceli, keramiky a klece z různých plastů, barevných kovů, nerez oceli. V našem spektru produktů jsou „tichá ložiska“, kde jsou oběžné dráhy uloženy v elastomeru, případně potažena elastomerem.
Kompetence v lehkých konstrukcích
Další naší specializací je navrhování a výroba „lehkých ložisek“. Vzhledem ke svým vlastnostem jsou drátová ložiska Franke předurčena pro lehkou konstrukci. Jsou redukována na to podstatné, což umožňuje zcela nové konstrukce ložisek a použití lehkých materiálů pro díly pouzdra.
Na základě nejmodernějších výrobních technologií vznikají lehká ložiska, která přinášejí značnou úsporu hmotnosti, energie a prostoru při srovnatelné tuhosti a také nejvyšší přesnosti po celou dobu životnosti.

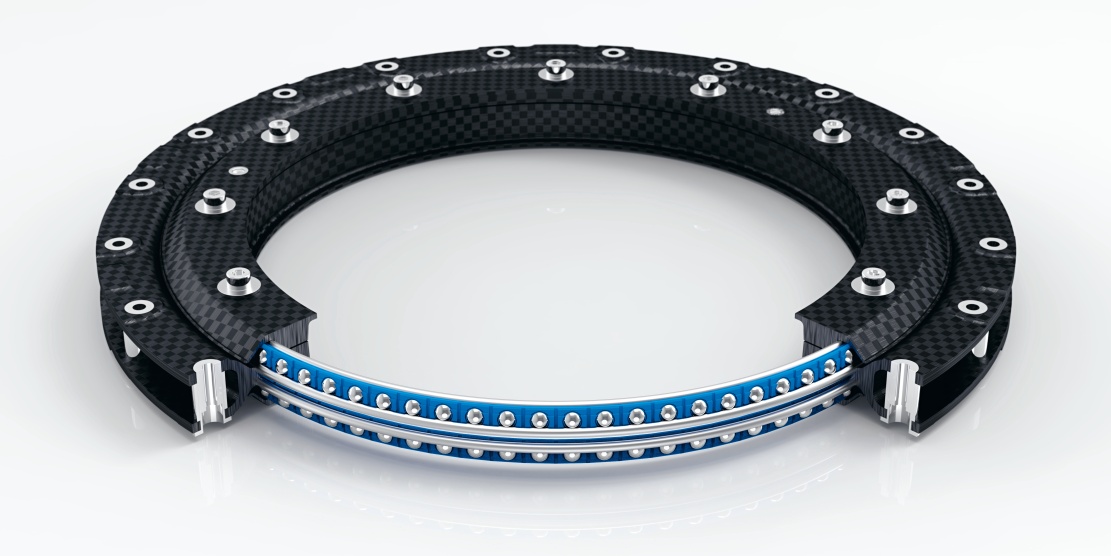

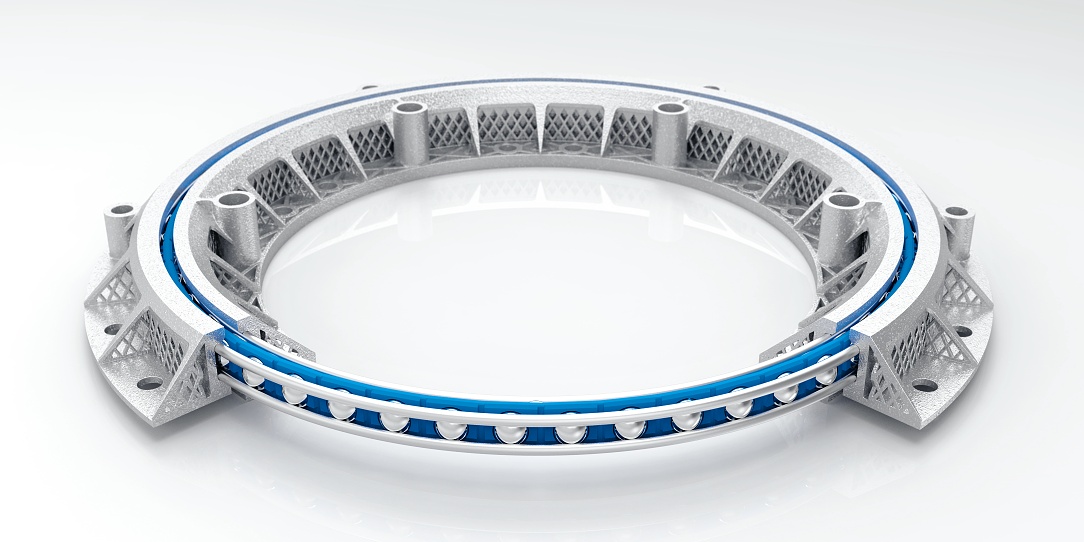

V závislosti na požadavcích se používají buď konstrukce z plastu vyztuženého uhlíkovými vlákny, nebo vyrobené pomocí 3D tisku z hliníku. V případě ložiska vytištěného na 3D tiskárně může ve srovnání s konvenčním ocelovým ložiskem úspora hmotnosti činit až 90 %.
Nejdůležitější součástí těchto vnějších konstrukcí jsou extrémně lehká a kompaktní ložiska s drátovými oběžnými drahami od společnosti Franke. Díky nim nejsou části pouzdra přímo vystaveny zatížení od valivých těles, proto mohou být navrženy obzvláště tenké. Možnost volného návrhu pouzdra ložiska umožňuje snížit hmotnost, a tím často eliminovat další součásti okolní konstrukce.
Na základě našich dlouholetých zkušeností s návrhem individuálních ložiskových řešení vám můžeme poskytnout optimální podporu, pokud jde o lehké konstrukce — od vývoje až po montáž. Naši odborníci jsou vám vždy k dispozici, aby vám poskytli kompetentní informace a podporu. S využitím lehkých materiálů a nejmodernějších výrobních technik umožňujeme našim zákazníkům dosáhnout značných úspor hmotnosti, energie a prostoru.
Dva dráty pro lepší design…
Štíhlá ložiska Franke typu LSA přesvědčují svým klidným chodem, extrémně kompaktním instalačním prostorem, jednoduchou montáží a příznivou cenou. Štíhlá ložiska typu LSA se skládají z vnitřního a vnějšího kroužku s kalenými a profilovanými oběžnými drahami a plastové klece s uchycenými kuličkami. Valivá tělesa se opírají o oběžné dráhy z obou stran ve dvou bodech, čímž je zachován čtyřbodový systém. Oběžné dráhy jsou dělené, a proto lze jejich průměr pro montáž elasticky měnit.
Tato technologie vám dává do rukou velký inovační potenciál v oblasti valivých ložisek.
