Hybridní switch Xelity nabízí možnost bezdrátového propojení a One-Cam-Connect
Strojové vidění se v dnešních automatizovaných výrobních provozech zavádí všude, kde je kladen důraz na efektivnost, záruku jakosti a bezpečnost. Zároveň se moderní výroba musí rychle adaptovat na změny ve výrobním procesu nebo ve vyráběných produktech. Jejich účinnost a hospodárnost je kriticky závislá na efektivním propojení mezi kamerou a řídicím systémem. Murrelektronik ví, jak je zajistit. Tradičně se zařízení pro strojové vidění propojují samostatně s centrální řídicí jednotkou, což klade nároky na kabeláž a složité zapojování i na synchronizaci připojených zařízení.

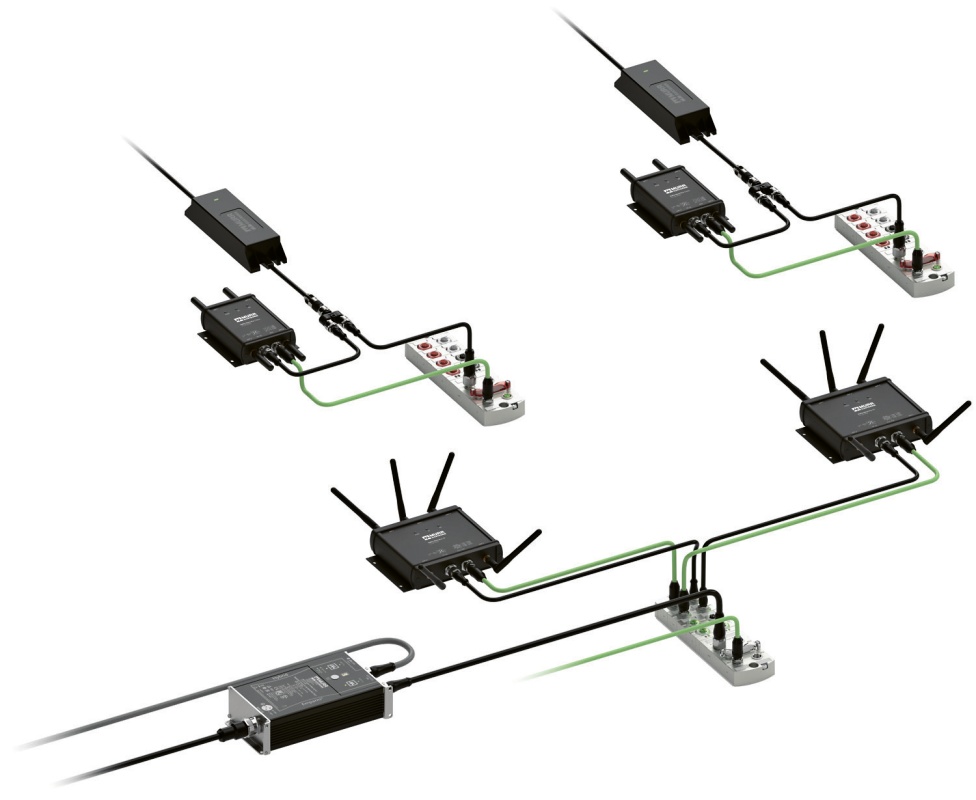

Daisy Chain — kouzlo „věnečku ze sedmikrásek“
Jde to ale i jinak: pomocí konceptu Daisy Chain (doslova: věneček ze sedmikrásek). Tím se rozumí řetězové propojení řízených zařízení. Místní, samořízené systémy jsou při něm zapojeny do centrálního řídícího systému jen pomocí jednoho kabelu. Celá architektura se tak zjednoduší a zpřehlední.

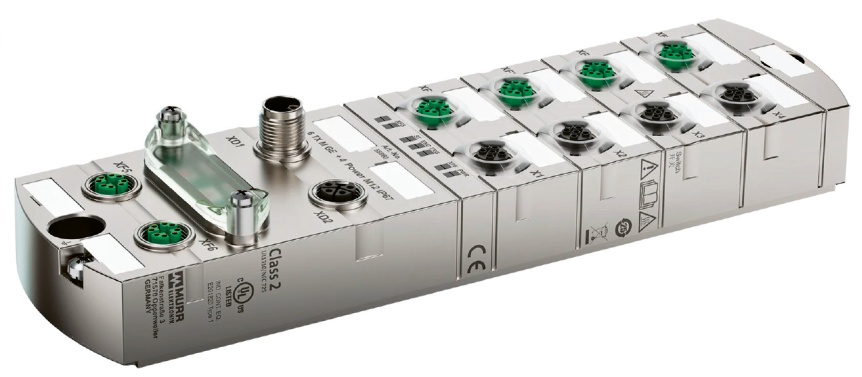

Spravovatelný switch Xelity 6TX ProfiNet Managed Switch pro připojení až 6 zařízení a napájení až 4 zařízení prostřednictvím M12
Efektivní propojení a řešení problémů tam, kde vznikly
Řetězové propojení pomocí Daisy Chain umožňuje hybridní switch Xelity.
Jeden signál zde, jako třeba spouštěč, může být pro dosažení dokonalé synchronizace přenesen do všech zařízení propojených do switche, nebo dokonce do všech zařízení v sestavě Daisy Chain. Pouze jeden switch přitom vyžaduje elektrické napájení a připojení k síti. Znamená to, že celý systém je připojen do sítě továrny jen jedním kabelem, i když zahrnuje několik switchů v Daisy Chain.
Vznikají tak místní samořízené systémy, pouze propojené do centrálního řídícího systému pomocí jednoho kabelu. To umožní výrobcům mnohem snáze modifikovat jejich procesy a zapojit systémy strojového vidění.
Například hybridní switch Xelity 4TX ProfiNet Managed Switch má čtyři datové porty a čtyři napájecí porty 4A NEC třídy 2, což znamená, že lze provozovat až čtyři kamery s jedním zařízením.
Tento důsledně decentralizovaný přístup usnadňuje údržbu a řešení problémů: všechny komponenty systému strojového vidění jsou vzájemně propojeny místně. Tím lze vyměnit kameru nebo přidat kontrolku přímo v místě užití, aniž je nutné vyhledat propojení v řídicí jednotce.
Výsledkem je, že operátoři a pracovníci na výrobní lince mohou provádět jednoduché údržbářské úkony rychleji a bez potřeby odborného personálu. Sama světelná dioda (LED) na zařízení poskytne zpětnou vazbu ohledně správného provozu každého portu, zatímco nástroje onlinové diagnostiky umožní hlubší řešení problému.
Hybridní switch Xelity je vysoce standardizovaný a spoléhá na průmyslové konektory M12. To znamená plnou kompatibilitu s jakoukoli komponentou, bez ohledu na její značku.
Nespravovatelné switche Xelity 4TX/6TX/8TX ProfiNet Unmanaged Switch pro připojení až 4, 6 či 8 zařízení prostřednictvím RJ45

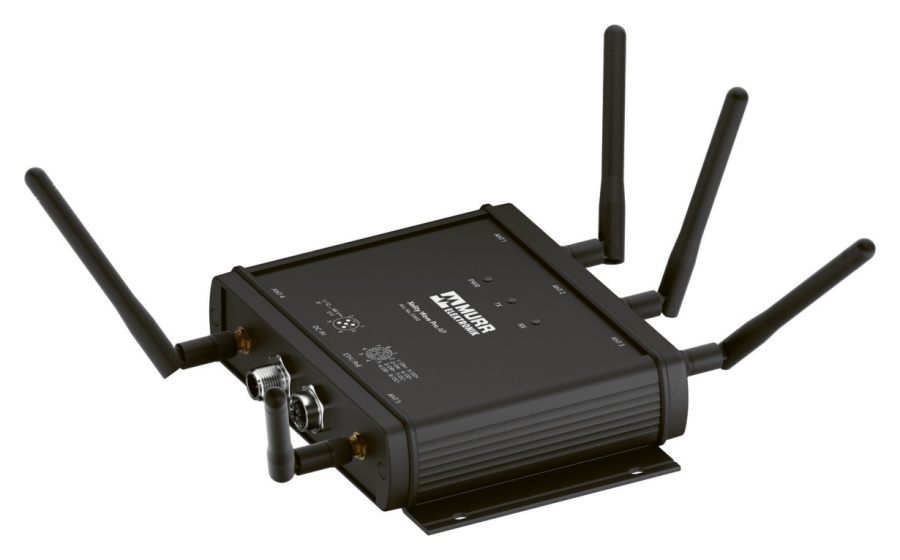

Xelity Wave Pro: Kde nejsou dráty, není riziko poruchy
Využití hybridního switche Xelity je dále usnadněno bezdrátovým propojením pomocí technologie Xelity Wave Pro. To má pro efektivní automatizaci neoddiskutovatelné přednosti. Častým, a možná nejčastějším, zdrojem poruch velkých zařízení bývají totiž banální mechanické poruchy, třeba právě v kabeláži. Toto riziko při bezdrátovém spojení odpadá.
Xelity Wave Pro umožňuje spolehlivý bezdrátový přenos sběrnicových protokolů v reálném čase. Dává tak architektům decentralizované automatizace nebývalou volnost při řešení výrobních systémů.
One-Cam-Connect: stavebnice pro jakékoli strojové vidění
Připojení průmyslových kamer napomáhá také řešení One-Cam-Connect, poskytující standardní infrastrukturu pro signály, data a energii. Toto řešení umožňuje zkombinovat kameru od jakéhokoli dodavatele, dodávku energie a vstupní/výstupní rozhraní bez složité kabeláže, čímž značně zjednodušuje a zefektivňuje instalaci, provoz a údržbu.
One-Cam-Connect představuje stavebnicovou soustavu komponent, zahrnující čtecí blok, rozbočovač, průmyslový zdroj energie s krytím IP67 a kabely s konektory pro přenos energie, signálu, dat a obrazu.
Toto řešení dává možnost umístit kameru právě tam, kde je třeba, případně ji snadno vyměnit. Menší počet součástí celý proces instalace zjednodušuje. Spolehlivá ochrana umožňuje fungování v jakémkoli prostředí.
Užitek všude tam, kde stroje potřebují vidět
Důležitými oblastmi, kde se uplatní strojové vidění a s ním i uvedené komponenty, je robotika, ale také například manipulace s materiálem a logistika.
Strojové vidění nicméně díky automatizaci proniká i do dalších průmyslových odvětví a Xelity zde vyniká svou odolností, díky níž obstojí prakticky v jakémkoli prostředí. Možnost bezdrátového propojení navíc přináší nebývalé možnosti co do architektury automatizovaného výrobního systému.
