Cu-Nb mikrokompozitní vodiče představují revoluci v oblasti silných magnetických polí díky své vysoké pevnosti a vynikající vodivosti. Nová studie porovnává různé metody svařování těchto vodičů a jejich vliv na kvalitu spojů, čímž přispívá k optimalizaci technologií pro náročné průmyslové aplikace.
V oblasti silných magnetických polí, kde intenzita dosahuje hodnot až 100 T, hrají klíčovou roli materiály s vysokou pevností a vynikající elektrickou vodivostí. Jedním z nejvýznamnějších pokroků v této oblasti je využití Cu-Nb mikrokompozitních vodičů, které díky své unikátní struktuře a vlastnostem překonávají vodiče měděné. Nová studie univerzity ve Vilniusu se zaměřila na analýzu různých metod svařování těchto vodičů a jejich vliv na kvalitu spojů, což je zásadní pro jejich spolehlivost v náročných aplikacích.

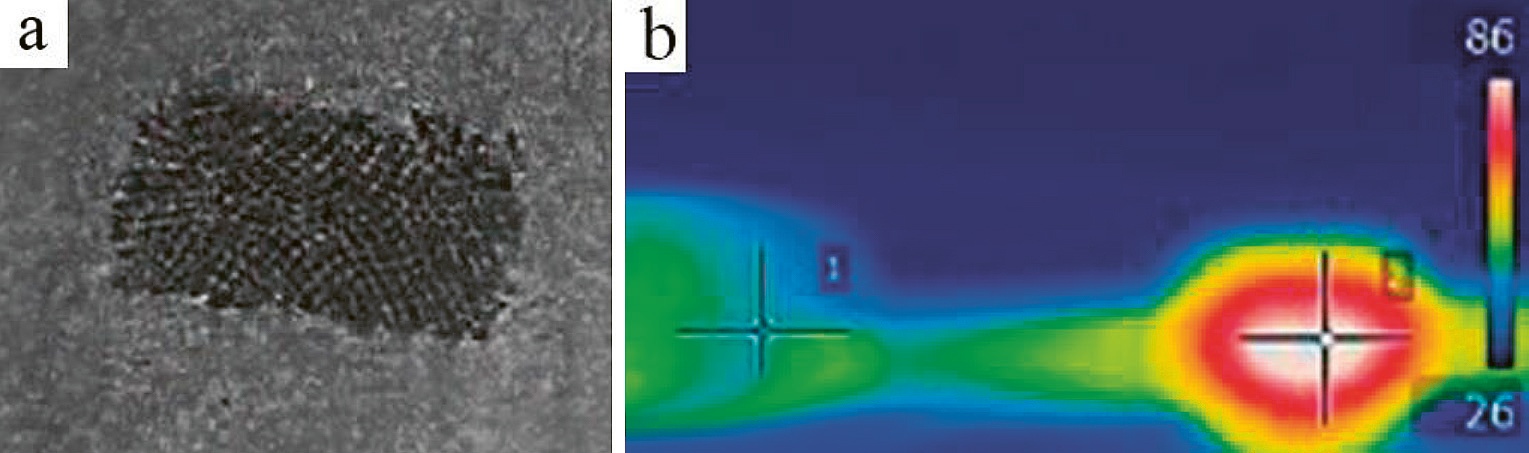

Termitový svařovací Cu-Nb drát: průřez (a) a rozložení teploty v termitovém svařovaném spoji po dvou minutách ohřevu (b) © VilniusTech
Materiál budoucnosti
Cu-Nb vodiče kombinují měděnou matrici s jemnými vlákny niobu, což zajišťuje vysokou pevnost (1 100—1 500 MPa) a elektrickou vodivost (67—70 % IACS — International Annealed Cuprum Standard). Tato jedinečná struktura umožňuje vodičům odolávat enormním Lorentzovým silám, které vznikají při generování silných magnetických polí, a zároveň minimalizuje zahřívání způsobené proudem. Díky těmto vlastnostem jsou Cu-Nb vodiče ideální pro aplikace, jako jsou magnetické induktory, transformátory nebo zařízení pro manipulaci s kovy.
Výzvy při svařování Cu-Nb vodičů
Svařování Cu-Nb vodičů však přináší řadu technologických výzev. Nízká vzájemná rozpustnost mědi a niobu v pevném stavu, vysoký bod tání niobu a riziko tvorby křehkých intermetalických fází komplikují proces spojování. Tradiční metody tavení často vedou k problémům, jako jsou pevnostní defekty nebo změny mikrostruktury. Proto se čím dál více prosazuje tzv. solid-state svařování, které eliminuje problémy spojené s tavením a zajišťuje vyšší kvalitu spojů.
Porovnání technologií
Studie analyzovala šest různých metod svařování Cu-Nb vodičů, přičemž každá z nich má své specifické výhody a nevýhody:
1. Termitové svařování
Tato metoda využívá vysokoteplotní reakci (2 449—2 469 °C) k vytvoření spoje. Výsledkem je spoj bez makrodefektů a amorfní-krystalická struska (anortit) s bodem tání 1 550 °C. Termitové svařování je vhodné pro vodiče s většími průřezy.
2. Laserové svařování
Použití přídavného materiálu (CuSn1) zvyšuje pevnost spoje. Tato metoda je ideální pro vodiče s menšími průřezy a vyžaduje vysokou přesnost.
3. Elektronové svařování
Nízkonapěťové zařízení umožňuje svařování vodičů o rozměrech 2,4—4,2 mm. Tato metoda je vhodná pro aplikace vyžadující vysokou kvalitu spoje.
4. Tlakové svařování s magnetickým polem
Využívá měděného pouzdra a pulzního systému zajišťujícího pevné spojení bez tavení. Vykazuje homogenní strukturu spoje a optimální rozložení teploty.
5. Difuzní svařování s mezivrstvou
Použití Cu a Ti fólií snižuje teplotu a tlak potřebný pro svařování. Výsledkem je spoj s minimálním rizikem tvorby křehkých fází.
6. Odporové svařování (flash welding)
Tato metoda využívá vysoký proud (2700 A) a krátký čas svařování (0,5 s). Je vhodná pro rychlé a efektivní spojování vodičů.
Výsledky výzkumu
Všechny zkoumané metody splňují standardy pro elektrické kontaktní spoje. Nejlepší výsledky z hlediska homogenní struktury a optimálního rozložení teploty vykazují tlakové a difuzní svařování. Termitové svařování je vhodné pro aplikace, kde je klíčová vysoká teplota reakce a odolnost spoje. Laserové a elektronové svařování zase nabízejí vysokou přesnost a kvalitu spoje.
Aplikace a budoucnost
Cu-Nb vodiče představují revoluci v oblasti silných magnetických polí. Díky své pevnosti, vodivosti a odolnosti vůči mechanickému namáhání jsou ideální volbou pro vysokovýkonné aplikace. Výsledky této studie přispívají k optimalizaci svařovacích procesů a rozvoji materiálových technologií, což zvyšuje spolehlivost a výkon spojů v náročných podmínkách.
Závěr
Inovace ve svařování Cu-Nb mikrokompozitních vodičů otevírají nové možnosti pro aplikace v oblasti silných magnetických polí. Díky pokročilým metodám svařování lze dosáhnout spojů s vysokou pevností, homogenní strukturou a optimálními vlastnostmi. Tyto poznatky představují významný krok vpřed v technologii materiálů a přispívají k dalšímu rozvoji průmyslových aplikací.
Hana Kovářová s využitím prezentace Pauliuse Beinorase, VilniusTech, prezentované na loňské konferenci MetalTech
