Málokdo si uvědomuje, jak obrovského pokroku bylo v oboru řezného nářadí dosaženo. Jeho výsledky se promítají do výkonnostních a životnostních parametrů konkrétních nástrojů, jež dosahují hodnot, které by ani renomovaní odborníci před 10 či 20 lety nepovažovali za reálné. Efektivně navíc řeší nejen ekonomickou, ale i ekologickou problematiku.
Výrobci moderních, pokročilých řezných nástrojů se snaží všemožně čelit globálním dopadům stoupajících cen slinutého karbidu a jeho hrozící nedostupnosti, což je mj. důsledek ovládnutí rozhodujících světových surovinových zdrojů pro jeho výrobu Čínou. Neustále rostoucí objem výroby slinutého karbidu v Číně, který již přesáhl polovinu jeho celosvětové produkce, ale z něhož se také většina spotřebuje přímo v rámci vnitřního čínského trhu, může výrazným způsobem limitovat strojírenskou výrobu v našich zeměpisných šířkách. Z tohoto pohledu konstrukční řešení řezných nástrojů, která snižují potřebu slinutého karbidu pro jejich výrobu i pro procesy, v nichž jsou takové nástroje používány, i rozvíjející se technologie renovací a recyklací takového nářadí nabývají přímo strategického významu.
Nepřehlédnutelná je snaha rozvíjet systémy nástrojů s vyměnitelnými hlavicemi a postupující miniaturizace. Nově řešené řezné nástroje a technologie výrazně zkracují čas procesu a tím i při jejich vyšších cenách dochází ke snížení podílu nákladů na nástroje na ceně obrobku. Obdoba platí též pro spotřebu energie a z toho plynoucí další ekologické a ekonomické přínosy.
Na několika dále uvedených příkladech přiblížíme vybraná řešení uvedená v poslední době na trh, která na výše uvedené výzvy reagují.
Bohatá nabídka Iscaru
Společnost Iscar představila nové vyměnitelné hlavice systému MultiMaster, z nichž za pozornost stojí zejména hlavice MultiThread MTSRH pro frézování závitů. Dodává je s jmenovitým průměrem 23 mm nebo 32 mm a osazené vyměnitelnými SK hřebeny ve tvaru šroubovice.
Pro systém MultiMaster navíc firma vyvinula řadu vyměnitelných hlavic MM EA-CF v provedení o ø 8—32 mm, s rohovými rádii 0,2 mm, 0,4 mm a 0,8 mm, a hlavice MM EBA-3 s kulovou hlavou o ø 8—25 mm pro efektivnější opracování lehkých slitin.

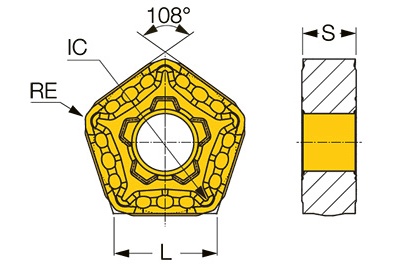

Dalším příspěvkem výrobce pro snížení spotřeb slinutého karbidu a snížení nákladů na proces jsou nové vícebřité výměnné břitové destičky (VBD) systému Dove-IQ-Turn. Jedná se o oboustranné VBD typu POMG, určené pro střední hrubování a vysoce výkonné soustružení. Charakterizuje je celkem 10 využitelných břitů o délce 9,23 mm, tloušťka 4,76 mm, hladicí úseky typu Wiper a vysoce stabilní a tuhá lůžka na principu „vlaštovčího ocasu“, kde se VBD opírá pouze v horní a spodní části, nikoliv ve středu.

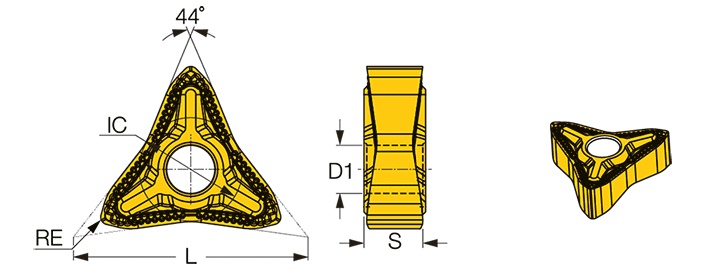

Pro zvýšení produktivity soustružení inženýři Isacaru navrhli též nové jednostranné VBD systému QuickTurn typu Q6-MNMG-M3M-SL, jejichž modifikovaný trojúhelníkový tvar dovoluje využívat šest zesílených břitů pro vícesměrné soustružení.
Negativní VBD na ocel a litinu

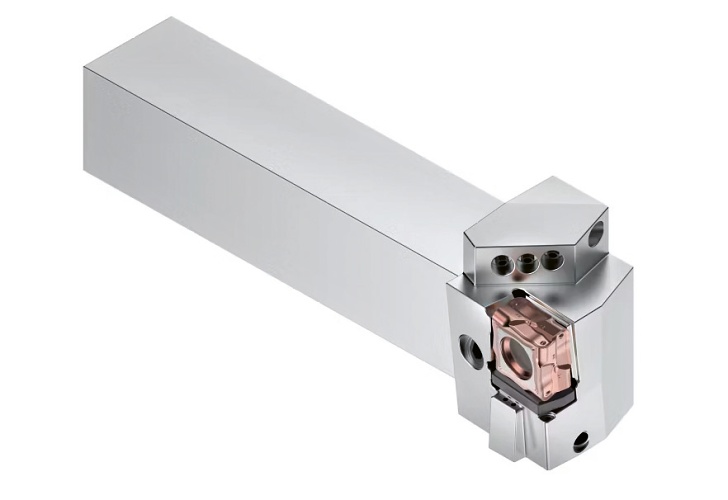

Firma Kennametal vyvinula nové oboustranné negativní VBD typu Fix8 (CNUX-RN dle ISO) s osmi využitelnými břity ve tvaru proměnlivé šroubovice, určené pro těžké obrábění oceli a litiny. Charakterizuje je tangenciální konstrukce, rozměry 18,95 × 18,95 × 10,58 mm, efektivní délka břitu 12 mm, MT CVD řezný povlak na bázi TiCN-AL2O3, vysoká pevnost břitu a odolná geometrie dovolující rychlost posuvu až 1,4 mm/ot. Při použití maximální hloubky řezu (až 12 mm) tak lze dosáhnout velmi solidních hodnot úběru materiálu.
Frézování s vysokými posuvy

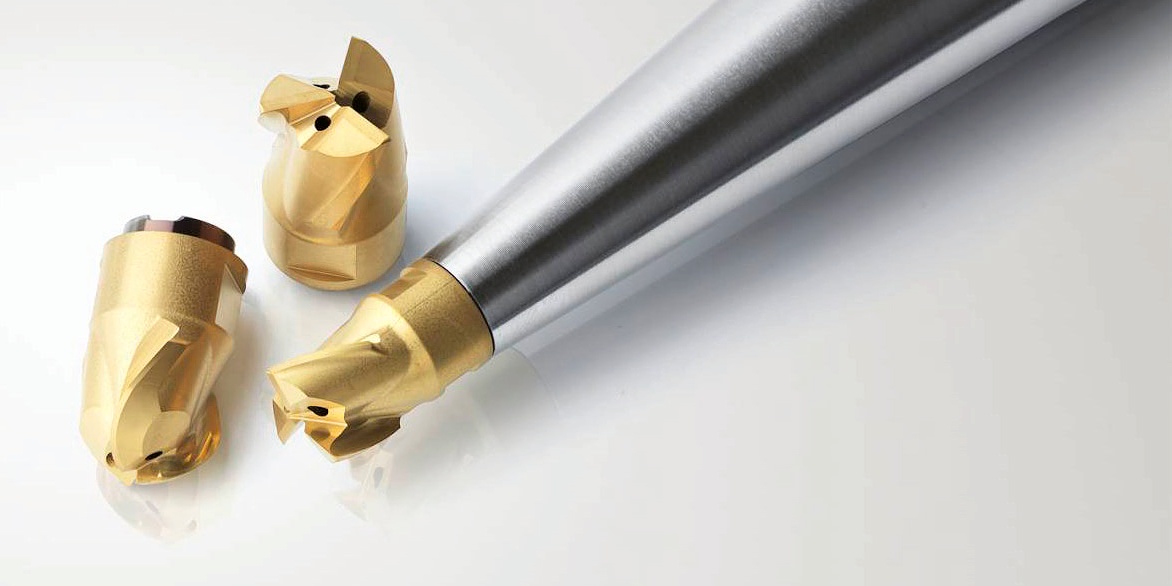

To Seco Tools uvedla na trh nový frézovací systém HighFeed SP07 určený pro práci vysokými posuvy a pro řešení úloh běžného strojírenství. Tvoří jej držáky, přizpůsobené pro práci s vysokými posuvy a vyměnitelné hlavice nástrčné a šroubovací, dodávané v průměrech 20, 25, 32, 35 a 40 mm. Hlavice jsou osazeny jednostrannými pozitivními VBD s celkem čtyřmi břity a konstantním úhlem nastavení. Jejich hlavní výhodou by měla být spolehlivá predikce chování a životnosti, což z nástrojů tohoto systému tvoří takřka ideál pro použití v režimu bezobslužného provozu. Dalším zajímavým frézovacím systémem firmy Seco je systém Minimaster Plus sestávající z držáků a monolitních vyměnitelných hlaviček o průměrech 10-16 mm, určených pro vrtání, srážení hran nebo práci s vysokými posuvy zejména při zhotovování subtilních tvarů v hloubce dutiny.

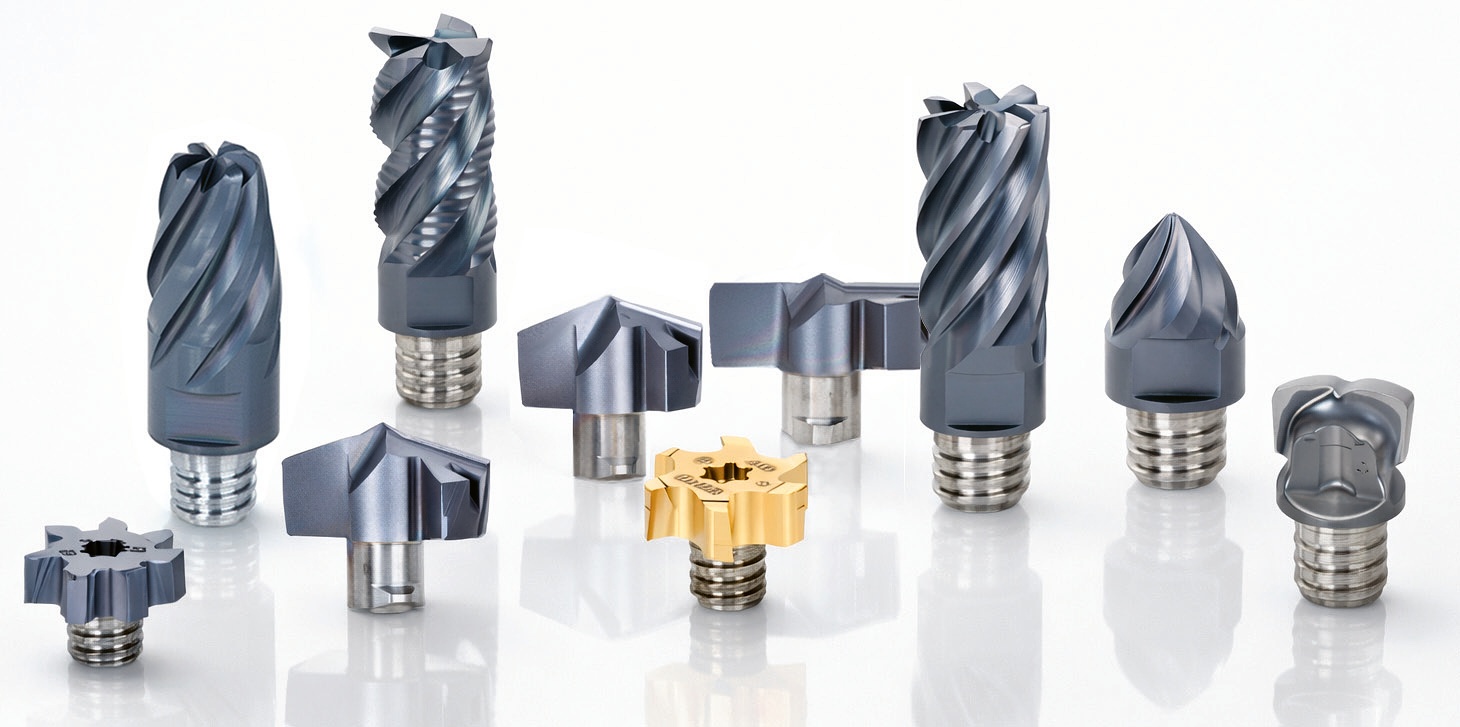

Frézovací systém Tungaloy TungMeister © Tungaloy
Pro extrémní odolnost
To Sandvik Coromant představila novou frézu CoroMill MR20 osazenou VBD, jejíž konstrukce jí propůjčuje mimořádnou pevnost v axiálním směru, a tím zvyšuje i odolnost vůči poškození a plastické deformaci. Výsledkem je rovnoměrný průběh opotřebovávání a spolehlivá predikce životnosti. Vyššímu výkonu i větší životnosti VBD přispívá i přívod chladiva zespodu destičky.
Na trh firma uvedla i novou řeznou jakost GC1240 nabízející s přispěním nového řezného nanopovlaku vyšší výkon a extrémní odolnost proti vzniku tepelných trhlin a abrazivnímu opotřebení při opracování korozivzdorných ocelí za sucha i mokra. Zajímavé jsou i nové řezné geometrie M5F a M5C pro výkonné vrtáky CoroDrill DE10.
Tungaloy odpovídá na stoupající ceny slinutého karbidu rozšířením nabídky nástrojových systémů DrillMeister a TungMeister s vyměnitelnou nástrojovou hlavicí.
Systém DrillMeister firma rozšířila o vrtací hlavice v ø 4,0—5,9 mm pro otvory s plochým dnem.
Frézovací systém TungMeister získal nové vícefunkční hlavice, vysokoposuvové hlavice a hlavice pro čelní frézování či pro práci do rohu. Hlavice jsou v nabídce v celé řadě rohových průměrů počínaje 0,0, resp. 0,2 mm.
Pro snížení potřeby slinutého karbidu inženýři vyvinuli nové VBD IsoEcoTurn, které jsou oproti srovnatelným standardním ISO VBD objemově o 43 % menší. Podobně pro frézovací systém TungForceRec zavedli výrobu VBD o vel. 04, čímž snížili objem nutného slinutého karbidu oproti stávajícím VBD vel. 06 o 56 %.
A technici rozšířili i nabídku mikronástrojů o průměry od 0,3 mm, zhotovené v řezné jakosti AH3005, určené pro opracování kalených ocelí s tvrdostí do 65HRC.
